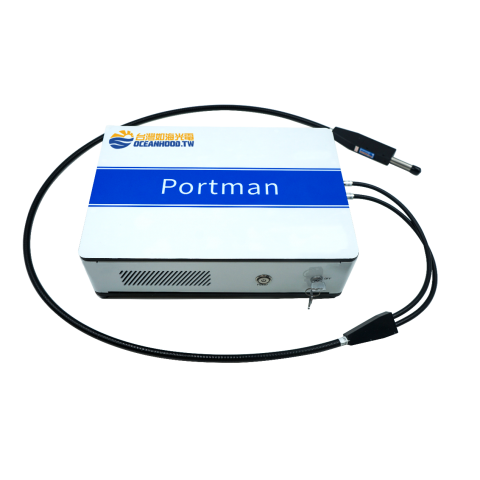

Portman系列符合IIIB雷射安全等級要求的雷射器可由軟體控制和設定，為客戶提供一鍵式的資料獲取體驗。多樣化的採樣附件滿足客戶對於固體、液體、粉末等不同形狀的樣品測量要求。針對性的微區採樣附件、浸入式探頭可以實現SERS、2D材料、珠寶、線上化工、生物醫藥和製藥等多種複雜場景。軟體配置拉曼光譜去螢光、訊號提取、辨識以及資料庫管理等功能。Portman已經被廣泛應用於食品安全、國防安全、珠寶鑑定、醫藥等需對原材料快速篩選、現場快速檢測及物質分析辨識等行業。
2. 反應拉曼探頭
-%E7%B9%81.png)
-
產品特點
- 常規配置532nm、633nm、785nm、1064nm等不同激發波長，可依需求客製
- 便攜快速，搭建簡單：可以快速根據場景搭建適合的產品組合
- 高解析度：最小2.5 cm-1
- 光纖探頭設計，適用於現場測量和浸入式測量等多種測量場景
- TE Cooled檢測器，具備良好的穩定性和高訊噪比，適合長時間檢測和監控
- 軟體功能豐富：配置光譜處理分析演算法，可選擇雲端光譜資料管理
-
規格參數
產品 Portman系列 尺寸 325×220×99mm 重量 ~4.4kg 光譜頻移示值誤差 ≤3 cm-1 光譜頻移重複性 ≤1 cm-1 積分時間 8ms-30min 檢測器致冷溫度 -25°C (最低) 雷射器類型 Class IIIB Laser；符合21 CFR 雷射器線寬 ≤0.1 nm 雷射峰值波長 lC±0.5 nm 雷射器輸出介面 FC/PC 光譜儀輸入介面 SMA905 通訊介面 USB 電源規格 電源適配器 / 100-240 VAC / 50/60Hz / 1.5A 工作溫度 0-40℃ 工作濕度 5-80%
► 頻移示值誤差，頻移重複性測試標準參照JJF1504-2015標準。
► 檢測器可以根據客戶要求更換為非致冷、線陣、One-stage TE cooler或Two-stage TE cooler等其他可配置規格。
► lC為雷射器的中心波長。
| 規格 |
激發波長 (nm) |
雷射器功率 (mw) |
拉曼光譜範圍 (cm-1) |
解析度 (cm-1) |
CCD 致冷等級 |
| Portman-532 | 532 | 100 | 200-3200 | ~8 | one-stage(-5℃) |
| 200-3000 | two-stage(-25℃) | ||||
| Portman-633 | 633 | 30 | 200-3000 | ~8 | two-stage(-25℃) |
| Portman-785 | 785 | 500 | 200-3200 | ~8 | one-stage(-5℃) |
| 200-3000 | ~8 | two-stage(-25℃) | |||
| 200-2000 | ~3.5 | two-stage(-25℃) | |||
| Portman-1064 | 1064 | 500 | 200-2500 | ~15 | two-stage(-25℃) |
► 以上參數僅為標準品參數，解析度為標準配置25 μm狹縫光譜儀配置參數，
可以更換10 μm降低靈敏度獲得更高解析度，或者更換50 μm狹縫獲得更好靈敏度。
可以更換10 μm降低靈敏度獲得更高解析度，或者更換50 μm狹縫獲得更好靈敏度。
► 拉曼光譜解析度為全光譜解析度，如有不同標準，其解析度指標與該表參數略有不同。
-
尺寸圖
-
探頭配置

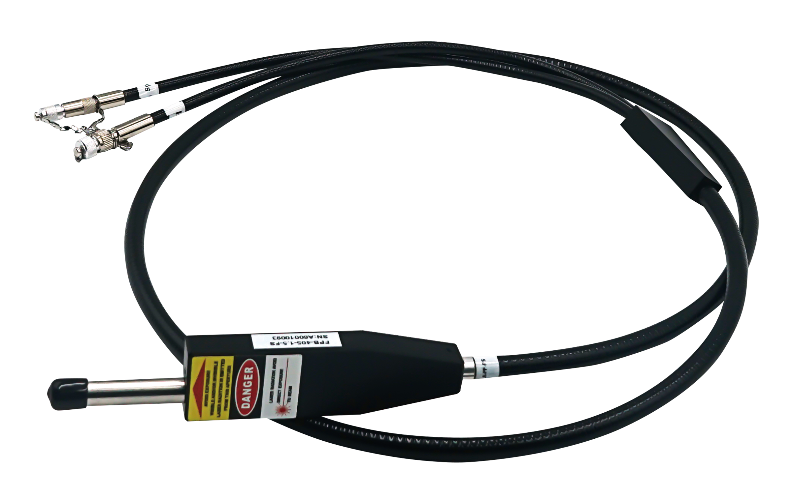

1. 常規探頭
| 型號 |
激發波長 (nm) |
拉曼光譜範圍 (cm-1) |
工作距離 (mm) |
工作溫度 (°C) |
| RPB-532-1.5-FS | 532 | 150-4000 | 7.5 | -40°C~80°C |
| RPB-633-1.5-FS | 633 | 150-4000 | 7.5 | -40°C~80°C |
| RPB-785-1.5-FS | 785 | 150-4000 | 7.5 | -40°C~80°C |
| RPB-1064-1.5-FS | 1064 | 150-4000 | 7.5 | -40°C~80°C |
► 雷射器發射端介面FC/PC，光譜儀接收端介面SMA905。
► 光纖長度標準1.5 m，可以根據可以要求配置不同長度。
► 光纖長度標準1.5 m，可以根據可以要求配置不同長度。
► 探頭前端棒材SUS304，直徑9.5 mm。

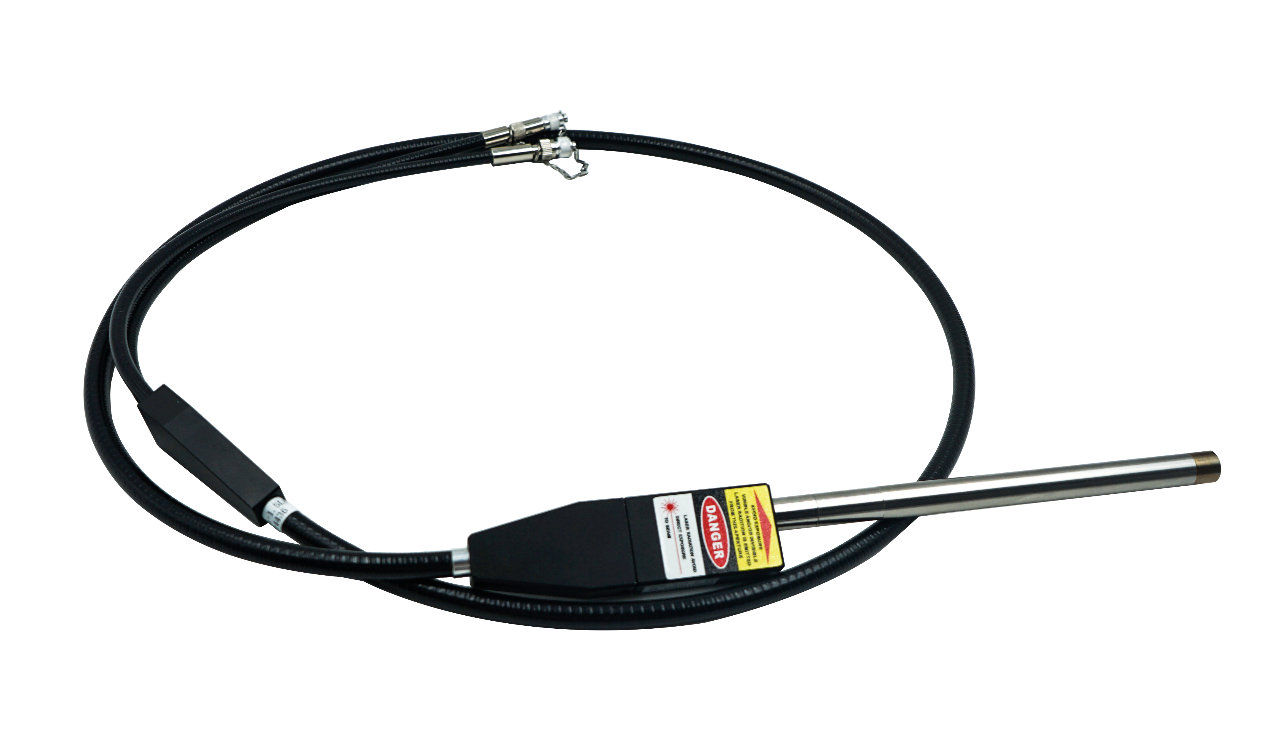

2. 反應拉曼探頭
| 型號 |
激發波長 (nm) |
拉曼光譜範圍 (cm-1) |
工作距離 (mm) |
工作溫度 (°C) |
| RRP-532-1.5-FS | 532 | 150-4000 | 0.5 | -40°C~300°C |
| RRP-633-1.5-FS | 633 | 150-4000 | 0.5 | -40°C~300°C |
| RRP-785-1.5-FS | 785 | 150-4000 | 0.5 | -40°C~300°C |
| RRP-1064-1.5-FS | 1064 | 150-4000 | 0.5 | -40°C~300°C |
► 探頭前端採用哈氏合金C276和玻璃，封裝採用直接焊接，無有機材料，可以浸入強酸強鹼以及有機溶劑中。
► 探頭前端直徑為11.8 mm。
► 探頭前端直徑為11.8 mm。
► 探頭前端可以拆卸，可以放在120℃以上環境紫外滅菌。
► 探頭主體和探頭前端可以分離。
► 主體為鋁合金材料，不能耐受強酸強鹼，可以耐受120℃高溫。
► 主體為鋁合金材料，不能耐受強酸強鹼，可以耐受120℃高溫。
-
應用領域
- 科學研究
- 原輔料最小包裝
- 生物製藥反應
- 化工合成反應
- 珠寶考古
- 半導體製程
- 食品安全
- 海關違禁品
- 癌症診斷
- SERS增強技術
- 低維材料
- 藥物晶型
- 電化學反應
-
典型光谱

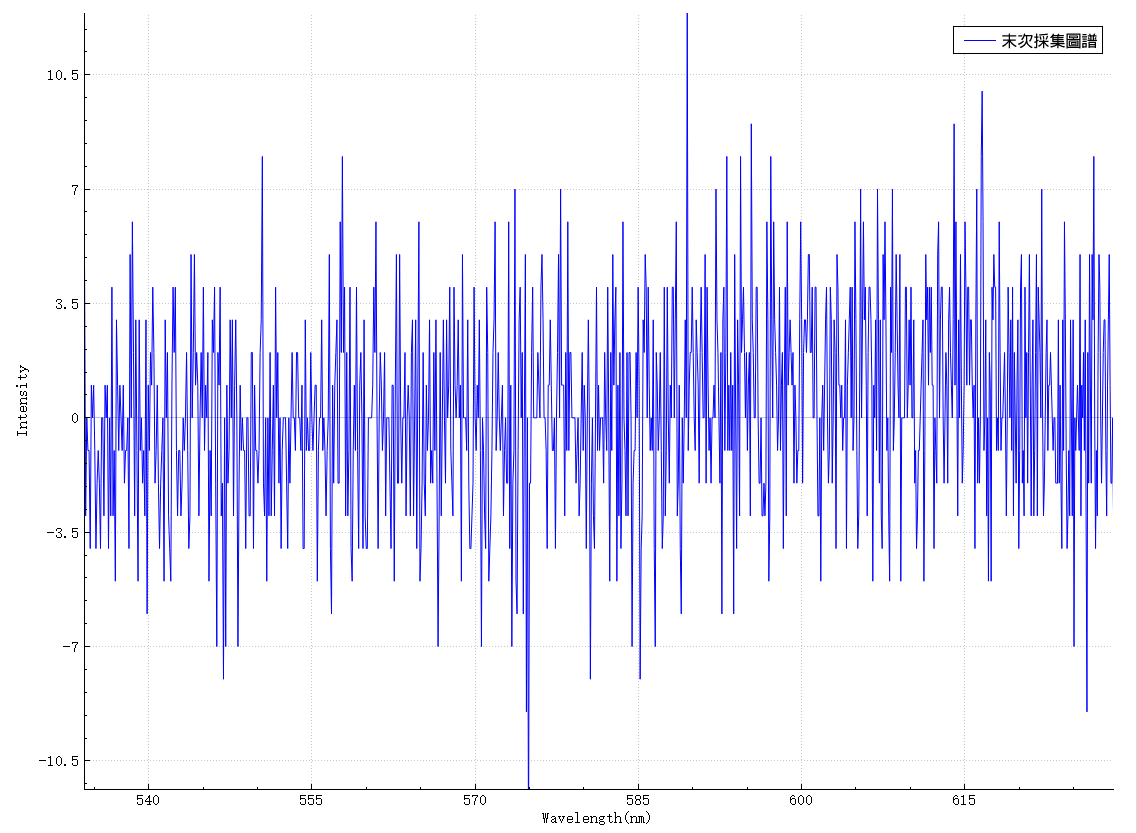

暗雜訊測試譜圖
測試條件：積分時間：1000 ms
測試光譜：

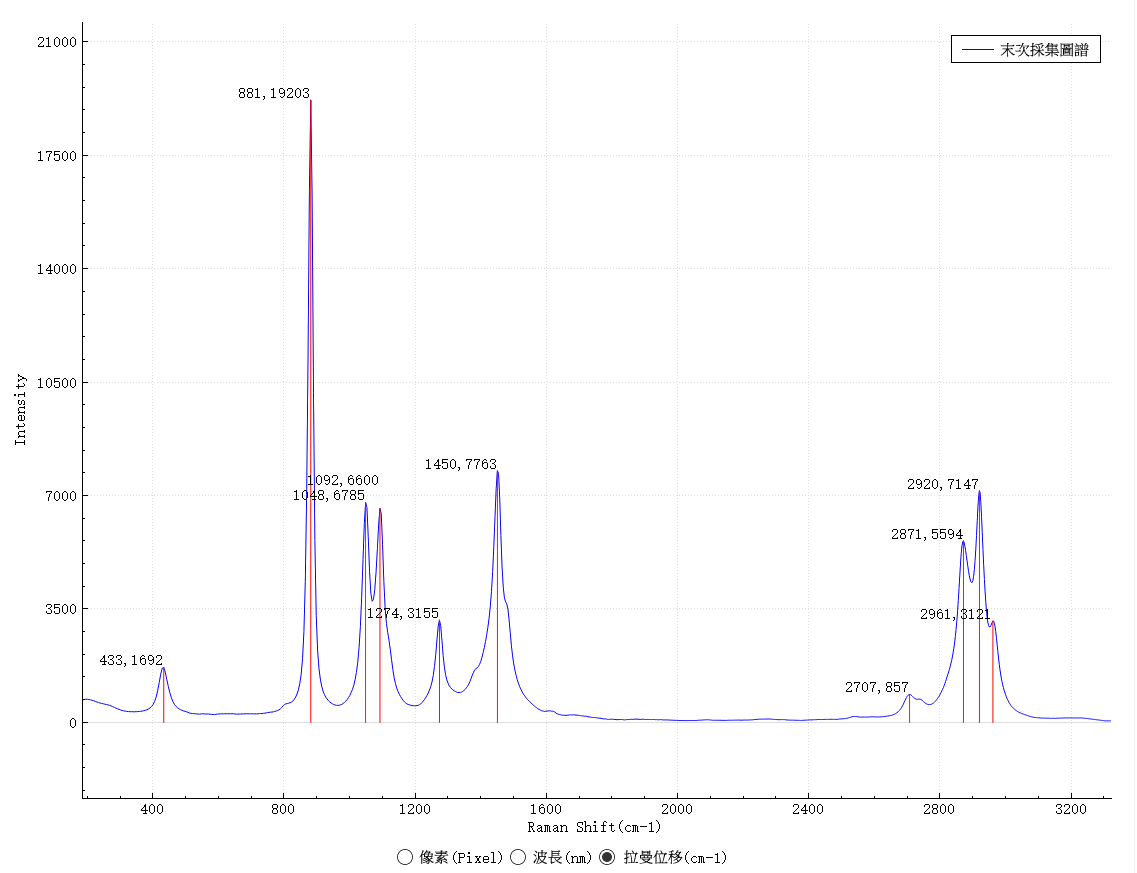

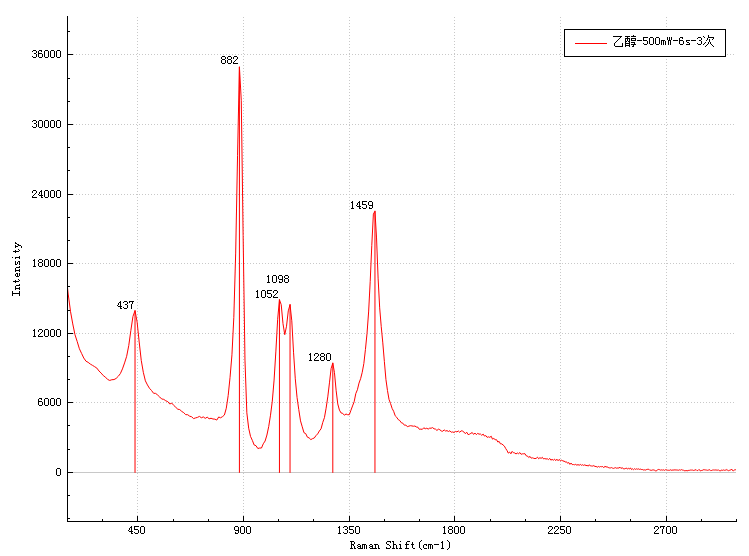

無水乙醇(785 nm)
測試條件：積分時間：1000 ms；雷射功率：500 mW
測試光譜：
-%E7%B9%81.png)

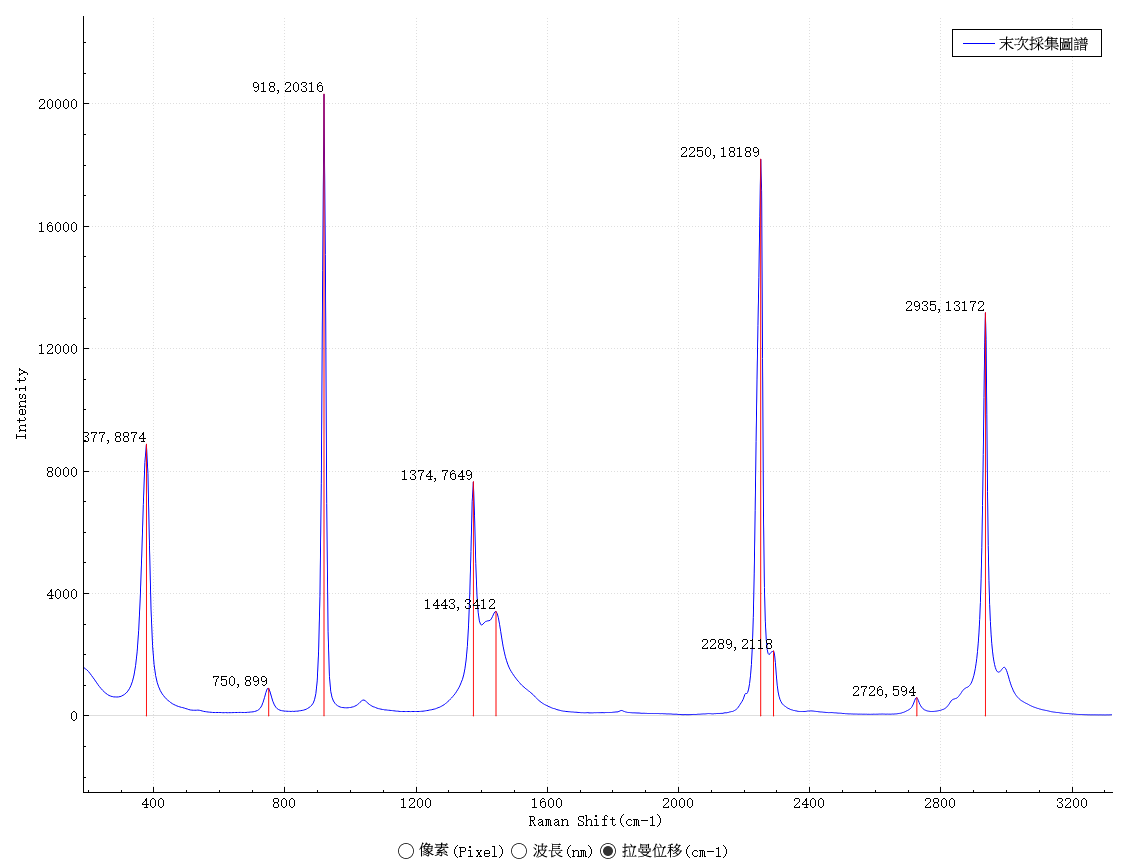

乙腈(785 nm)
測試條件：積分時間：1000 ms；雷射功率：500 mW
測試光譜：
-%E7%B9%81.png)

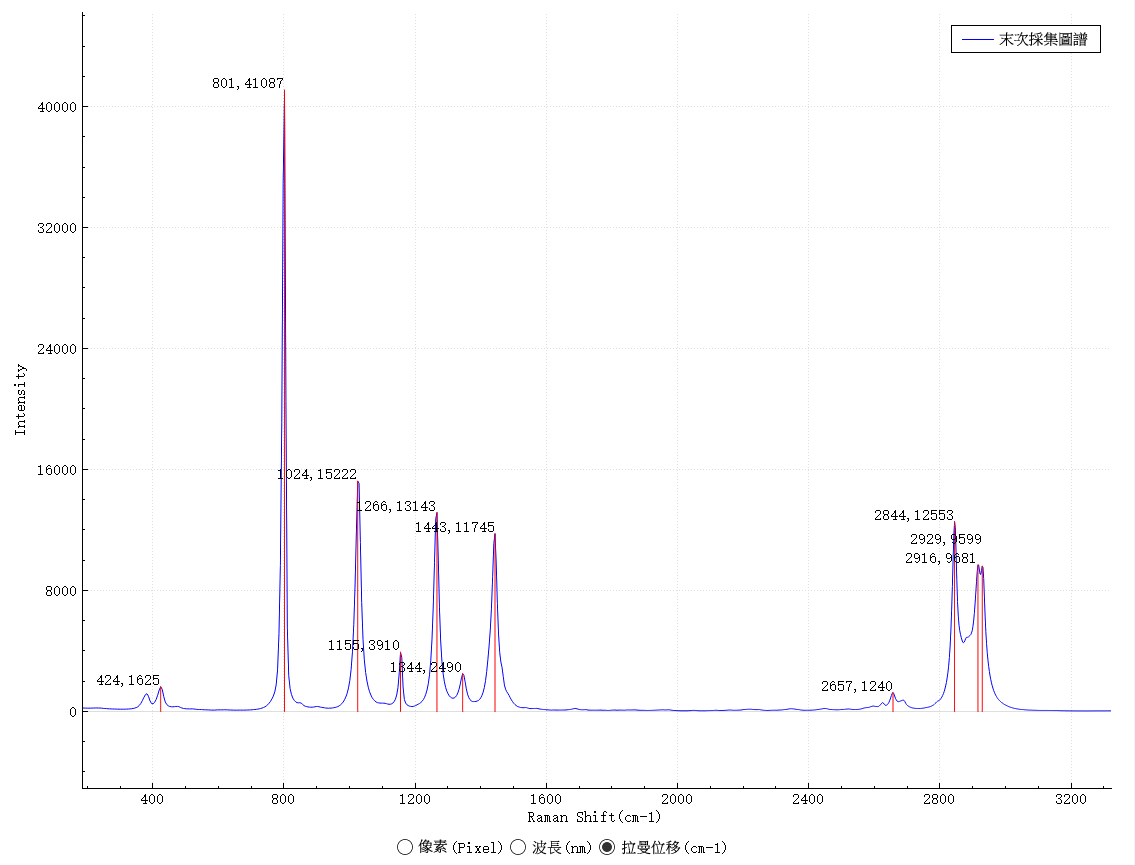

環己烷(785 nm)
測試條件：積分時間：1000 ms；雷射功率：300 mW
測試光譜：
-%E7%B9%81.png)
對乙醯氨基酚(785 nm)
測試條件：積分時間：1000 ms；雷射功率：500 mW
測試光譜：
-%E7%B9%81.png)

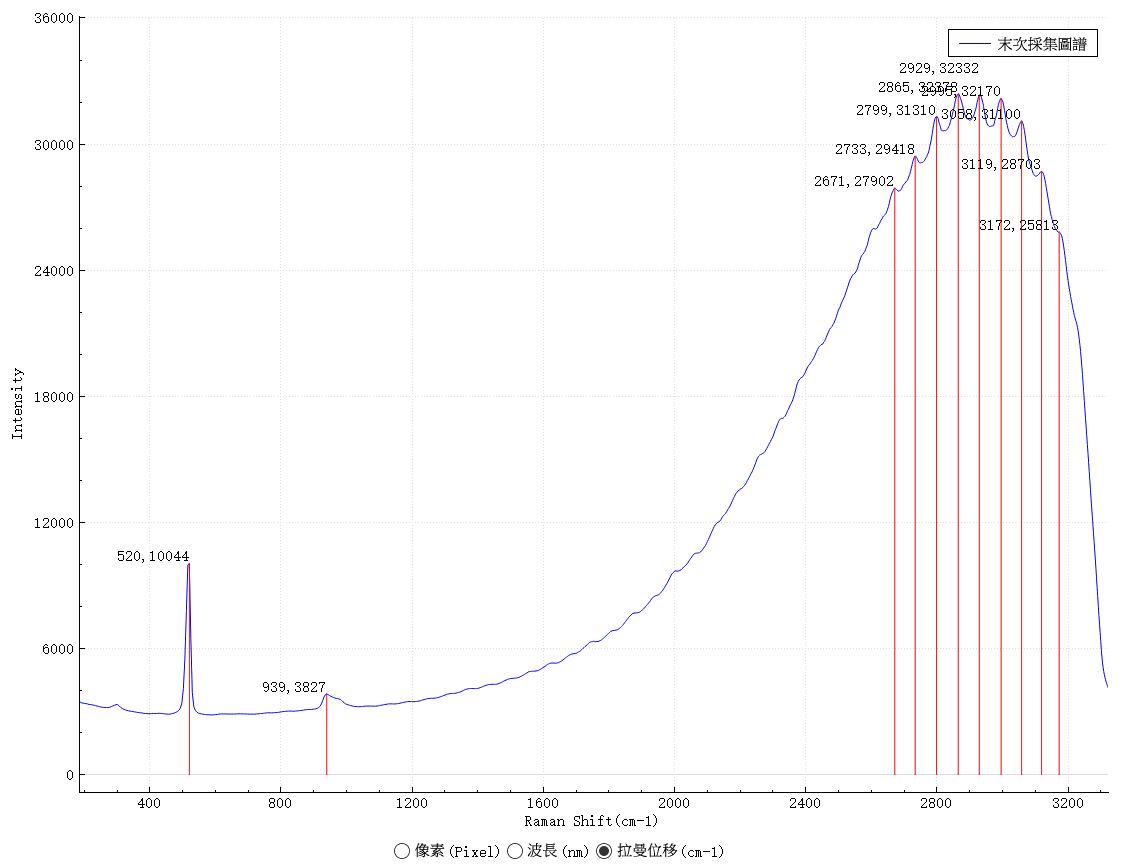

矽片(785 nm)
測試條件：積分時間：3000 ms；雷射功率：500 mW
測試光譜：
-%E7%B9%81.png)

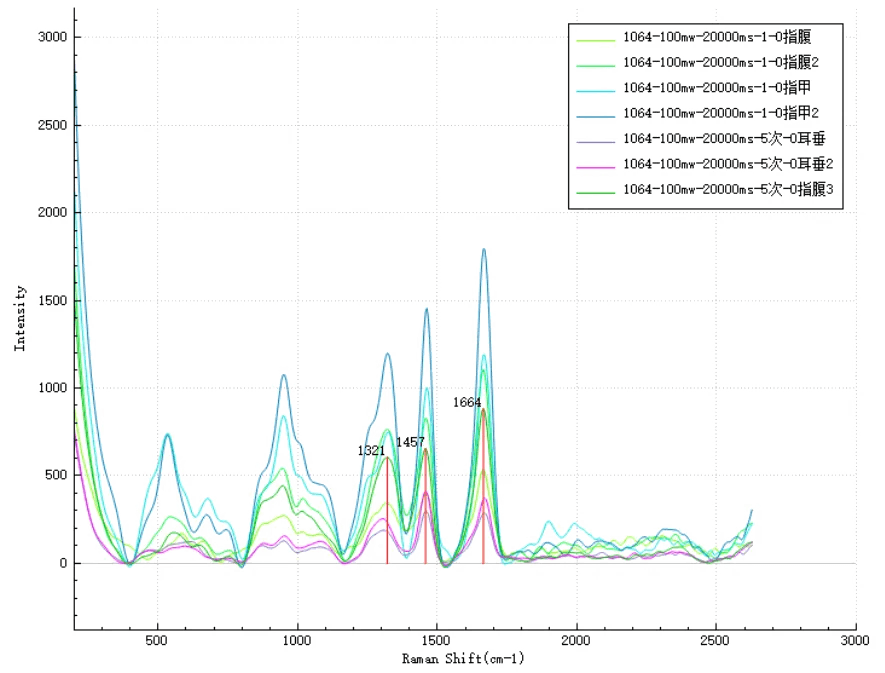

煤粉(532 nm)
測試條件：積分時間20 s；雷射功率：20 mW
測試光譜：
-%E7%B9%81.png)

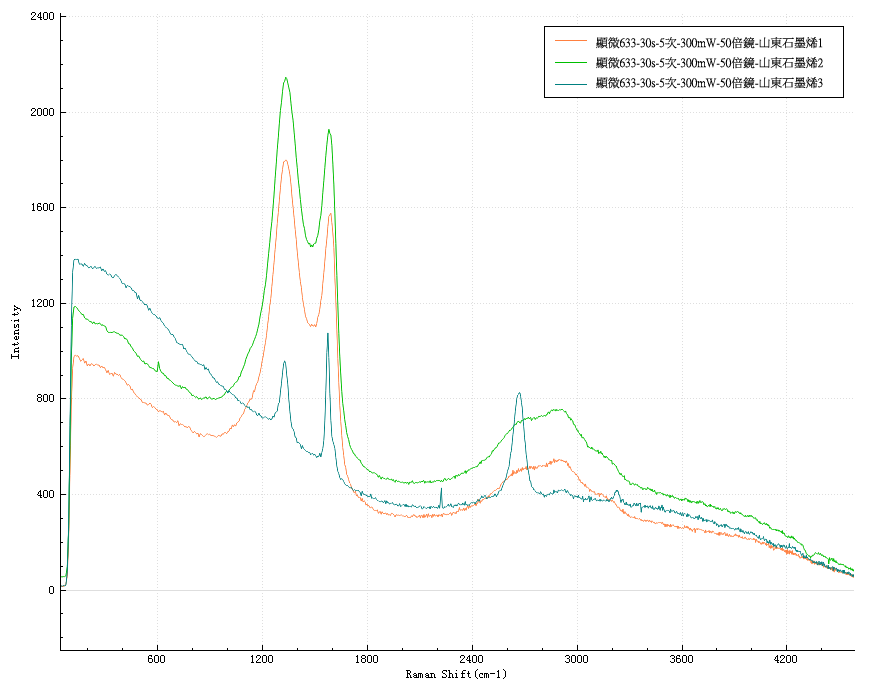

石墨烯(633 nm)
測試條件：積分時間：30 s；雷射功率30 mW
測試光譜：
-%E7%B9%81.png)

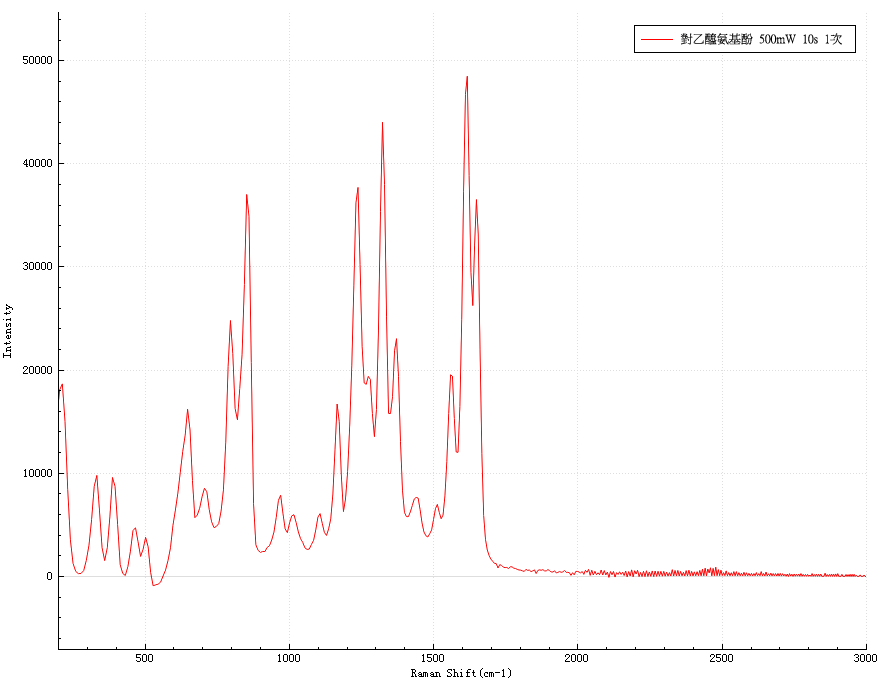

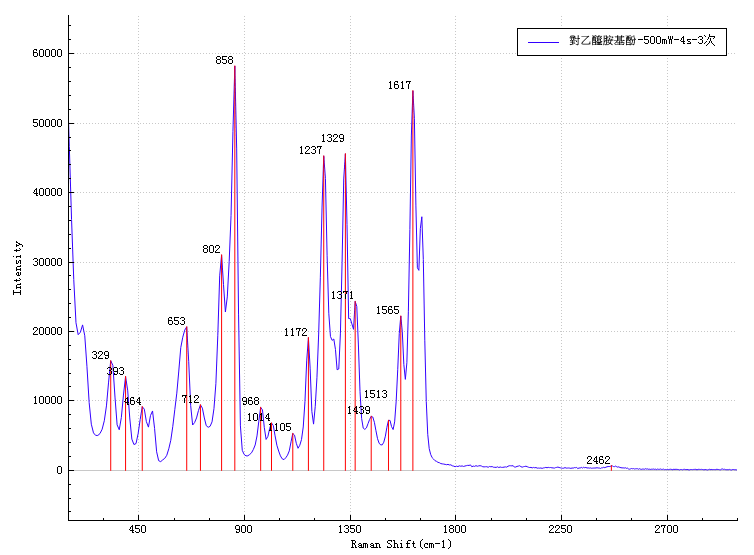

對乙醯胺基酚(1064 nm)
測試條件：積分時間10 s；雷射功率500 mW
測試光譜：
-%E7%B9%81.png)

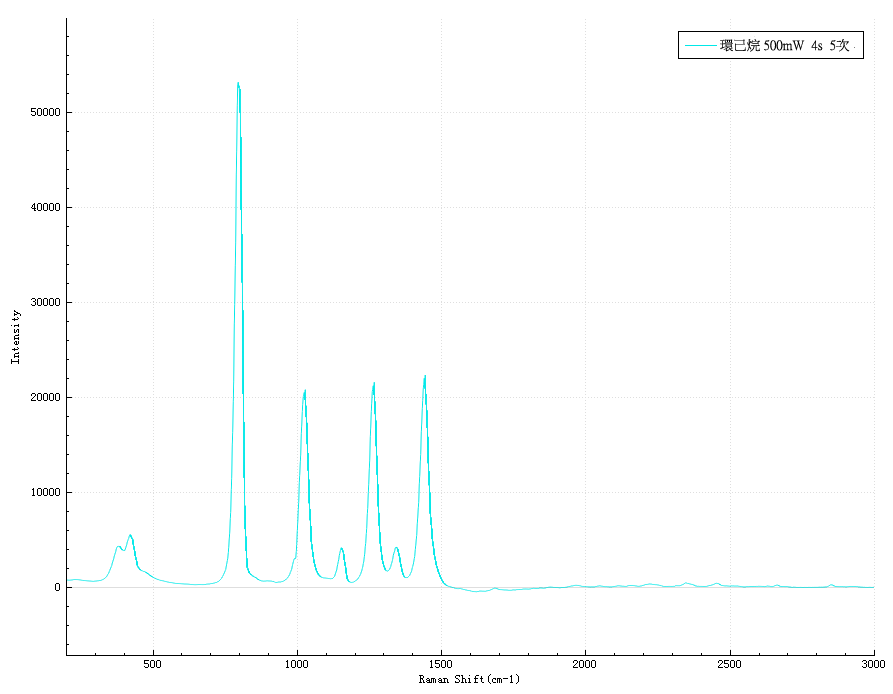

環己烷(1064nm)
測試條件：積分時間4 s；雷射功率500 mW
測試光譜：
