顯微拉曼光譜系統 是一款可以對樣品進行目鏡觀察、相機成像、拉曼光譜檢測以及拉曼光譜成像等功能的集成化拉曼光譜儀
儀器通常是由拉曼光譜儀、拉曼共焦模組、金相顯微鏡等模組構成，可參考以下示意圖：
顯微拉曼光譜儀光學示意圖
雷射共軛焦顯微拉曼光譜量測系統 光學示意圖
三通道顯微拉曼光譜儀光學示意圖
拉曼光譜模組可以選擇搭配785nm、532nm、633nm、830nm、1064nm等不同激發波長的光源，且可搭配不同性能，如非制冷、制冷型、深度制冷型的光譜儀，以滿足客戶對不同樣品、檢測精度的不同需求。主要應用領域為生物醫療、寶石鑑定、納米材料、高分子材料、細胞探測等。
以下為台灣如海 顯微拉曼光譜系統的產品資訊：
共軛焦顯微拉曼最小系統20X的物鏡下解析度能夠達到32.9um
另外，以下為經常搭配使用的拉曼光譜儀：

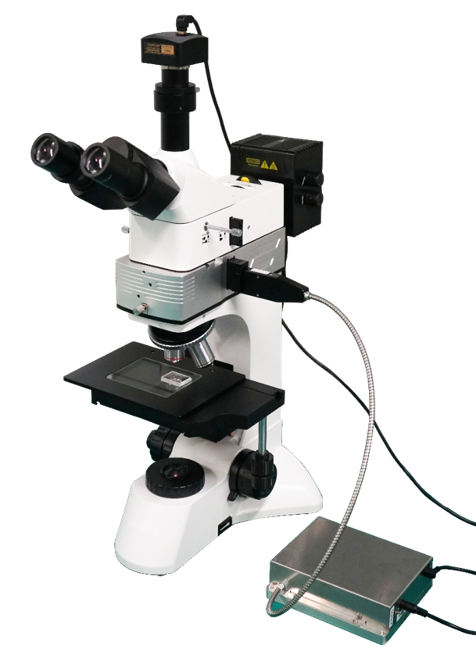

- MR785 顯微拉曼光譜儀
|
MR785 顯微拉曼光譜儀 |
|
|
|
|
|
► 拉曼模組 |
|
|
光譜範圍 |
200-3100cm-1 |
|
光譜解析度 |
<10cm-1 @25μm Slit |
|
光譜頻移示值誤差 |
<3cm-1 |
|
光譜頻移重複性 |
<1cm-1 |
|
激發波長 |
785±0.5nm，線寬≤0.08nm |
|
積分時間 |
1ms-65s |
|
雷射器壽命 |
10000hrs |
|
► 顯微模組 |
|
|
物鏡 |
無限遠長工作距離平場消色差金相物鏡10X 50X |
|
轉換器 |
內定位5孔轉換器 |
|
CCD成像 |
可成像 |
|
載物台 |
雙層機械式載物台，尺寸：210mm×140mm |
|
落射照明系統 |
6V30W鹵素燈，亮度可調 |
|
調焦結構 |
粗微調同軸，配有限位元裝置和鎖緊裝置 |
|
► 整機參數 |
|
|
尺寸 |
拉曼模組：160×140×42mm 顯微模組：550×280×380mm |
|
工作溫度 |
0-45℃ |
|
工作濕度 |
5%-80% |

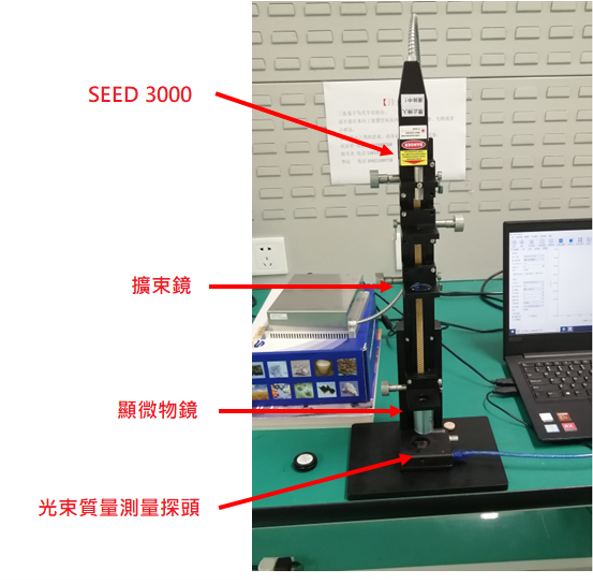

- 共軛焦顯微拉曼最小系統
光路示意圖 產品實圖

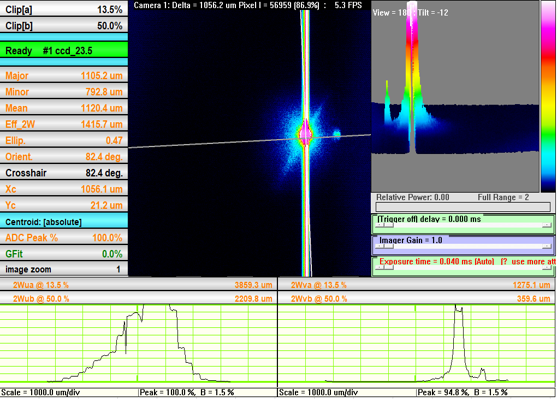

非共軛焦的顯微拉曼光斑尺寸，20X物鏡

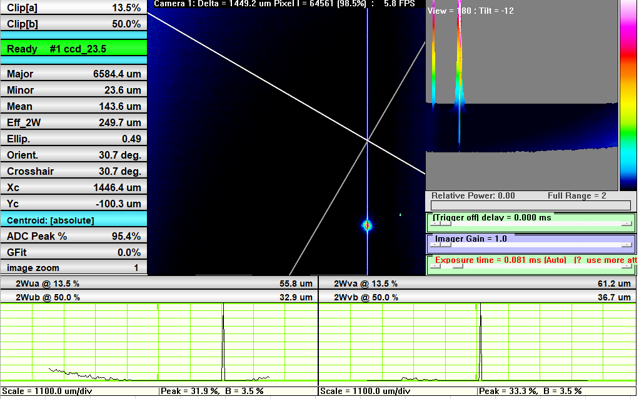

共軛焦顯微拉曼最小系統20X的物鏡下解析度能夠達到32.9um
另外，以下為經常搭配使用的拉曼光譜儀：

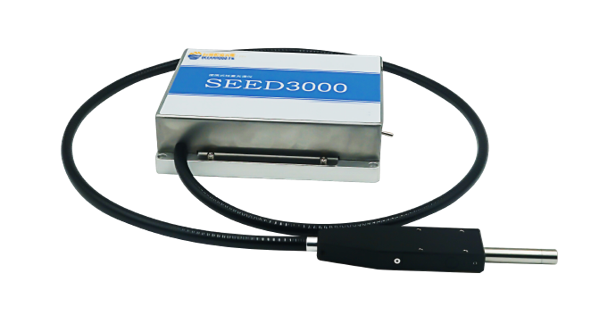

Seed3000 785nm拉曼系統
Portman-532 532nm拉曼系統
拉曼探頭結構示意圖
