常見積分球塗層材料 - 聚四氟乙烯PTFE

聚四氟乙烯（PTFE）-主要應用於：積分球塗層、漫射板塗層、漫射器件
在UV-VIS-NIR具有較高漫反射性

聚四氟乙烯原材料－化學穩定性好，不怕酸、鹼、鹽，不怕潮濕，長期不老化，是國際照明委員會推薦的最理想的一種漫反射材料。在0.2~2.5微米波長範圍內，光譜反射比都高於氧化鎂和硫酸鋇，且反射比中性好，塗層黏性好，不易破裂與起皺，表面灰塵可以用清潔的毛刷清除，不會損傷塗層。暴露在紫外光下也不會變黃，有利於減小它對積分球非中性的影響。另外，在積分球產品的應用中，根據測光積分球的基本原理，使用PTFE塗層的積分球可以大大提高積分球的效率，通常為氧化鎂和硫酸鋇的2~3倍。這有利於低透射、弱反射光訊號測量，不僅可以提高測量的靈敏度，而且也大大改善了測量的訊噪比。

該塗料可被塗覆在幾乎任何基板上，是諸如光學元器件、積分球、燈殼和光譜漫反射面板等產品的理想反射塗料，同時F4材料是一種可被加工成各種不同形狀從而用作光學元器件的熱塑性樹脂，並在高於350℃的溫度下仍具有熱穩定性。

規格
特性	ATSM測試	數值
密度		1.25-1.5 g/cm³
滲水性	D-570	<0.001%(疏水)
硬度	D-785	Shore-D硬度20-30
熱穩定性		在高於400°C的溫度下發生分解
線膨脹係數	D-696	5.5-6.5 x 10^-5 in/in -℉; 10^-4°C^-1
真空穩定性		無除氣作用，除非在夾帶空氣中
可燃性		不易燃(UL分級V-O) 與非極性溶劑、油脂不相容
屈服應力	D-638	208 psi
體積電阻率		>1018 Ω/cm
電介質強度		18 V/µm

以下為台灣如海主要使用PTFE材料的產品：

積分球

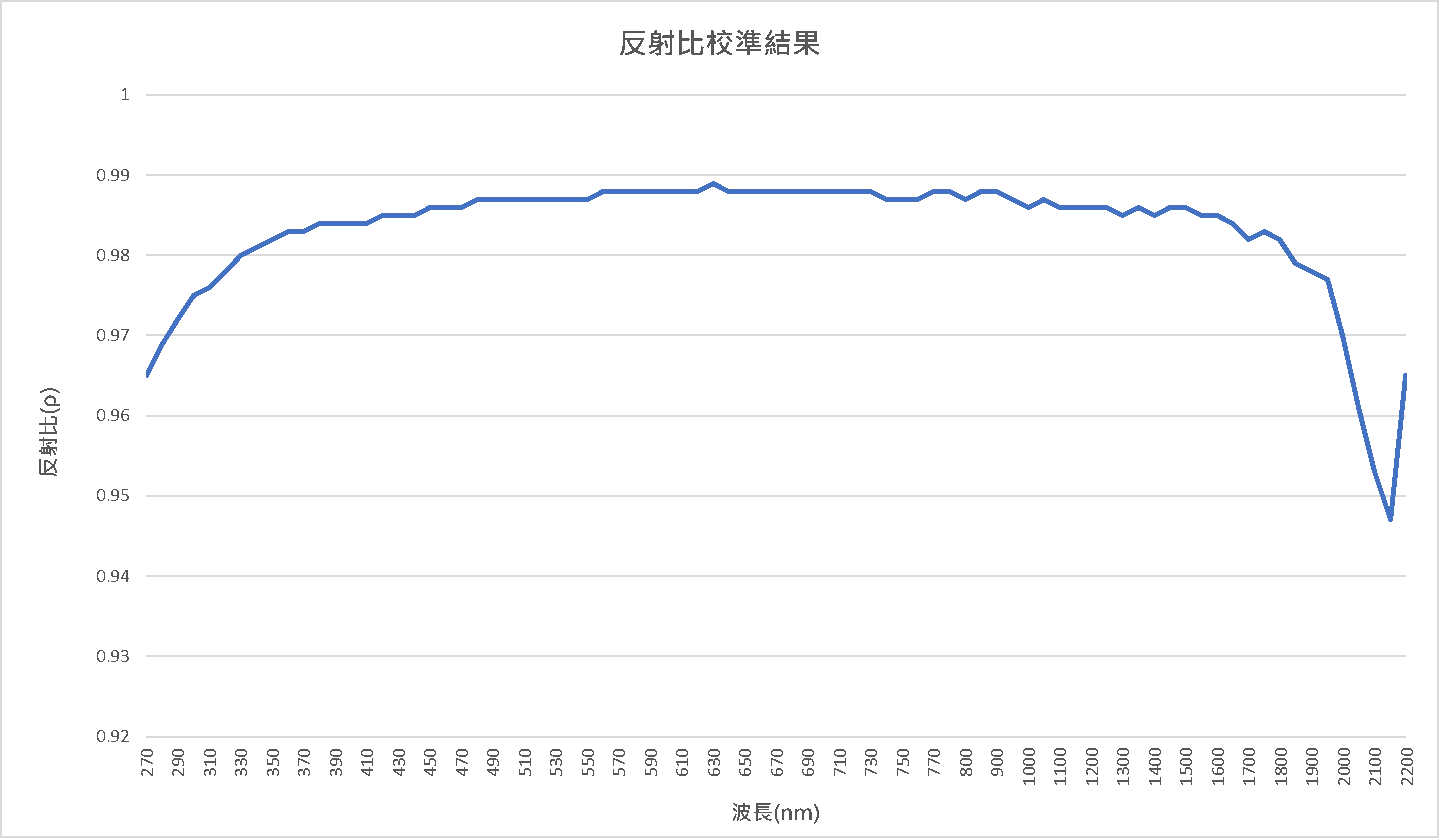

各波段反射比數值

波長（nm）	反射比 (ρ)	波長（nm）	反射比 (ρ)	波長（nm）	反射比 (ρ)	波長（nm）	反射比 (ρ)
250	0.956	480	0.987	710	0.988	1550	0.985
260	0.961	490	0.987	720	0.988	1600	0.985
270	0.965	500	0.987	730	0.988	1650	0.984
280	0.969	510	0.987	740	0.987	1700	0.982
290	0.972	520	0.987	750	0.987	1750	0.983
300	0.975	530	0.987	760	0.987	1800	0.982
310	0.976	540	0.987	770	0.988	1850	0.979
320	0.978	550	0.987	780	0.988	1900	0.978
330	0.980	560	0.988	800	0.987	1950	0.977
340	0.981	570	0.988	850	0.988	2000	0.970
350	0.982	580	0.988	900	0.988	2050	0.961
360	0.983	590	0.988	950	0.987	2100	0.953
370	0.983	600	0.988	1000	0.986	2150	0.947
380	0.984	610	0.988	1050	0.987	2200	0.965
390	0.984	620	0.988	1100	0.986	2250	0.966
400	0.984	630	0.989	1150	0.986	2300	0.960
410	0.984	640	0.988	1200	0.986	2350	0.950
420	0.985	650	0.988	1250	0.986	2400	0.953
430	0.985	660	0.988	1300	0.985	2450	0.951
440	0.985	670	0.988	1350	0.986	2500	0.953
450	0.986	680	0.988	1400	0.985
460	0.986	690	0.988	1450	0.986
470	0.986	700	0.988	1500	0.986

漫反射標準板
