光源 抽屜式固化光源

抽屜式固化光源

DETAIL

  • 設備特色與功能介紹

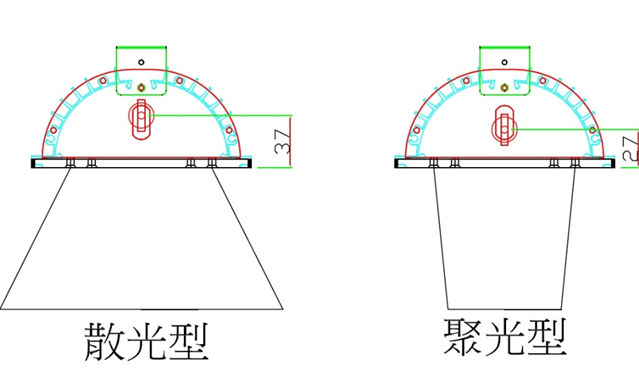

  • 領先業界特殊設計燈罩，可調整燈泡高度，以調整焦距，滿足客戶需求
  • 突破業界設計，使用滑軌光閘門設計，不落塵
  • 置物空間大、照度均勻
  • 加裝高硼硅玻璃(可選購石英低溫冷鏡 IR CUT FILTER)
  • 適合模擬太陽光老化或光反應實驗
  • 可應用於各類UV TAPE解膠(例如：6吋晶圓)
  • 乾燥效率佳，一般僅需5至30秒
  • 特殊箱型設計，可避免紫外線外漏
  • 滑軌光閘門設計，不落塵，推拉不卡住
  • 自動定時/警示裝置，易操作、效率高
  • 特殊散熱裝置，保護燈管，延長燈管使用壽命


  • 規格參數

    輸出照度 50-100mW/cm2 (at 365nm/ 8cm)
    需求電壓 220V
    UV波長分佈 250-2000nm
    散熱方式 背部風扇氣冷
    燈管平均壽命 800 hours
    內裝 遮光板、蜂鳴器Timer計時Lamp use累時器
注意事項：UV機於待機時間最好保持抽屜開啟狀態，避免紅外線熱源囤積，可以降低箱內溫度。
                  UV燈管平均壽命僅供參考，使用者應該根據實際應用定期檢驗UV膠是否乾燥完全，作為更換燈管依據。



  • 面板說明

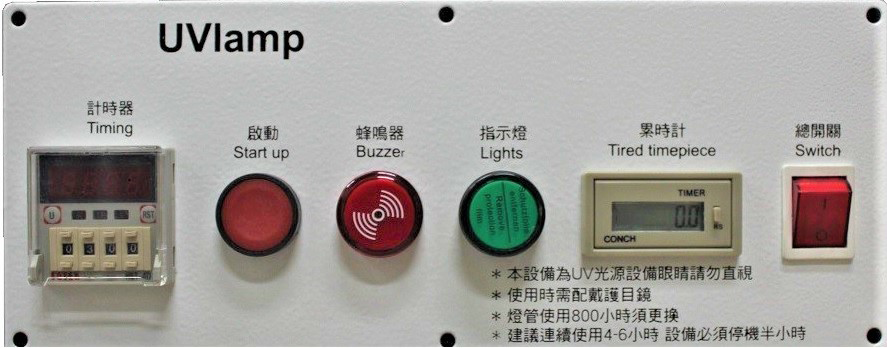

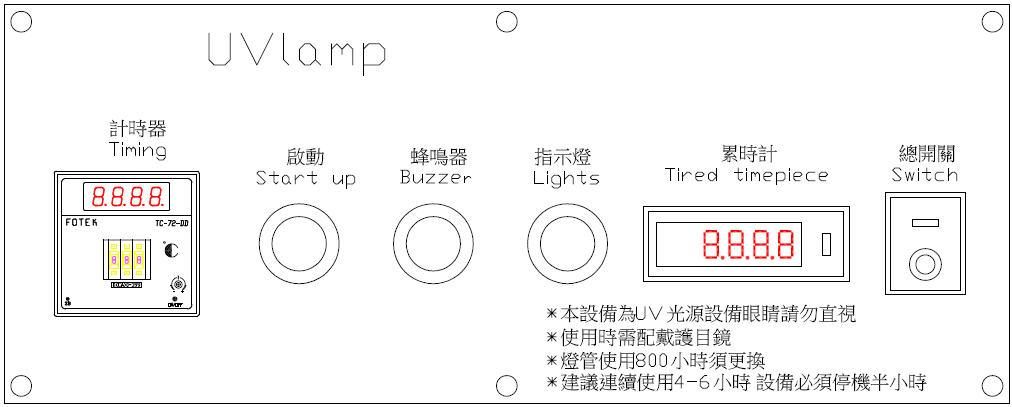

  • UV光源控制箱體操作面板說明

  1. 總開關：機台總開關；開啟時會一並啟動UV燈泡
  2. 計時開關：壓下後警示燈亮起，照射計時器依設定時間開始計時
  3. 警示燈：壓下計時開關後會點亮，設定時間到即熄滅
  4. 照射計時器：左1~左3按鍵控制時間設定
  5. 右1按鍵控制時間單位，目前有7個單位：
    S→0.1S→0.01S→M→0.1M→H→0.1H(S秒/M分/H小時)
  6. 燈管使用累時器：無法更動純粹顯示燈泡已使用過小時數。(跟換燈泡時，更換人員會重置歸0設定)

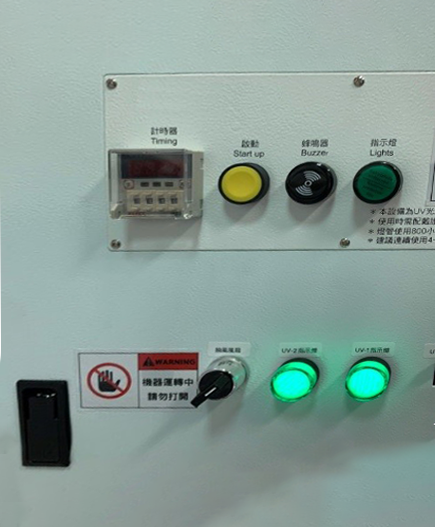

  • UV光源抽屜箱體操作面板說明

  1. 總開關：開啟時會一並控制面板與後方散熱風扇，再依序開啟兩組光源。

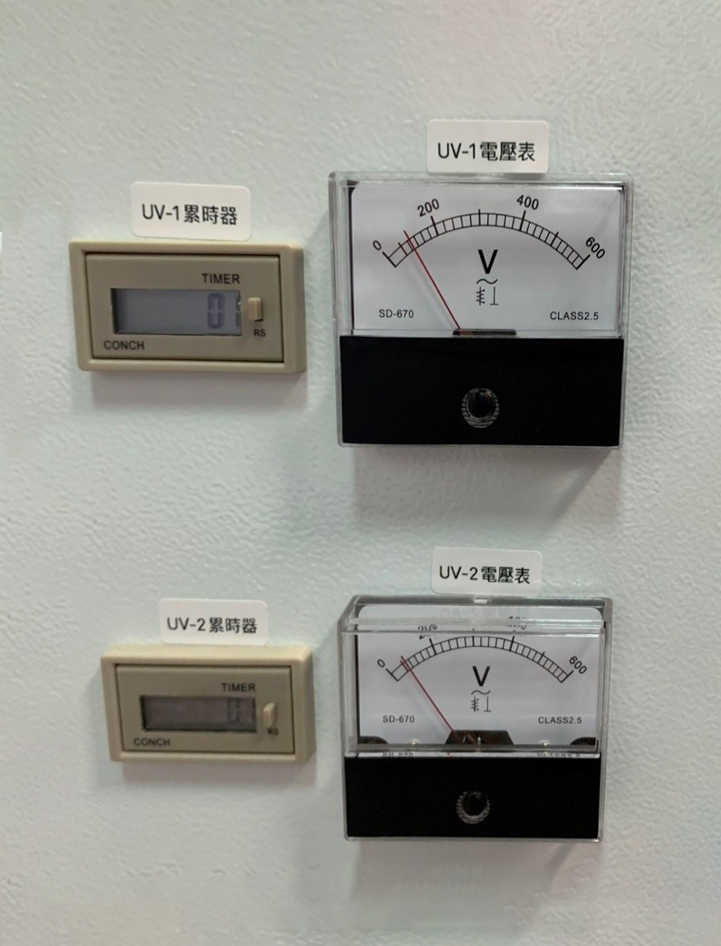

  • 控制器主體圖片

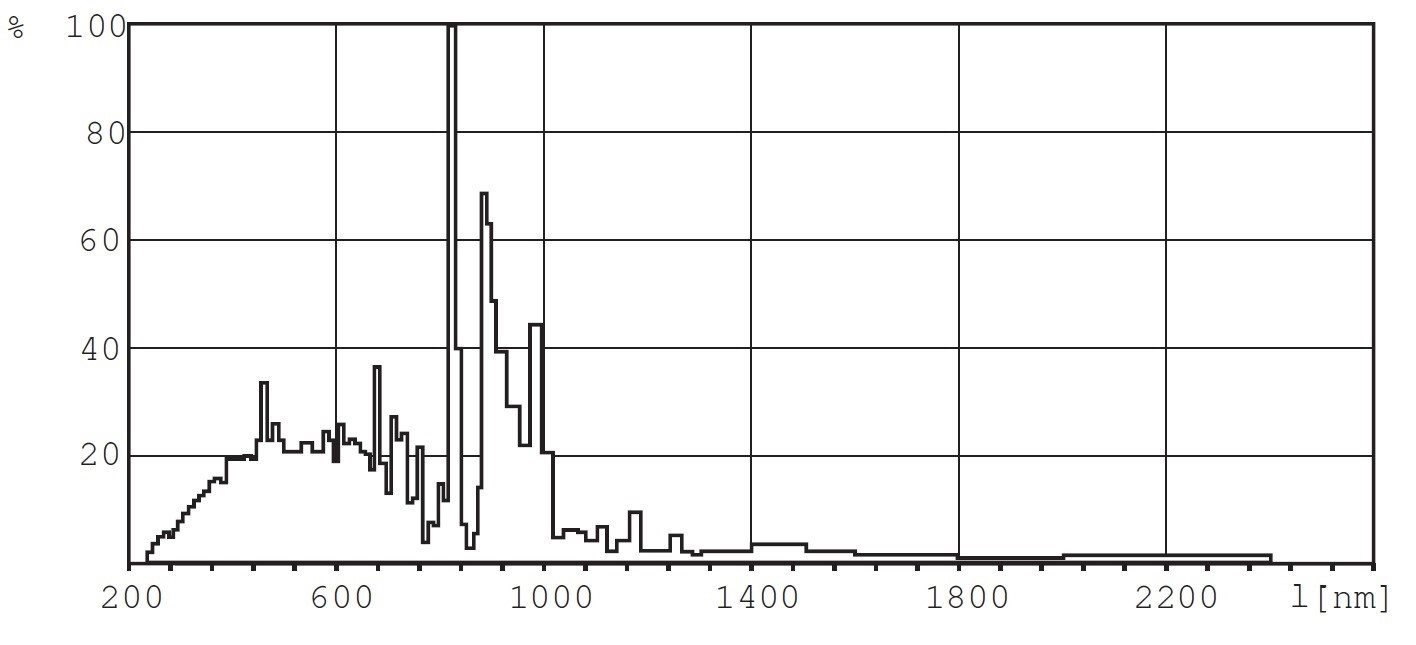

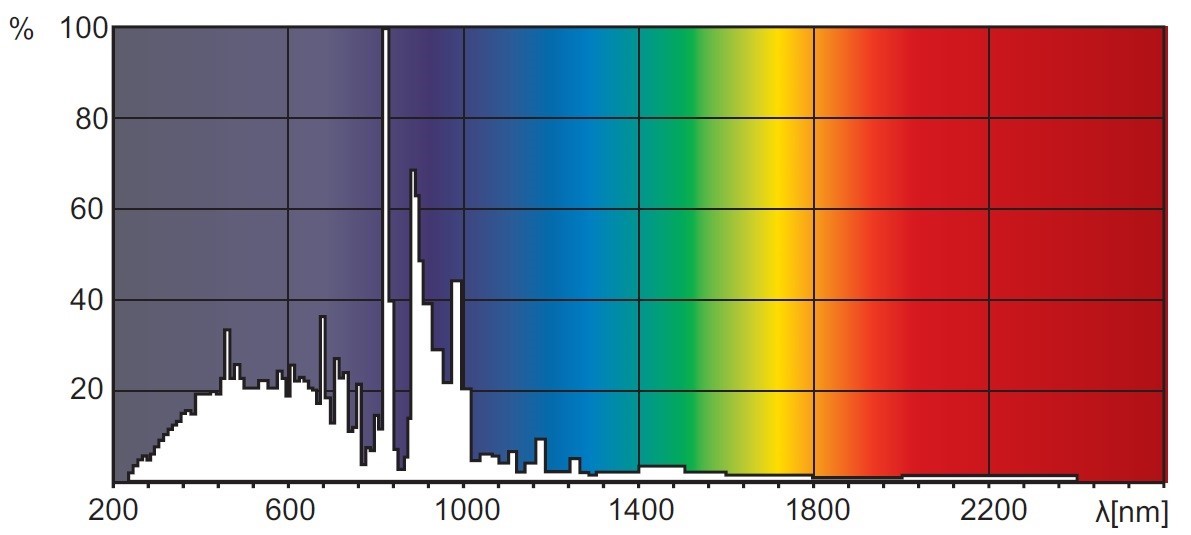

  • 燈管波段分布圖
