HRS2048是一款針對於窄線寬應用的多通道光纖光譜儀，最多可以支援8個通道，可提供優異的光譜訊號回應與極寬的回應範圍。同時，精簡緊湊的結構設計與穩定的電路設計保證HRS2048具備優異的光譜解析度、訊噪比以及溫度變化穩定性。HRS2048多通道光纖光譜儀將可廣泛應用於雷射量測、輻射測量、等離子體發光、元素分析等產業化設備中。
-
產品特點
- 解析度高，最佳可達0.07 nm
- 波長溫漂~0.1pixel/℃
- 紫外光譜回應強
- CCD量化背景雜訊≤30RMS（100ms積分時間）
- 支持同步觸發，多通道光譜可拼接成一個光譜且各通道採集參數可獨立設置
-
規格參數
| 光學參數 | |
| 光纖介面 | Key-SMA905 |
| 光譜範圍 | 190-850nm |
| 通道數 | 4通道(可客製) |
| 光學解析度 | 0.1-0.28nm |
| 像素 | 2048pixels/通道 |
| 雜散光 | ~2‰ |
| 波長溫漂 | ~0.1pixel/℃ |
| 功能參數 | |
| AD採樣 | 16bit |
| 資料介面 | USB2.0、RS232 |
| 擴展功能介面 | 24PIN |
| 採集模式 | 單次、連續、軟體觸發、同步外觸發、非同步重定外觸發 |
| 檢測器積分時間 | 50μs-65S |
| 外觸發時延準確性 | 10 ns |
| CCD讀出雜訊 | ≤30 |
| CCD 動態範圍 | 8000:1 |
| 訊噪比 | 600:1 |
| 回應線性度 | ≥98% |
| 其他參數 | |
| 重量 | 約260g |
| 工作溫度 | 0℃~40℃ |
| 工作濕度 | 20%-85% |
-
產品配置
|
產品規格
|
像素數
|
光譜範圍
|
光譜解析度
|
|||
|
Pixels
|
起始波長
|
截止波長
|
nm | |||
| HS2048-1 |
2048
|
190 | 320 | 0.1-0.18 | ||
| HS2048-2 |
2048
|
310 | 480 | 0.1-0.17 | ||
| HS2048-3 | 2048 | 470 | 610 | 0.12-0.19 | ||
| HS2048-4 | 2048 | 600 | 850 | 0.2-0.28 | ||
8 上述產品為四通道標準品，可依需求在190-1100nm範圍內自由的配置光譜儀的通道數量和覆蓋範圍以獲得更寬的檢測範圍和更好的解析度。
-

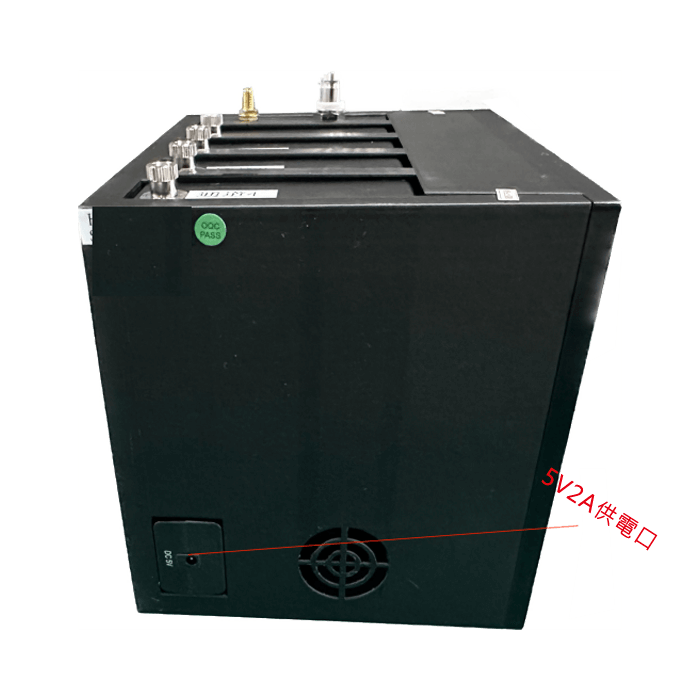

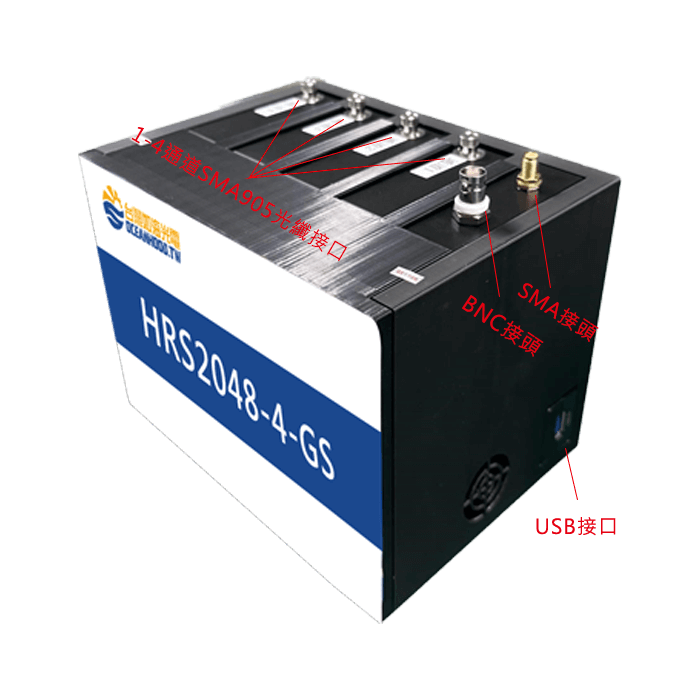

介面說明
