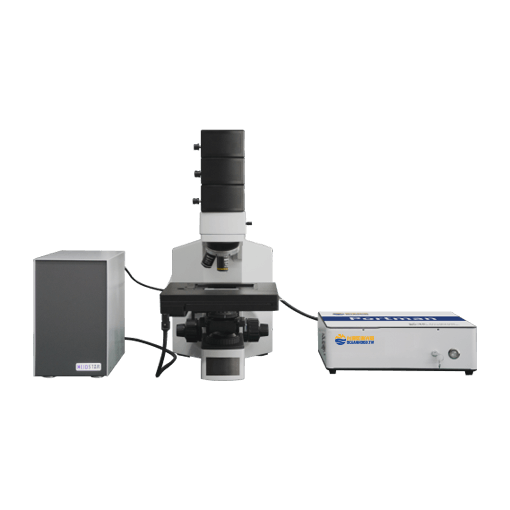

MR系列顯微拉曼光譜系統是由可連結拉曼光譜儀的三通道模組、LED光源、金相顯微鏡等部分構成。此套系統操作簡單,採集速度快,短時間內可以得到樣品的微觀結構與微觀光譜資訊。在生物醫療、光致發光、微塑膠、二維材料石墨烯等科研領域中廣泛應用。

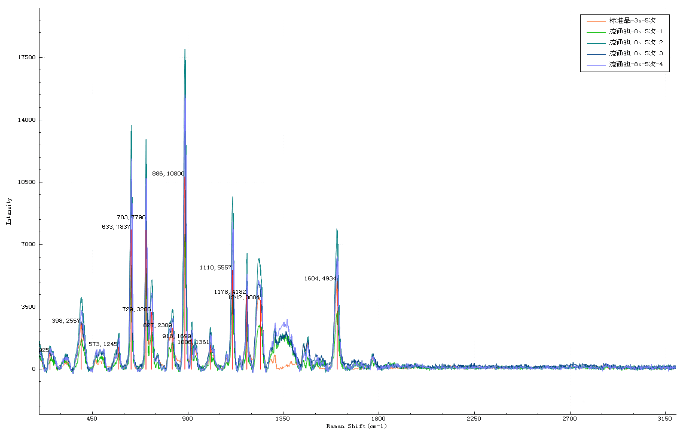

其三通道拉曼模組,可以支援532nm、633nm、785nm、830nm、1064nm等任意3個不同激發波長的拉曼光譜測量。模組中配置光路切換系統,可以通過軟體進行不同波長激發的快速切換,並對採集的拉曼譜圖進行疊加對比分析。模組上的探頭可以隨插即用,對非常規形態的樣品方便檢測。亦可根據使用者已有的顯微鏡客製合適的模組,組裝成顯微拉曼光譜系統。
另外,該產品可以支援拓展Mapping平台(即拉曼光譜成像功能),對樣品微區進行拉曼光譜成像。用圖像的方式直觀顯示樣品的化學成分分佈、表面物理化學性質等更多資訊。高精度移動平台,最小步進1μm,可精確探測到樣品的拉曼訊號。軟體功能完善,可實現自動聚焦功能、明場圖像拼接以及mapping圖像顯示。
-
產品特點
- 三通道激發:多種激發波長快速切換
- 檢測速度快:能夠快速得到樣品的微觀結構與拉曼光譜資訊
- 軟體功能全面:自動聚焦、譜圖疊加,明場圖像拼接以及mapping圖像顯示
- 光譜性能優異:儀器的重現性、靈敏度、解析度等性能優異
- 靈活運用:隨插即用,可根據樣品狀態調整
-
規格參數
拉曼模組 | |
光譜範圍 | 200-3200cm-1 |
光譜解析度 | <16cm-1 @25μm Slit |
光譜頻移示值誤差 | <3cm-1 |
光譜頻移重複性 | <1cm-1 |
激發波長 | 532±1nm,線寬≤0.2nm |
雷射功率 | 0-100mw可調 |
積分時間 | 1ms-30min |
雷射器壽命 | 5000hrs |
顯微模組 | |
物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
轉換器 | 內定位5孔轉換器 |
CCD成像 | 可成像 |
載物台(不帶Mapping) |
雙層機械式載物台,尺寸:210mm×140mm; 移動範圍:63mm×50mm |
載物台(帶Mapping) | 行程:80mm*60mm 解析度:<0.05μm (typical: 2.5μm) 最大速度:50mm/s 單向重複精度:≤1μm 雙向重複精度:≤2.5μm 絕對定位精度 / 10mm:≤±2μm |
落射照明系統 | 3W / 10W LED燈,亮度可調 |
調焦結構 | 粗微調同軸,配有限位裝置和鎖緊裝置 粗動行程每圈:30mm,微調手輪格值2μm |
整機參數 | |
尺寸 |
拉曼模組:300×210×80mm 顯微模組:550×280×380mm |
工作溫度 | 0-45℃ |
工作濕度 | 5%-80% |
MR633
拉曼模組 | |
光譜範圍 | 200-3000cm-1 |
光譜解析度 | <7cm-1 @25μm Slit |
光譜頻移示值誤差 | <3cm-1 |
光譜頻移重複性 | <1cm-1 |
激發波長 | 633±1nm,線寬≤0.2nm |
雷射功率 | 0-30mw可調 |
積分時間 | 1ms-30min |
雷射器壽命 | 5000hrs |
顯微模組 | |
物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
轉換器 | 內定位5孔轉換器 |
CCD成像 | 可成像 |
載物台(不帶Mapping) |
雙層機械式載物台,尺寸:210mm×140mm; 移動範圍:63mm×50mm |
載物台(帶Mapping) | 行程:80mm*60mm 解析度:<0.05μm (typical: 2.5μm) 最大速度:50mm/s 單向重複精度:≤1μm 雙向重複精度:≤2.5μm 絕對定位精度 / 10mm:≤±2μm |
落射照明系統 | 3W / 10W LED燈,亮度可調 |
調焦結構 | 粗微調同軸,配有限位裝置和鎖緊裝置 粗動行程每圈:30mm,微調手輪格值2μm |
整機參數 | |
尺寸 |
拉曼模組:300×210×80mm 顯微模組:550×280×380mm |
工作溫度 | 0-45℃ |
工作濕度 | 5%-80% |
拉曼模組 | |
光譜範圍 | 200-3000cm-1 |
光譜解析度 | <8cm-1 @25μm 狹縫 |
光譜頻移示值誤差 | <3cm-1 |
光譜頻移重複性 | <1cm-1 |
激發波長 | 785±0.5nm,線寬≤0.08nm |
雷射功率 | 0-500mw可調 |
積分時間 | 1ms-30min |
雷射器壽命 | 10000hrs |
顯微模組 | |
物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
轉換器 | 內定位5孔轉換器 |
CCD成像 | 可成像 |
載物台(不帶Mapping) | 雙層機械式載物台,尺寸:210mm×140mm; 移動範圍:63mm×50mm |
載物台(帶Mapping) | 行程:80mm*60mm 解析度:<0.05μm (typical: 2.5μm) 最大速度:50mm/s 單向重複精度:≤1μm 雙向重複精度:≤2.5μm 絕對定位精度 / 10mm:≤±2μm |
落射照明系統 | 3W / 10W LED燈,亮度可調 |
調焦結構 | 粗微調同軸,配有限位裝置和鎖緊裝置 粗動行程每圈:30mm,微調手輪格值2μm |
整機參數 | |
尺寸 |
拉曼模組:300×210×80mm 顯微模組:550×280×380mm |
工作溫度 | 0-45℃ |
工作濕度 | 5%-80% |
MR1064
拉曼模組 | |
光譜範圍 | 200-2500cm-1 |
光譜解析度 | <15cm-1 @25μm Slit |
光譜頻移示值誤差 | <3cm-1 |
光譜頻移重複性 | <1cm-1 |
激發波長 | 1064±0.5nm,線寬≤0.2nm |
雷射功率 | 0-500mw可調 |
積分時間 | 1ms-30min |
雷射器壽命 | 10000hrs |
雷射功率穩定性 | ≤3% P-P(@2hrs) |
顯微模組 | |
物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
轉換器 | 內定位5孔轉換器 |
CCD成像 | 可成像 |
載物台(不帶Mapping) |
雙層機械式載物台,尺寸:210mm×140mm; 移動範圍:63mm×50mm |
載物台(帶Mapping) | 行程:80mm*60mm 解析度:<0.05μm(typical: 2.5μm) 最大速度:50mm/s 單向重複精度:≤1μm 雙向重複精度:≤2.5μm 絕對定位精度 / 10mm:≤±2μm |
落射照明系統 | 3W / 10W LED燈,亮度可調 |
調焦結構 | 粗微調同軸,配有限位裝置和鎖緊裝置,粗動行程每圈:30mm,微調手輪格值2μm |
整機參數 | |
尺寸 |
拉曼模組:300×210×80mm 顯微模組:550×280×380mm |
工作溫度 | 0-45℃ |
工作濕度 | 5%-80% |
-
Mapping成像功能 (拓展推薦,需另購)
Mapping功能可對樣品微區進行拉曼光譜成像,藉以觀察樣品的化學成分分佈、表面物理化學性質等更多資訊。拉曼光譜成像作為一種結合拉曼光譜和成像的混合模式,通過採集空間中每個像素處的拉曼光譜資訊,將分子資訊在空間上展現,並定性、定量與定位地分析物質分子。
相對於傳統的拉曼光譜測量,拉曼光譜成像可額外提供樣品的空間資訊。因此,以圖像形式觀測物質成分與結構等資訊的拉曼光譜成像技術在生物樣本檢測、臨床診斷及治療、2D材料等科研領域中具有重要的應用價值。

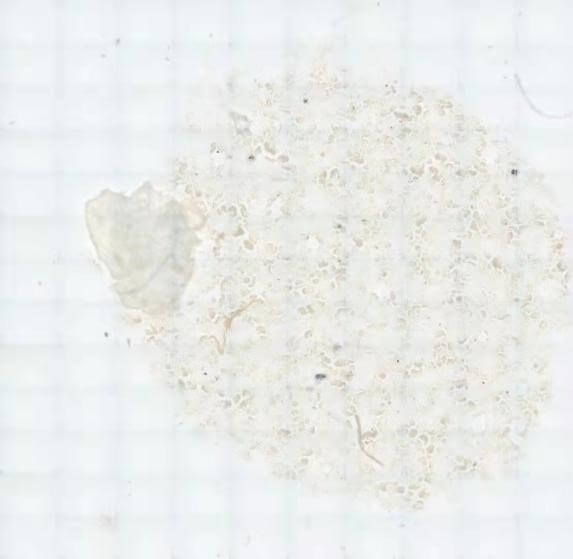

如上圖所示,其中左圖為樣品局部明視野成像圖,右圖為在同一區域,以1274cm-1處的拉曼特徵峰為標準,繪製的樣品拉曼光譜 mapping 成像圖,圖中綠色及黃色部分為樣品含量高的區域,藍色部分為樣品含量低區域。
上述結果表明,mapping 對樣品中的透明顆粒具有較好的拉曼光譜成像效果,成像結果與實際相符,並且可檢測出肉眼在光學顯微鏡下無法準確分辨的透明顆粒。
- 微塑膠應用分享
微塑膠分佈在人類生活的整個生態環境中,在海洋、湖泊、河流、水生生物、空氣、瓶裝水及自來水等都檢測到不同種類、不同濃度的塑膠微粒。微塑膠無法生物分解,只能通過物理作用和光化學作用形成越來越小的有毒碎片並進入食物鏈,最終進入人體。微塑膠對人體健康的不利影響可導致遺傳性病變、癌症及其他急慢性疾病。同時,研究表明塑膠微粒具有比普通塑膠污染物更高的比表面積,更易吸附環境中的其他污染物,隨著環境條件變化,這些污染物又會溶出釋放,從而對生物體產生毒性作用。飲用水中微塑膠顆粒數量較少,通常尺寸小於10 μm,使用傅裡葉變換紅外光譜不能檢測粒徑小於20 μm的粒子,而拉曼光譜能夠檢測更小的粒子,所以選用顯微拉曼光譜對飲用水中的微塑膠進行檢測是一種較好的方法。

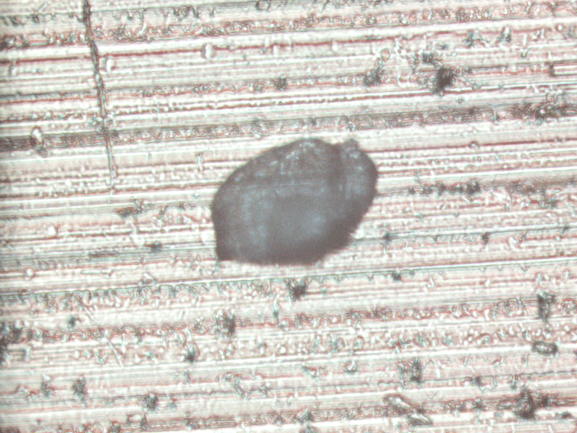

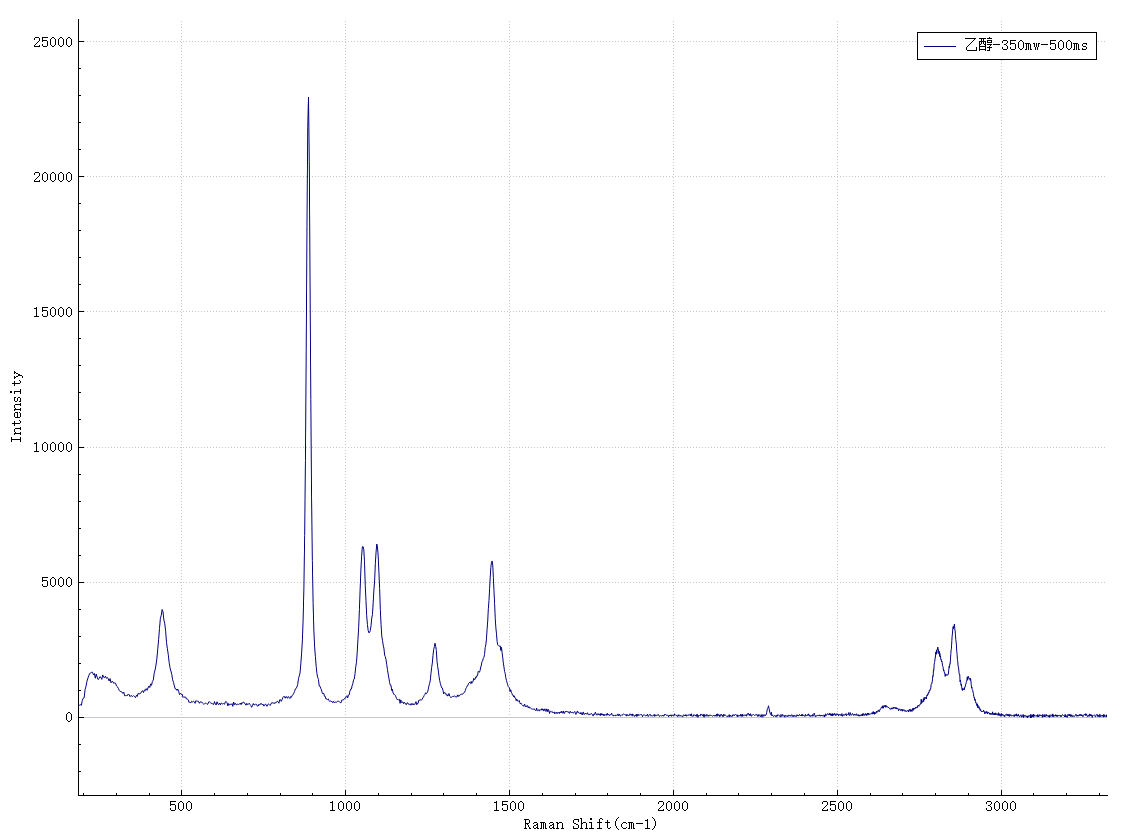

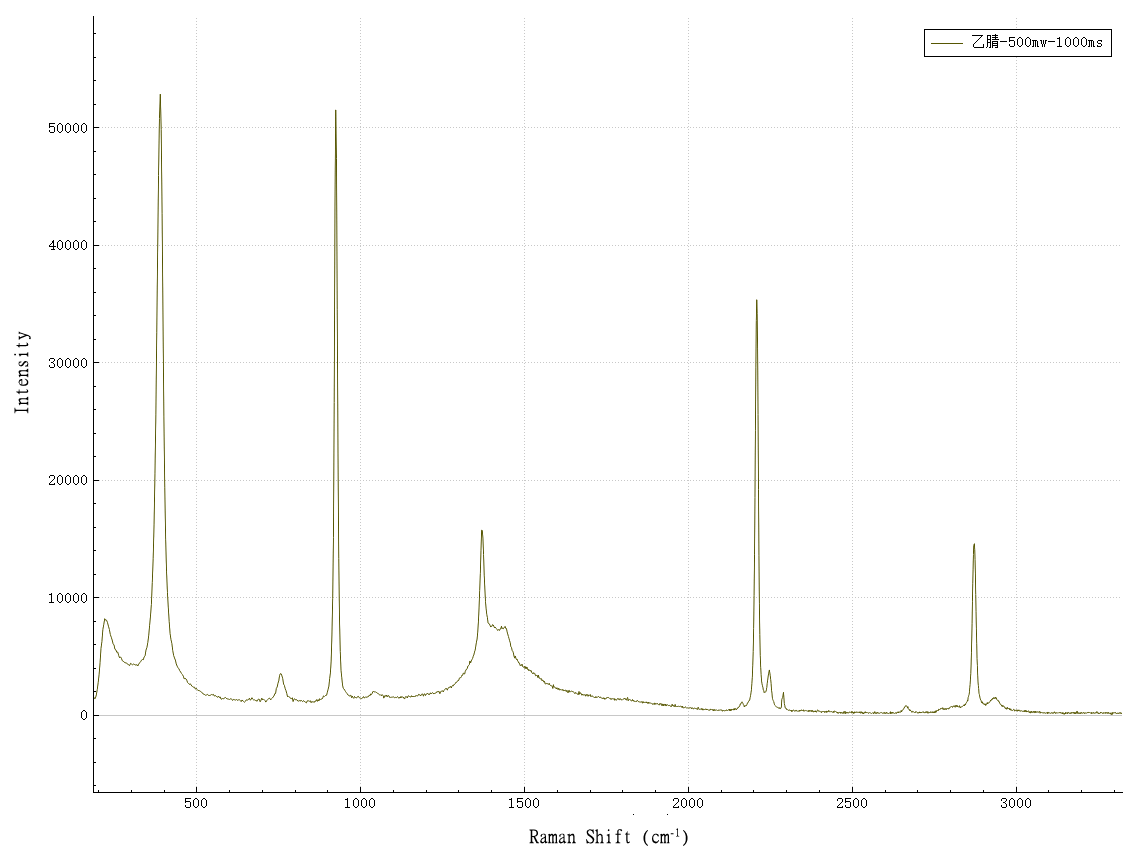

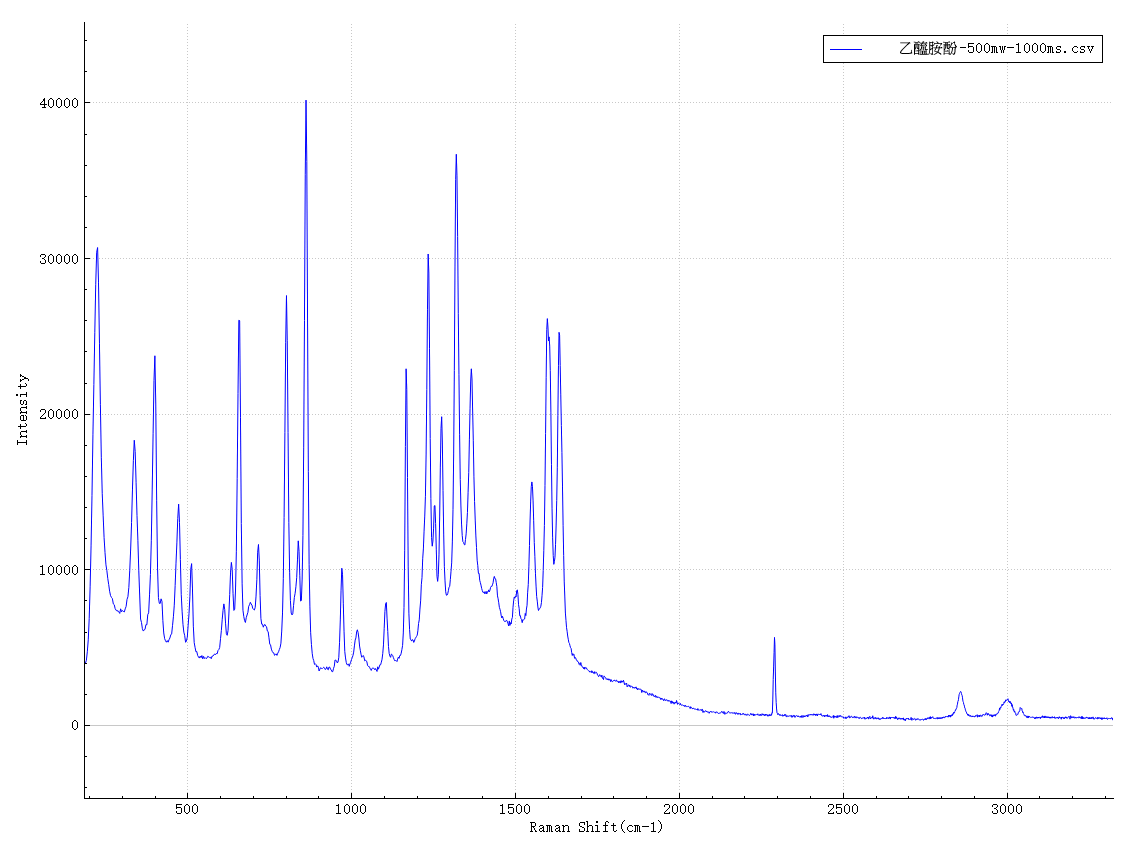

流通池中微塑膠微觀結構圖片 流通池中微塑膠拉曼光譜圖
