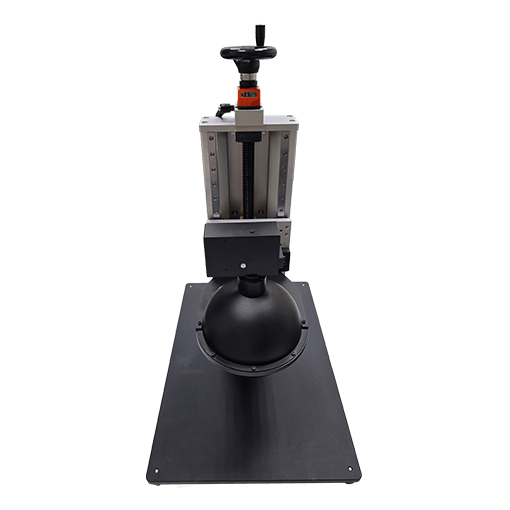

OC-0159光度量測系統-01

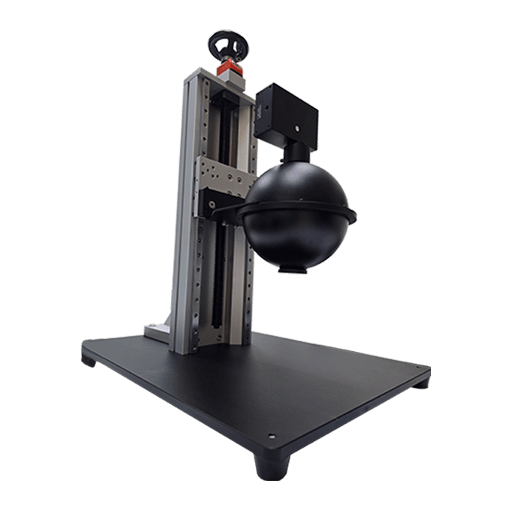

OC-0159光度量測系統-02

OC-0159光度量測系統

DETAIL
高精度光學測試解決方案，整合光譜分析與色度測量功能

OC-0159 光度量測系統是一套專為光源與照明產品研發、檢測及品質控制設計的高精度測試平台。系統結合高靈敏度光譜儀、積分球、標準光源與自動化量測軟體，可快速進行光譜、光度、色度及光通量等多項關鍵參數的測試與分析。




  • 系統配備

  1. 光譜儀 (Spectrometer)
  • 感測器 Detector - CCD Linear Array
  • 像素數 Number of Pixels: 2048
  • 光譜範圍 Spectral range: 350 nm to 950 nm
  • 光譜解析度 Spectral resolution: 0.5nm
  • 總光通量的動態範圍 Dynamic range for total flux: 0.2lm to 800lm
  • 光源校正 Calibration in A light source

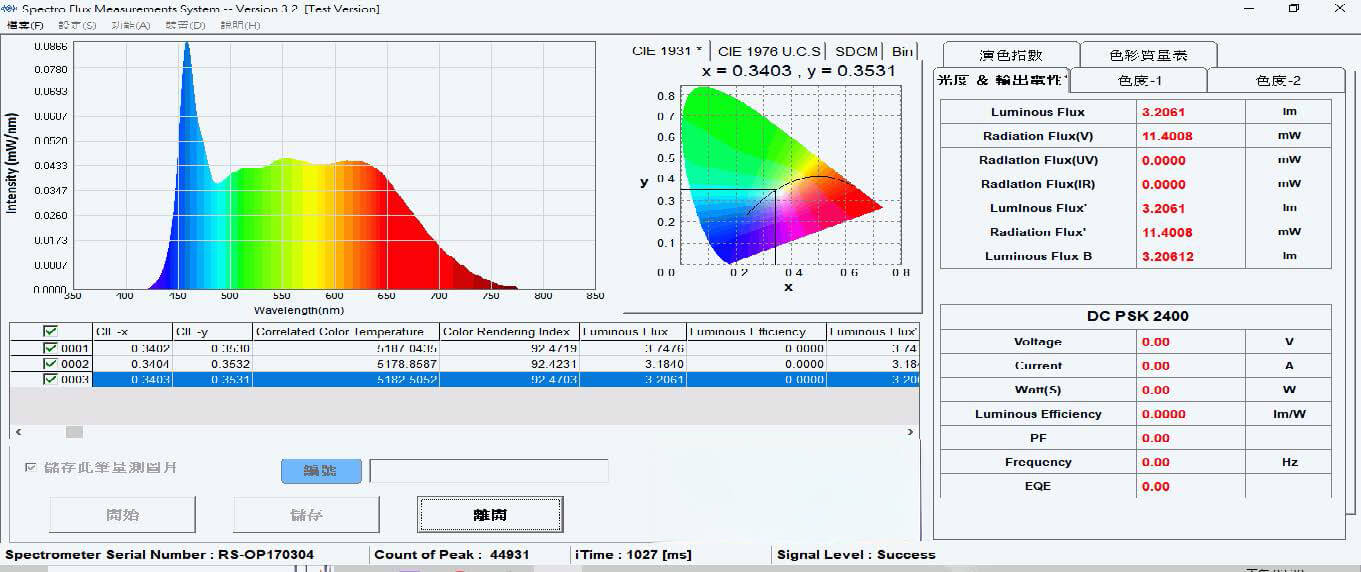

  1. 電腦自動控制量測軟體 (System measurement software)
  • 電腦介面 | Computer interface: Window 10, USB2.0
  • 總光通量量測軟體 | Total flux measurement software
  • 色度 (色溫) 及光度量測 | Chromaticity (CCT) and photometric Measurement
  • 量測規格與精度檢查 | Measurement specification and accuracy check following table
  • 量測結果可輸出為 .TXT 或 Excel 檔 | Measurement result exported to .TXT or. excel to save
  • 量測軟體同時提供CIE1931, CIE1976色座標圖，SDCM | The measurement software supports simultaneous display of CIE 1931 and CIE 1976 chromaticity diagrams, along with SDCM (Standard Deviation of Color Matching).
  • 光通量校正 | Luminous flux calibration
  1. 15公分積分球 (150 mm integrating sphere)
  • 鋁合金外殼，黑色陽極處理 | Aluminum shell with Anodized black treatment
  • 內壁塗層 | Coating inside: BaSO₄
  • 入射口 | Input port: 24.5ø
  • 光譜儀固定架 | Spectrometer holder x1
  1. 光學平板 (Optical plate)
  • 尺寸 | Dimensions: 350 x 500 mm
  • 螺桿高度 | Screw height: 450 mm，可用行程 0 - 250 mm
  • 螺桿手搖調整高度，刻度貼紙及固定
  1. 5W標準燈 (5W standard bulb)
  • 附校正報告 | Supplied with calibration report



  • 系統規格

項目 量測範圍 量測精度
Peak wavelength(λp) (尖峰波長) 350-850 nm ±0.5 nm
Dominate Wavelength (λd) (主波長) 380-780 nm ±0.5 nm
Luminous Flux (lm) (流明)(A光源) 0.05 lm-200 lm ±4%
量測重覆性 >1 lm ±1 %
Color temperature (色溫) 1000K to 15,000K Follow (x,y)
Chromaticity coordinates (色度座標)(A光源) CIE 1931 (x,y) ±0.003
量測重覆性 >5 lm ±0.001
Correlated Color temperature (絕對色溫) CCT, 1,000-100,000K ±5%
FWHM (半寬波長) 解析度6-12 nm ±1 nm
Purity (純度) 100% ±2%
CRI(R1-R15) (演色指數) 0-100% ±3%





  • 尺寸圖
