光的定義

• 《新華字典》1992年版：照耀在物體上能使視覺看見物體的那種物質。
• 《辭海》：紅外線和紫外線不能引起視覺，但可以用光學儀器或攝影來察見發射這種光線的物體,所以在光學上,光也包括紅外線和紫外線。
• 《維基百科》：通常指的是人類眼睛可以見的電磁波(可見光)，視知覺就是對於可見光的知覺。



光的本質

• 一種電磁波

光的分類

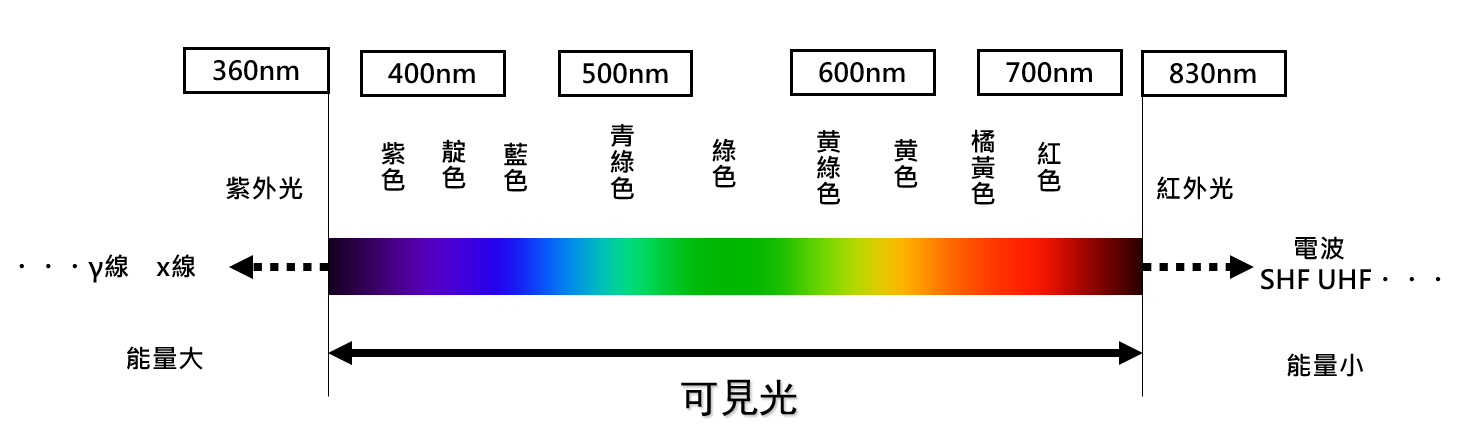

• 可見光(360nm～830nm的電磁波) 　
• 不可見光(＜360nm，＞830nm的電磁波)
• 紫外光和紅外光　

• 複色光通過色散系統(如光柵、稜鏡)進行分光後，被色散開的單色光依照波長(或頻率)的大小順次排列形成的圖案，全稱為光學頻譜。

光譜儀的分類

根據分解光譜原理，分為 經典光譜儀 與 新型光譜儀。

經典光譜儀按色散類型，可分為：

• 棱鏡光譜儀
• 光柵光譜儀
• 干涉光譜儀

新型光譜儀(基於調製原理)，又分為：

• 傅立葉轉換光譜儀
• 阿達瑪變換光譜儀
• 柵欄調製光譜儀



---

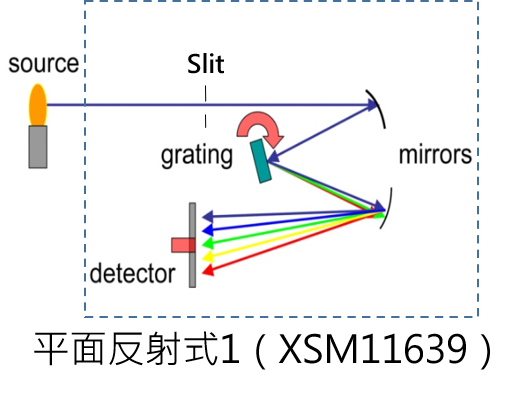

光纖光譜儀的結構

光譜儀的主要部件：狹縫、凹面鏡、色散元件和檢測器。

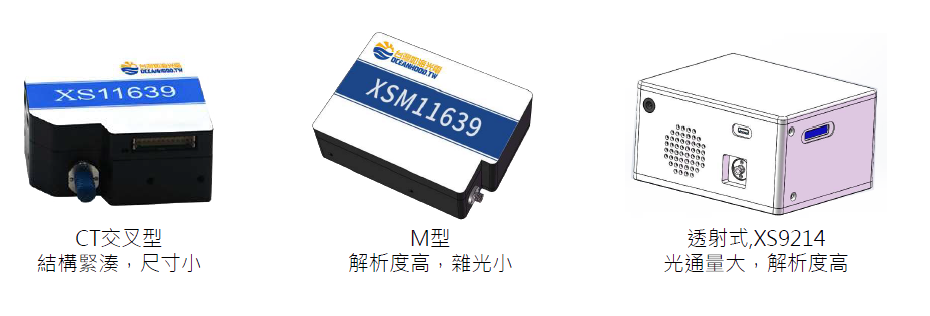

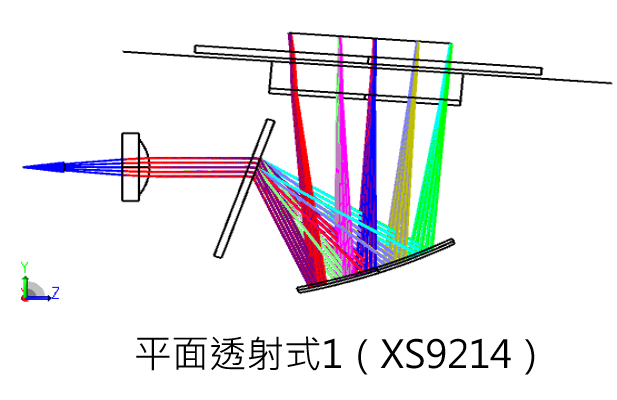

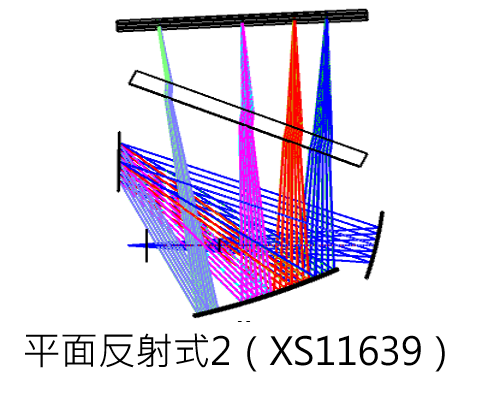

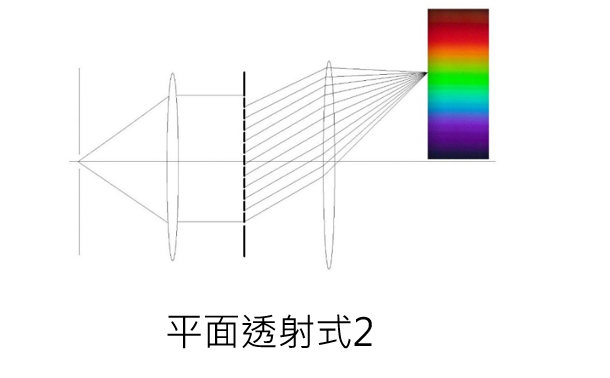

台灣如海光電－光纖光譜儀類型：




---

色散元件—光柵

光柵色散方程式：



光柵角色散：


光柵線色散：


光柵解析度：


CCD光譜解析度：



閃耀光柵

原理：對於閃耀光柵，每個刻痕斷面都相當於㇐個小反射鏡，當衍射光線主要集中於反射方向上，能量可以集中在所需要的某㇐光譜級次的波段範圍內。



閃耀光柵的幾何參數a和α需滿足㇐定條件：

㇐、反射方向與需要的衍射方向㇐致



二、光柵零級主極大方向在單縫的負第㇐衍射級的極小方向上




閃耀波長

對於確定的光柵，對於㇐定的入射角，衍射角的方向與反射方向㇐致的波⾧，稱為光柵的閃耀波⾧。此時的衍射角稱為光柵的閃耀方向。

正如前面所示，此時要滿足：



我們將刻槽面與光柵平面的夾角α稱為閃耀角。上式稱為付閃耀條件。

此時的光柵方程式：


㇐般規定m=1時的波⾧為閃耀波⾧λ_b，則：


當i=θ=α時(Littrow裝置中)，閃耀波⾧λ_B為：


i=θ=α又稱為主閃耀條件
