研究背景
碳是世界上含量最廣的一種元素，它具有多樣電子軌道特性，其SP2的異向性會導致晶體的各向異性和其他排列的各向異性，因此以碳元素為唯一構成元素的的碳材料，具有各種各樣的性質。在歷史的發展中，傳統的碳材料包括木炭、竹炭、活性碳、碳煙、焦炭、天然石墨、石墨電極、碳刷、碳棒、鉛筆等。而隨著社會的發展，人們不斷地對碳元素的研究又發明了許多新型碳材料，像是金剛石、碳纖維、石墨層間化合物、柔性石墨、核石墨、儲能型碳材料、玻璃碳等。近年來，尤以新型碳納米材料，富勒烯、奈米碳管、石墨烯等受到廣泛地使用。

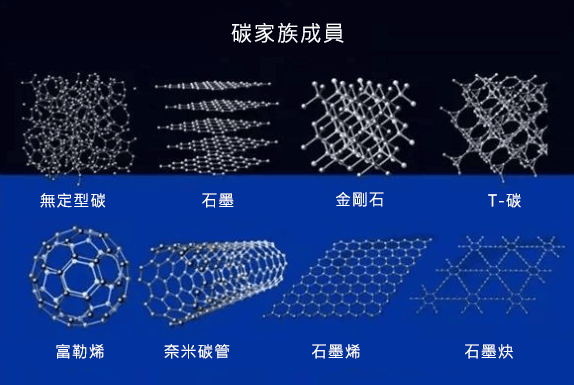

圖1 碳材料 (來源:網路用圖)
然而，碳材料是由對稱的碳-碳共價鍵構成，組成單一但結構多樣，其有效表徵是一個難題。拉曼光譜可以對碳材料結構間的微小變化進行表徵，是當前受歡迎的表徵技術之一。利用拉曼光譜，將可以對碳材料分子結構、成鍵效果、載荷以及內部應力分佈做全面的研究。
石墨烯測試
測試設備
如海的532nm顯微拉曼光譜儀

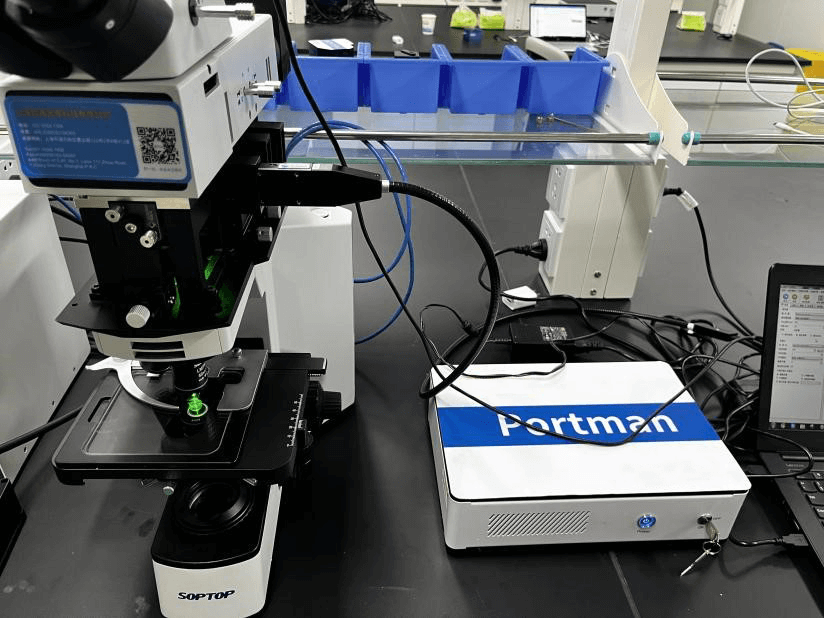

圖2 測試場景圖
測試結果
分別使用如海532nm顯微拉曼對三個石墨烯樣品（SiO2/Si基底）進行測試，三個樣品分別對應單層石墨烯、雙層石墨烯和少層石墨烯。圖3為三個石墨烯樣品的顯微成像結果。

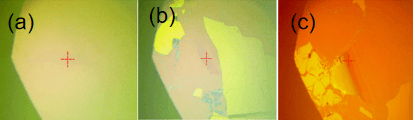

圖3 (a)單層石墨烯;(b)雙層石墨烯;(c)少層石墨烯

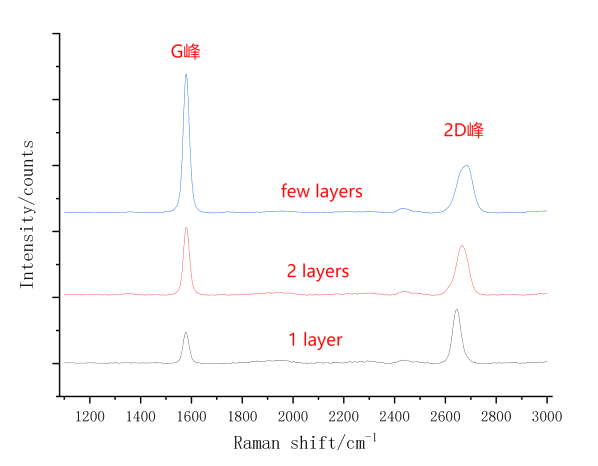

石墨烯樣品的拉曼測試結果如圖4所示，圖中可觀察到明顯的碳材料G峰和2D峰。此外從圖中可以看出，單層石墨烯的G'（2D）峰強度大於G峰，並具有完美的單洛倫茲峰型，隨著層數的增加，G'（2D）峰半峰寬增大且向高波數位移 ，這是因為G'（2D）峰產生於一個雙聲子雙共振過程，與石墨烯的能帶結構緊密相關，與此同時G峰、G'（2D）峰的強度比隨著層數的增加而發生變化，為石墨烯層數的判斷提供依據。
圖4 不同石墨烯樣品拉曼測試結果
金剛石測試
測試設備
如海的可擕式拉曼光譜儀Portman-532

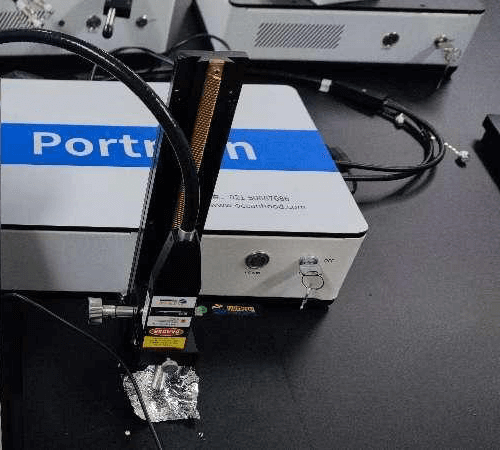

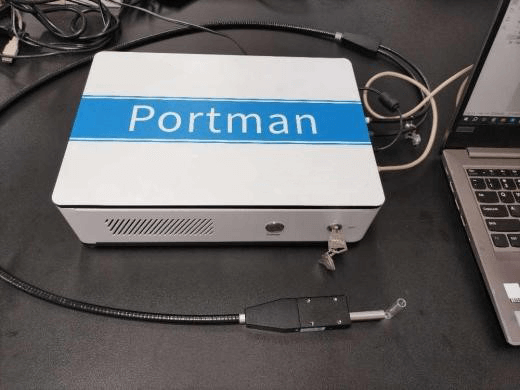

圖5 測試場景圖
測試結果
圖6為不同人造金剛石磨料測試結果，其中1332cm-1附近是金剛石的一階拉曼譜線，代表金剛石微粉的有效成分，3140cm-1處與晶體雜質成分及含量以及晶體內部缺陷相關。
圖6 不同人造金剛石磨料拉曼測試結果

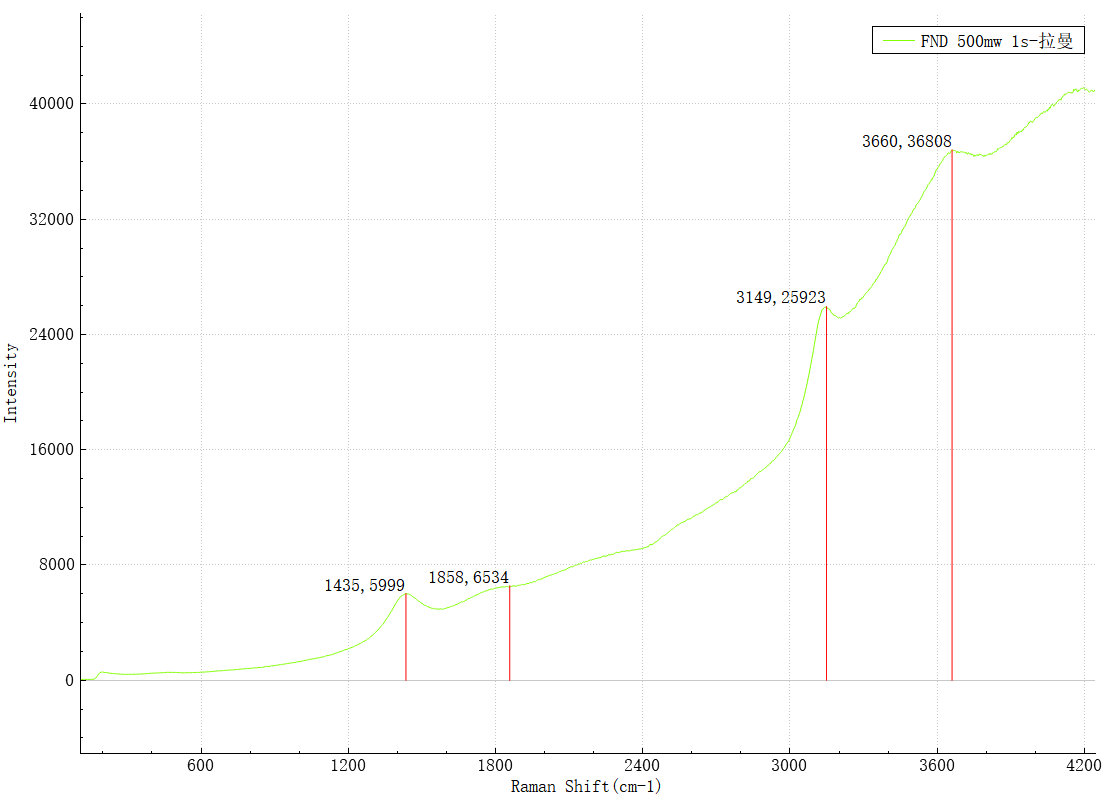

金剛石NV色心溶液測試結果見圖7，圖中1435cm-1，3149cm-1特徵峰，分別對應NV色心的NV0的零聲子線與NV-的零聲子線，可通過這兩處特徵峰反映金剛石中NV色心的含量，測試結果與文獻報導相吻合。
圖7 金剛石NV色心溶液測試結果
碳化矽
測試設備
如海的532nm顯微拉曼光譜儀圖8測試場景圖
測試結果

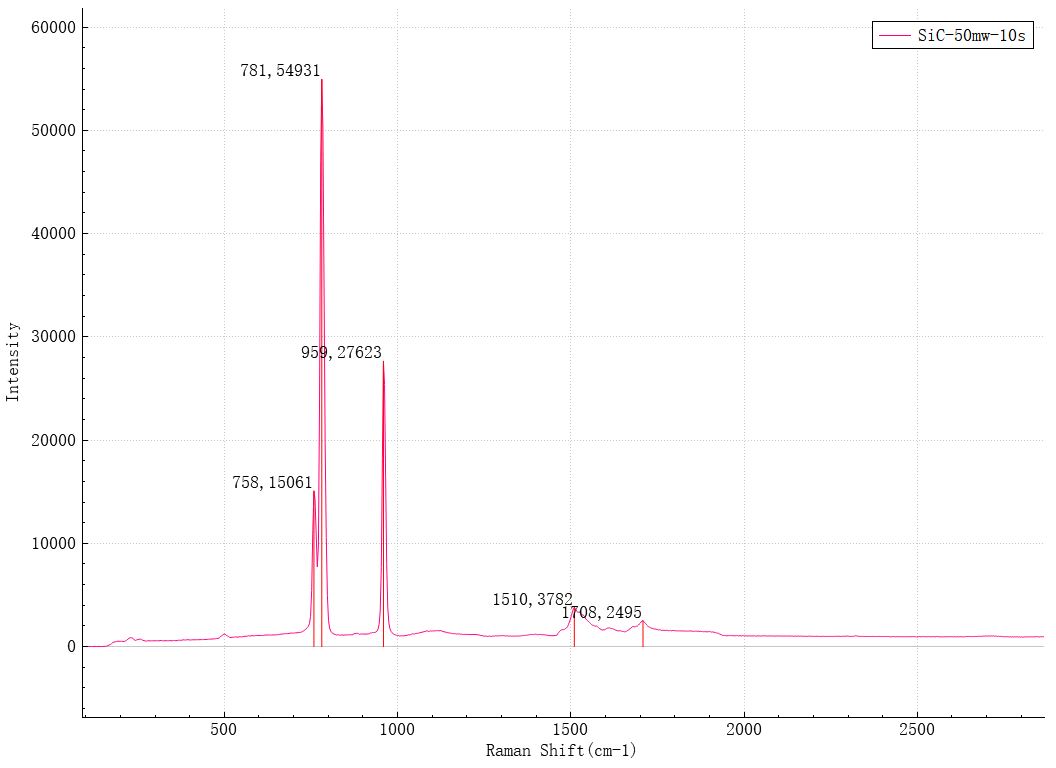

SiC拉曼測試結果見圖9，從圖中可觀察到明顯的SiC 特徵位移（775cm-1），與文獻報導一致。
圖9 SiC拉曼測試結果
實驗結論
實驗結果表明，可以通過如海的532nm拉曼光譜儀對石墨烯、金剛、碳化矽等碳材料進行表徵。
參考文獻
[1]費拉裡羅伯遜譚平恒李峰成會明.碳材料的拉曼光譜:從納米管到金剛石[M].化學工業出版社,2007.
[2] 王生毅. 金剛石NV色心系綜製備與表徵技術研究[D].中北大學, 2018.
