HS4096是一款結構緊湊的微型光纖光譜儀，具備可配置光譜範圍與高解析度（最佳可達0.07nm），雜散光低（約0.1%），溫度漂移小（波長漂移約0.2 pixel/℃），並配置了低量化暗雜訊與更多光譜通道數。適用於雷射測量、電漿發射光譜、色度量測、吸光度測量、拉曼光譜分析 等多種工業應用，是一款高性價比的工業級光纖光譜儀。
-
產品特點
- 雜散光低：約 0.1%
- 高解析度：最佳可達0.07 nm
- 低溫漂設計，波長溫漂<0.2pixel/℃
- Key-SMA905設計，可搭配如海帶定位銷的多芯密排集束光纖，光纖插拔強度一致性≤7%
- 配置紫外增強線陣4096像素的CMOS檢測器，紫外光譜回應強，更多的光譜通道數
- CCD量化背景雜訊≤20RMS（最短積分時間）
- 具備USB、RS232多種通訊接口及24PIN交互接口；具專有DAC和ADC，可實現配套光源啟用、強度控制和功率回饋
-
規格參數
| 光學參數 | |
| 光纖介面 | Key-SMA905 |
| 像素 | 4096 pixels |
| 雜散光 | ~0.1% |
| 波長溫漂 | ~0.2pixel/℃ |
| 光纖插拔一致性 | ≤7% |
| 功能參數 | |
| AD採樣 | 16bit |
| 數據介面 | USB2.0、RS232 |
| 擴充介面 | 24PIN |
| 採集模式 | 單次、連續、軟體觸發、同步外部觸發、非同步復位外部觸發 |
| 檢測器積分時間 | 60μs-65s |
| CCD讀出雜訊1 | ≤20 |
| CCD 動態範圍2 | 3200:1 |
| 訊噪比 | 400:1 |
| 回應線性度3 | ≥98% |
| 其他參數 | |
| 重量 | 約260g |
| 尺寸 | 98×80×24mm |
| 工作溫度 | 0℃~40℃ |
| 工作濕度 | 20%-85% |
| 1. CCD 讀出雜訊：最小積分時間下 CCD 讀出雜訊的均方根值 2. CCD 動態範圍：在最小積分時間下，（飽和值−暗雜訊基線）/ CCD 讀出雜訊標準差，依據如海光電標準評估。 3. 回應線性度：為校準前之非線性回應。 |
|
-
產品配置
|
產品規格
|
光譜範圍
|
光譜解析度
|
|||||
|
起始波長
|
截止波長
|
10µm
|
25µm
|
50µm | 100µm |
200µm
|
|
|
HS4096-200-800
|
200 | 800 | 0.60 | 1.00 | 1.20 | 2.00 | 3.80 |
|
HS4096-750-1100
|
750 | 1100 | 0.40 | 0.50 | 0.70 | - |
-
|
► 光譜範圍與其他參數可依實際應用需求定制。
► 解析度與實測值可能存在約120%偏差。
► 解析度與實測值可能存在約120%偏差。
-
尺寸圖
-
典型光譜

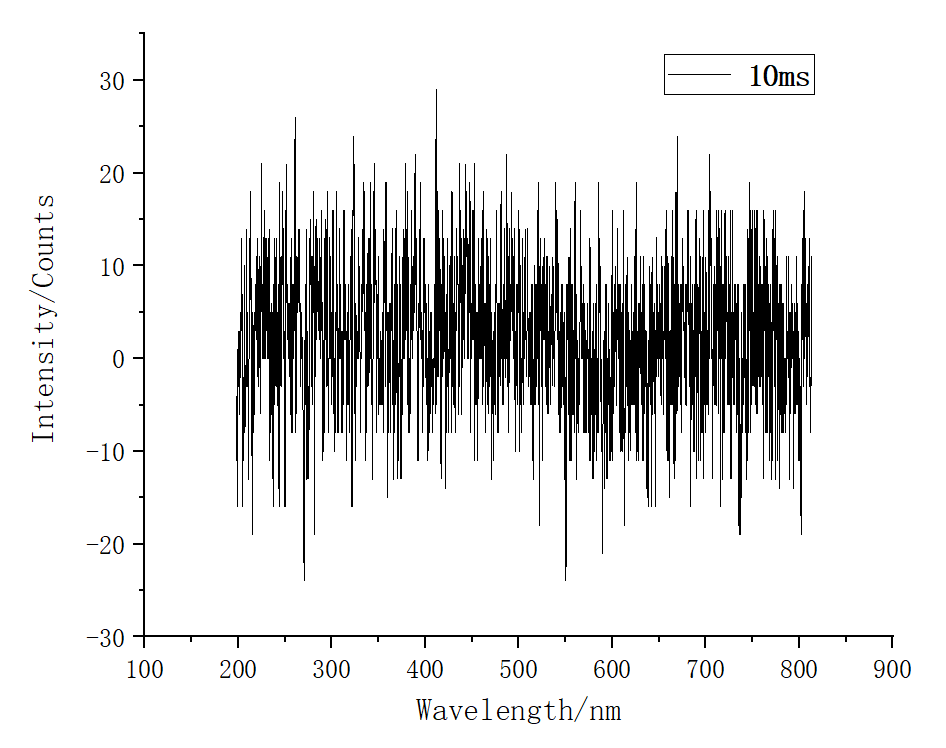

暗雜訊 (積分時間：10ms)

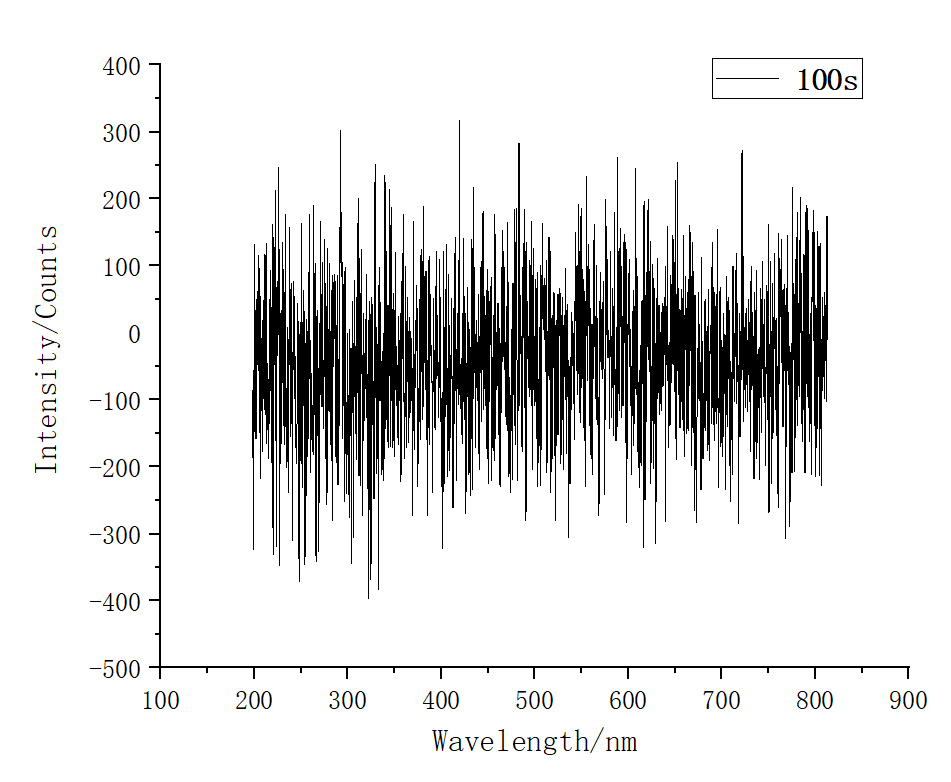

暗雜訊 (積分時間：100s)

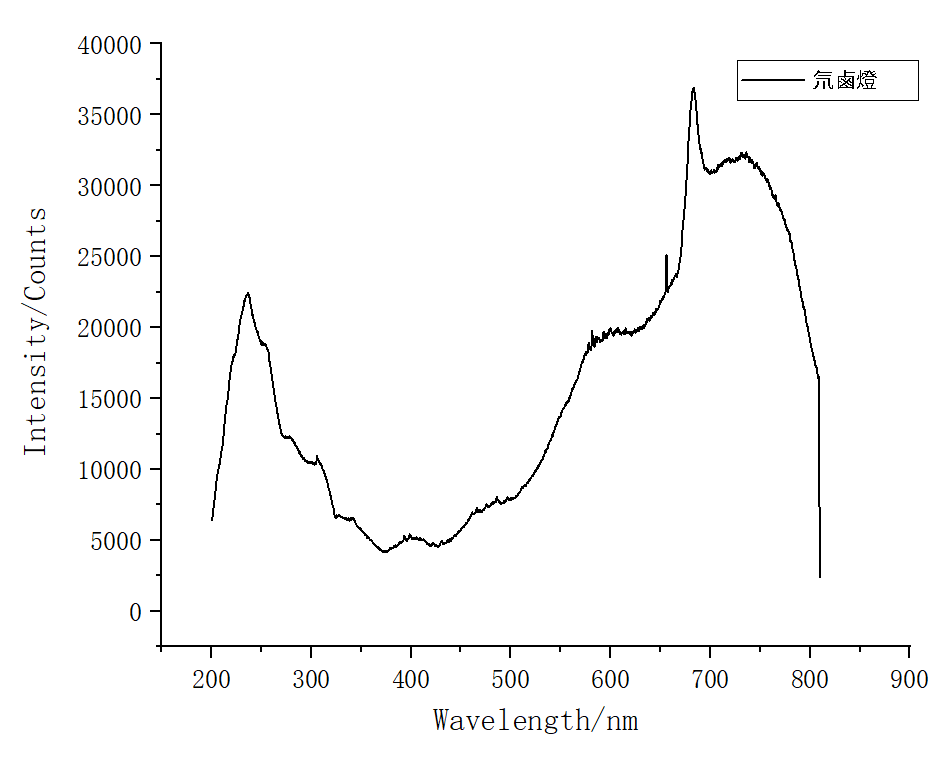

氘鹵燈 (積分時間：5ms)

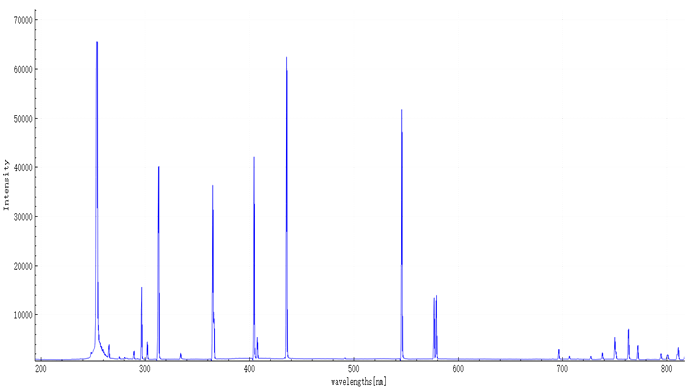

汞氬校正光源
PL量測
