光纖光譜儀 泛用型光譜儀

高靈敏光譜儀 XS11639系列

DETAIL

XS11639是一款基礎款光纖光譜儀，體積小巧，結構緊湊。採用紫外增強CMOS檢測器，優化了紫外段回應。具備良好的溫度穩定性和可靠性，符合高靈敏度的採樣需求。配置24PIN控制交互介面，可應用於顏色測量、輻射測量、吸收測量、螢光光譜、拉曼光譜等多種測量場景。

產品特點
190nm-1100nm 光譜範圍可配置
Key-SMA905設計，適配如海具有定位銷的多芯密排光纖，光纖插拔強度一致性≤7%。
配置紫外增強線陣2048pixel CMOS檢測器，紫外光譜回應強
CCD量化背景雜訊≤30RMS（100ms積分時間）
配置USB、序列多種通訊介面、24PIN交互介面、專有DAC和ADC，可實現配套光源的使能、強度控制和功率回饋

規格參數

光學參數
光纖介面	Key-SMA905
狹縫	10μm、20μm、25μm、50μm、100μm、200μm (可根據客戶需求定製)
檢測器	CMOS檢測器
像素	2048 pixels
雜散光	~0.3%
波長溫漂	0.3pixel/℃
光纖插拔一致性	≤7%
功能參數
AD採樣	16bit
資料介面	USB2.0、RS232
擴展功能介面	24PIN
採集模式	單次、連續、軟體觸發、同步外觸發、非同步重定外觸發
檢測器積分時間	60μs-65S
CCD讀出雜訊¹	≤30
CCD 動態範圍²	3000:1
訊噪比	380:1
回應線性度³	≥98%
其他參數
重量	190g
尺寸	75mm×63.5mm×35mm
工作溫度	0℃~40℃
工作濕度	20%-85%
1. 積分時間10ms，CCD 讀出雜訊的均方根 2. CCD動態範圍為2ms積分時間情況飽和值/CCD 讀出雜訊的均方根 3. 回應非線性度為校準之前

產品配置

標準規格

產品規格	像素數	光譜範圍		光譜解析度
產品規格	Pixels	起始波長	截止波長	10um	25um	50um
XS11639-200-400	2048	200	400	-	-	0.80
XS11639-190-540	2048	190	540	-	0.70	-
XS11639-790-1050	2048	790	1050	0.40	0.60	0.90
XS11639-200-920	2048	200	920	0.80	1.50	-
XS11639-350-1050	2048	350	1050	-	1.30	-

客製化規格

型號	光柵	帶寬	光譜解析度
			10um	25um	50um	100um
XS11639	2400線光柵	161	0.25	0.30	0.43	0.55
		145
		125
		105
	1800線光柵	225	0.30	0.45	0.55	0.75
		210
		195
		175
		150
		125
	1200線光柵	350	0.45	0.60	0.80	1.30
		340
		325
		310
		291
		270
		250
	600線光柵	730	0.80	1.20	1.55	2.50
		720
		710
	500線光柵	1600	1.20	1.80	2.20	3.30

註1: 光譜實際解析度不高於標準值的120%
註2: 光譜儀可根據客戶需求定製光譜範圍、解析度等參數

尺寸圖

典型光譜

1. 暗光譜和暗雜訊

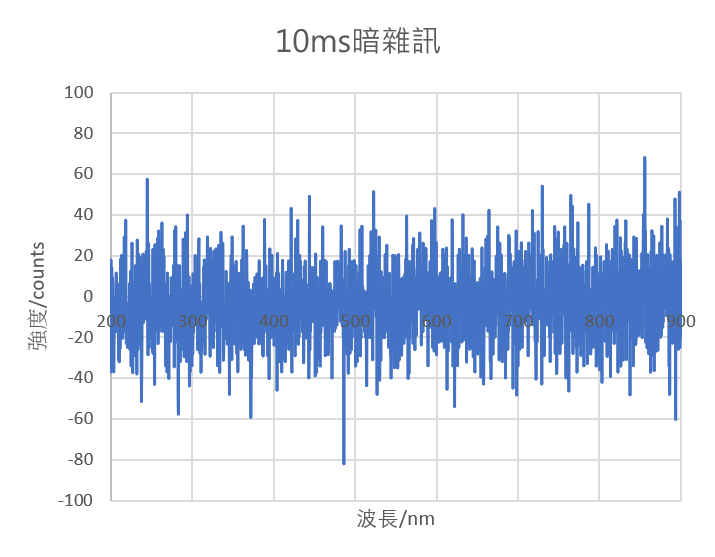

10ms積分時間下的典型暗光譜

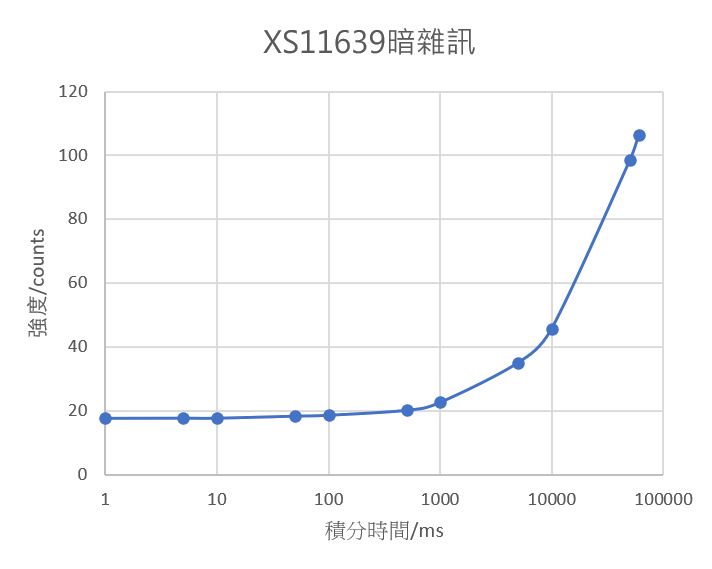

暗雜訊VS 積分時間

2. 訊噪比 &動態範圍

10ms積分時間訊噪比（有源）

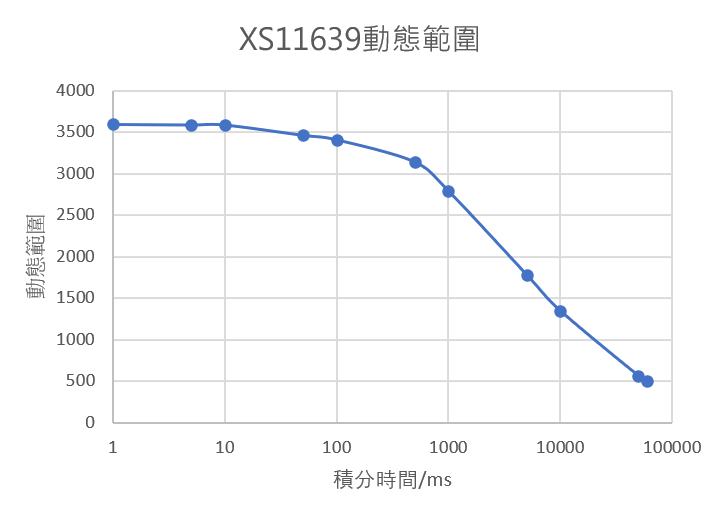

動態範圍

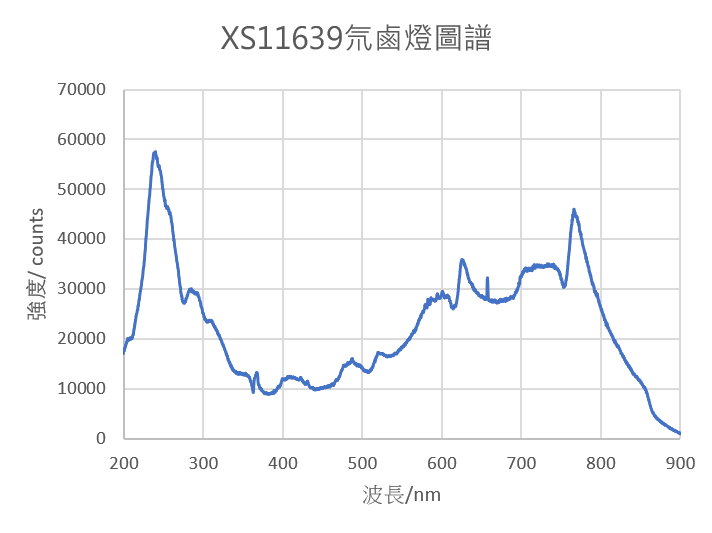

3. 氘鹵燈光譜（200-900nm）

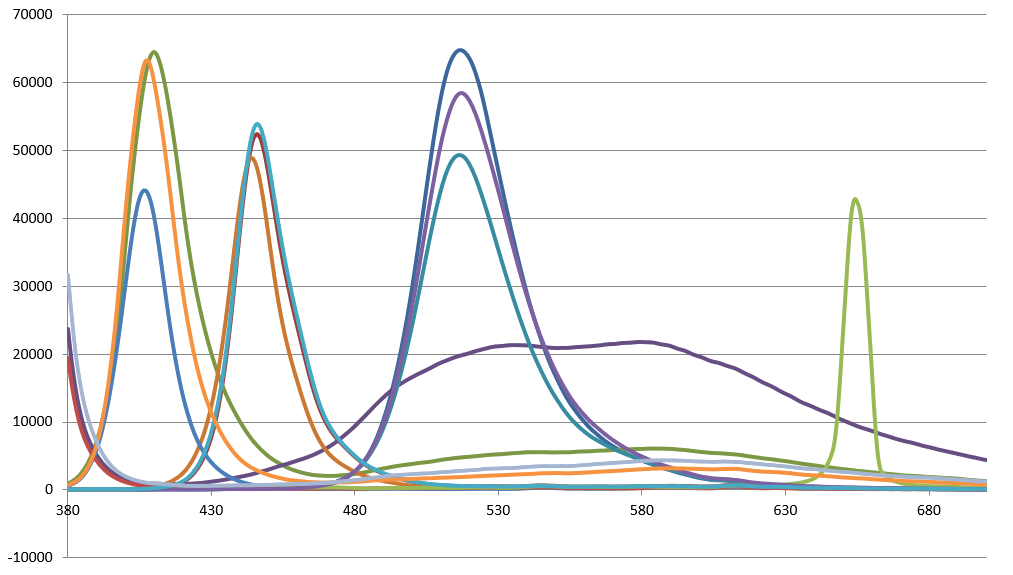

4. PL量測
