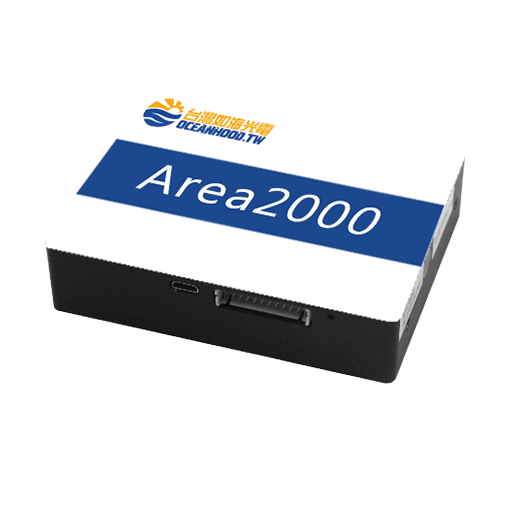

微型光纖光譜儀 Area2000

DETAIL

Area2000是一款微型光纖光譜儀，設備結構設計小巧，光譜範圍可配置；解析度佳，可達0.07 nm。雜散光低(~2‰)、溫度漂移小(波長溫漂~0.1pixel/℃)，適用於雷射測量、等離子體發射光譜測量、顏色測量、吸光度測量和拉曼測量等多個工業現場測量，是一款高CP值的工業級光纖光譜儀。



  • 產品特點

  • 雜散光~2‰；
  • 解析度高，最佳可達0.07nm；
  • 波長溫漂~0.1pixel/℃
  • 可適配如海帶定位銷多芯密排集束光纖，光纖插拔強度一致性≤7%；
  • 紫外光譜回應強；
  • CCD量化背景雜訊≤30RMS（100ms積分時間）；
  • 配置USB、序列多種通訊介面、24PIN交互介面、專有DAC和ADC，可實現配套光源的使能、強度控制和功率回饋。




  • 規格參數

光學參數
光纖介面 Key-SMA905
像素 2048×64 pixels
雜散光 ~2%
波長溫漂 0.1pixel/℃
光纖插拔一致性 ≤7%
功能參數
AD採樣 16bit
資料介面 USB2.0、RS232
擴展功能介面 24PIN
採集模式 單次、連續、軟體觸發、同步外觸發、非同步重定外觸發
檢測器積分時間 50μs-65S
外觸發時延準確性 5ns
CCD讀出雜訊1 ≤30
CCD 動態範圍2 1300:1
訊噪比 400:1
回應線性度3 ≥98%
其他參數
重量 約300g
尺寸 100×85×28.5 mm
工作溫度 0℃~40℃
工作濕度 20%-85%

1. 積分時間10ms，CCD 讀出雜訊的均方根

2. CCD動態範圍為2ms積分時間情況 飽和值/CCD 讀出雜訊的均方根

3. 回應非線性度為校準之前


  • 產品配置
產品規格
像素數
光譜範圍
 幀率
光譜解析度
Pixels
起始波長
截止波長
 frame/s
10um
25um
50um
Area2000-300-1000
2048×64
300
1000
 200
-
1.00
-
Area2000-200-800
 2048×64
200
800
 200
-
0.80
-
Area2000-350-950
2048×64
350
950
 200
-
0.80
-
Area2000-380-780
 2048×64
380
780
 200
-
0.70
-
Area2000-230-450
2048×64
230
450
 200
0.32
-
-
Area2000-450-700
 2048×64
450
700
 200
0.32
-
-
Area2000-200-380
2048×64
200
380
 200
0.13
0.30
0.45
Area2000-535-660
 2048×64
535
660
 200
0.12
0.25
-

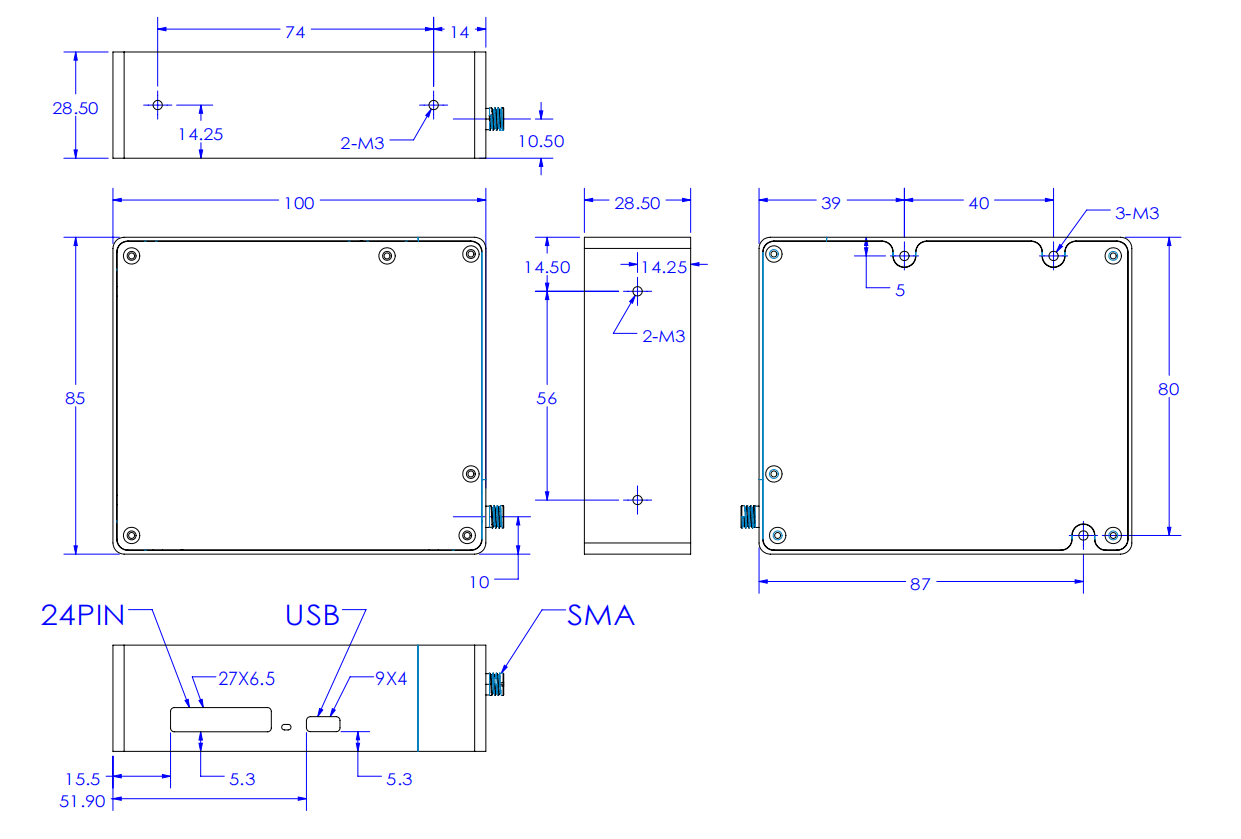

  • 尺寸圖






  • 典型光譜

10ms 暗雜訊



暗雜訊 VS 積分時間



訊噪比


動態範圍

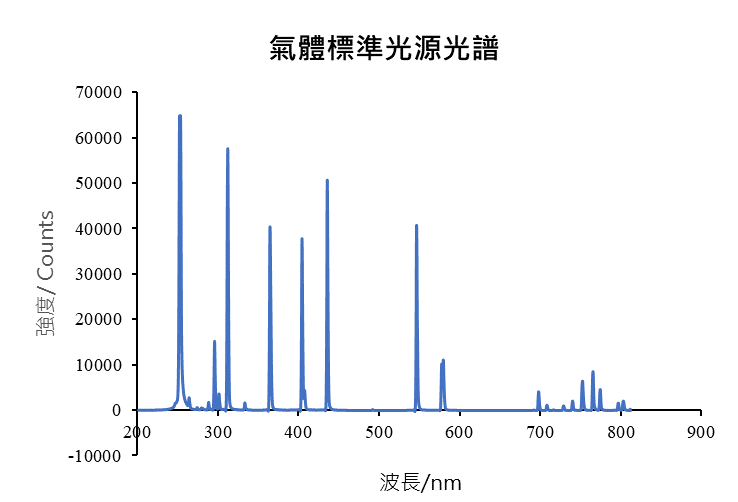

氣體標準光源光譜（200-800 nm）


氘鹵燈光譜（200-800 nm）
