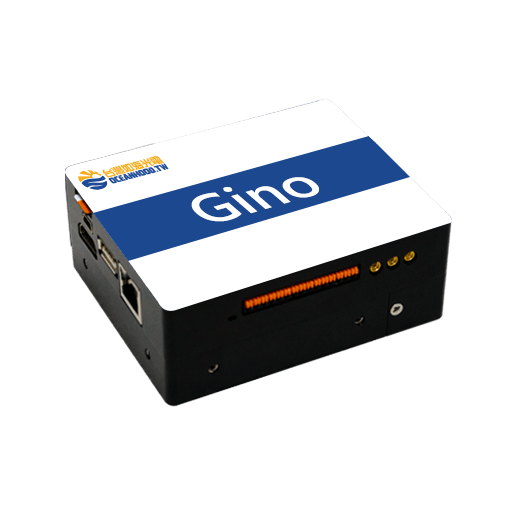

Gino 是一款基於物聯網架構的微型光譜儀。具備2048/4096光譜通道數可選，16bit A/D數位轉換，雜散光低於0.1%，暗雜訊低於30 RMS（100ms 積分時間）。內建嵌入式運算平台，主頻766MHz、1G DDR 記憶體與16G Flash 儲存。系統預載Linux 作業系統與Uspectral-Gino光譜採集軟體。
介面配置包含 Gigabit 乙太網路RJ45、HDMI、Micro-SD卡插槽，以及15PIN外部設備介面和三個MMCX介面。光譜儀可獨立操作，也可作為從屬感測器模式使用。可在0–40℃環境下穩定工作，光譜溫漂約~0.1 pixel/℃。
依需求可選配高速版本，最高速度可達3000幀/秒，A/D 量化取樣與資料傳輸時間低於500μs（2048 通道）。Gino 是一款適用於工業現場與戶外即時測量的工業級微型光譜儀。
-
產品特色
- 16bit A/D採樣，可選配 2048/4096 取樣通道；
- 積分時間可設定範圍：6µs–65s；
- 雜散光 <0.1%；
- 高解析度設計；
- 工作溫度範圍0℃–40℃，波長溫漂<0.1 pixel/℃；
- 外觸發<0.4µs，抖動<10ns，適用於LIBS等測量場景；
- 光纖插拔一致性佳，偏差≤5%；
- 高紫外響應型感測器，紫外光靈敏度可達180nm；
- 低電子雜訊，電路板與感測器讀出雜訊≤30 RMS（100ms 積分時間）；
- 內建ARM嵌入式作業系統，可獨立操作或作為從屬模式使用；
- RJ45千兆網路介面，支援工業現場長距離傳輸需求；
- 內建16G Flash，支援Micro-SD擴充，滿足板載測量、板載運算與板載儲存需求；
- 提供多種通訊介面，包括序列埠、多功能 15PIN 交互介面與外觸發介面；
- 可依需求選配高速版本，最高速度可達3000幀/秒，A/D取樣與資料傳輸時間低於500µs（2048 通道）；
- 提供基於Debian Linux 的二次開發環境，支援QT + C++板載嵌入式軟體開發，並提供客製化軟體開發服務；
- 支援多種採集模式：單次、連續、軟體觸發、同步外觸發、非同步復位外觸發等。
-
規格參數
| 光學參數 | |
| 光學平台 | Czerny-Turner 光路 |
| 波段範圍 | 200–1100 nm |
| 光纖介面 | Key-SMA905 |
| 像素 | 2048 pixels |
| 雜散光 | <0.1% |
| 波長溫漂 | ≤0.1 pixel/℃ |
| 功能參數 | |
| AD採樣 | 16 bit |
| 數據介面 | RJ45、RS232 |
| 擴充介面 | 24 PIN |
| 採集模式 | 單次、連續、軟體觸發、同步外部觸發、非同步復位外部觸發 |
| 檢測器積分時間 | 6 μs-65 s |
| CCD 讀出雜訊 | ≤30 RMS |
| CCD 動態範圍 | 3000:1 |
| 訊噪比 | 380:1 |
| 回應線性度 | ≥99.8% |
| 其他參數 | |
| 重量 | 約370g |
| 尺寸 | 97×80×38 mm |
| 工作溫度 | 0℃~40℃ |
| 工作濕度 | 20%-85% |
-
產品配置
|
產品規格
|
光譜範圍
|
光譜解析度
|
||
|
起始波長
|
截止波長
|
最小解析度 | 典型解析度 | |
| Gino-200-1100 | 200 | 1100 | 0.8 | 1.0 |
| Gino-200-800 | 200 | 800 | 0.6 | 0.8 |
| Gino-350-970 | 350 | 950 | 0.6 | 0.8 |
►最小解析度為狹縫為10um的解析度；
►具體的型號需要明確狹縫， 例如：Gino-200-1100為25um狹縫配置；
►有高靈敏度需求可選擇大狹縫，狹縫 10um/ 25um/ 50um/ 100um/ 200um/ 300um/ 500um 可選；
-
尺寸圖
-
典型光譜
-
應用領域
- 液相層析 / 氣相層析檢測模組
- 核酸、蛋白質吸光度測量
- 雷射測量
- 植被與農作物反射率 / 螢光測量
- 紡織品 / 化妝品反射率測量
- 半導體電漿蝕刻製程監測
- 顯示器 / LED 等輻射色彩測量
- 膜厚測量 / 共軛焦光譜檢測模組
- 光學元件透過率檢測
- 電漿光譜檢測
- 水質吸收 / 螢光檢測
- 拉曼光譜教學
- 全光譜紫外–可見分光光度測量
- LIBS 光譜檢測
