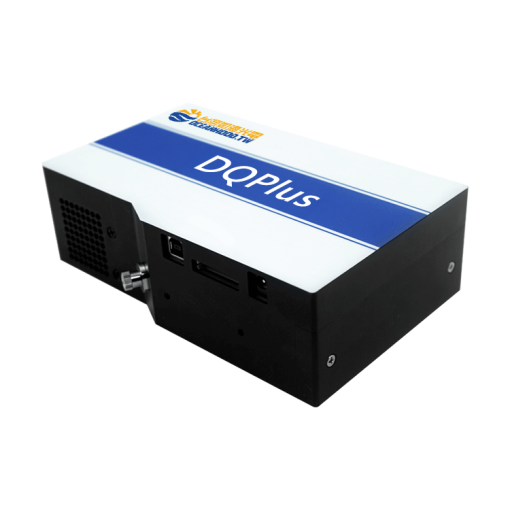

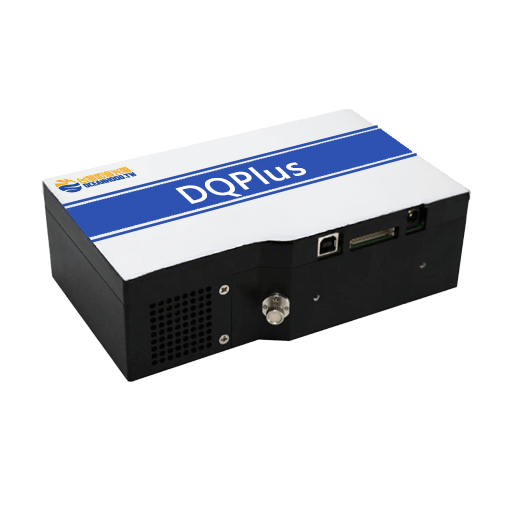

DQPlus是一款深度致冷光譜儀，具備優異的動態範圍與高訊噪比。可搭配雷射、鎢燈、氘燈等多種光源，實現多樣化的光譜量測，目前已廣泛應用於各種領域

• 產品特點

• 致冷溫度-25℃，檢測器像素1024×58。
• 採用C-T光路設計，支援 300 g/l、600 g/l、900 g/l、1200 g/l 等多種光柵配置。
• 可依需求配置10 µm、25 µm、50 µm、100 µm、200 µm狹縫，以實現不同解析度。
• 可依需求內建長波通濾光片與二階衍射濾光片，有效抑制雜散光，雜散光水準低於 0.3%。
• 配置Key-SMA905光纖介面，能有效提升光纖耦合效率與插拔一致性。
• 可適配如海多芯密排集束光纖，光纖插拔強度一致性≤7%。
• 採用18-bit A/D，動態範圍≥33000:1，高訊噪比≥1100:1。
• 配置USB、序列埠等多種通訊介面，並具備24PIN交互介面，內建專用DAC與 ADC，可實現配套光源的啟用、強度控制與功率回饋。
• 配置多組感測器，軟體可即時監控光學結構與檢測器內部溫度。

• 規格參數

  光學參數
  光纖介面	Key-SMA905
  檢測器像素	1024×58 pixels
  雜散光	<0.3%
  光纖插拔一致性	≤7%
  功能參數
  AD採樣	18bit
  數據介面	USB2.0、RS232
  擴充介面	24PIN
  採集模式	單次、連續、軟體觸發、同步外部觸發、非同步復位外部觸發
  檢測器積分時間	8ms-30Min
  CCD讀出雜訊1	≤12
  CCD 動態範圍2	33000:1
  訊噪比3	1100:1
  回應線性4	≥98%
  其他參數
  重量	1.24kg
  尺寸	181×111.5×55mm
  工作溫度	0℃~40℃
  工作濕度	20%-85%
  1. CCD 讀出雜訊：以最小積分時間下，量測 CCD 讀出雜訊的均方根值。 2. CCD 動態範圍：在最小積分時間條件下，以（飽和值－暗雜訊基線）/ CCD 讀出雜訊的標準差計算，評估方法參照如海標準。 3. 訊噪比（SNR）的評估與計算 參照如海標準評級方法。 4. 響應非線性度為校正前測得之數值。

• 產品配置

  產品規格	致冷溫度	光譜範圍		光譜解析度
  	°C	起始波長	截止波長	10um	25um	50um	100um
  DQPlus-350-1100	-25	350	1100	-	1.60	2.20	3.50
  DQPlus-795-1030	-25	795	1030	-	0.60	-	0.90
  DQPlus-790-930	-25	790	930	-	0.50	0.80	0.85
  DQPlus-535-625	-25	535	625	-	0.25	0.35	0.70
  DQPlus-200-970	-25	200	970	1.30	1.80	2.20	3.50
  DQPlus-650-800	-25	650	800	0.30	-	-	0.76

備註:

1. 以上配置為預設配置光譜儀，客戶在下單前可依照DQPlus-起始波長-截止波長-狹縫 來確定具體規格，例如：起始波長 350 nm，截止波長 1100 nm，狹縫 50 µm，則配置為 DQPlus-350-1100-50。

2. 客戶可依需求選擇合適的光柵與狹縫來確定對應的光譜儀。如海可依客戶需求與選型，針對符合要求的光柵與狹縫進行光學模擬，以確定最適合的配置與規格。

3. 解析度與實際值可能存在約120%的偏差。



• 尺寸圖



•  CCD光譜回應效率圖



• 應用領域

• 紫外/可見吸收
• 輻射量測
• 色彩量測
• 煙氣量測
• 水質吸收檢測
• 日光誘導螢光量測
• 果蔬品質檢測
• 電漿發射光譜檢測



• 典型光譜

10ms積分時間下的典型暗光譜

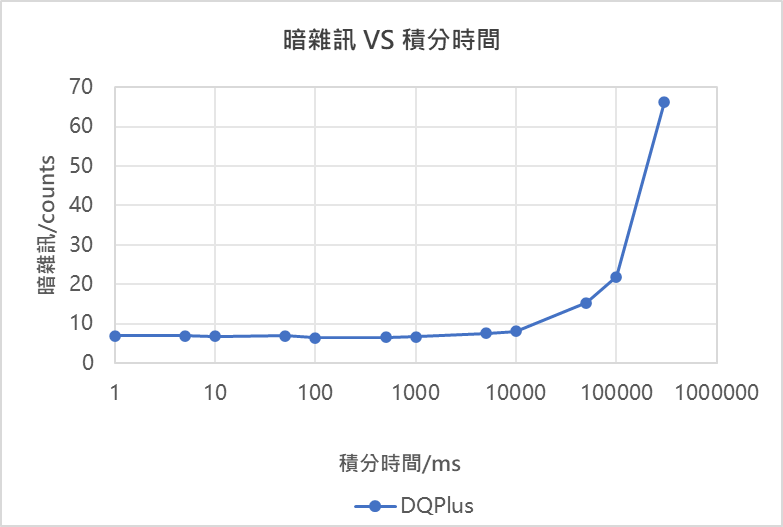

暗雜訊VS 積分時間

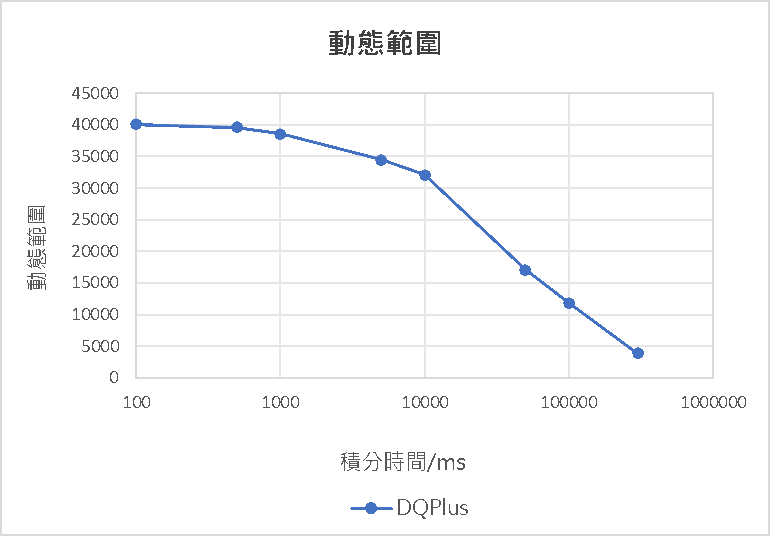

動態範圍 VS 積分時間




氘鹵燈光譜
