1英吋稜鏡安裝平台/ 低漂移不鏽鋼光學稜鏡安裝鏡架-01

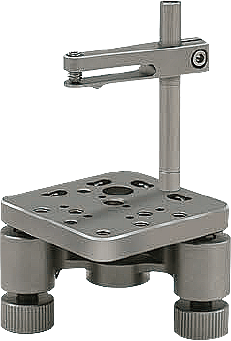

1英吋稜鏡安裝平台/ 低漂移不鏽鋼光學稜鏡安裝鏡架

DETAIL


  • 產品特性


  • 不鏽鋼可調壓臂

提供夾持力用於帶平台的調整架
壓臂高度可調，且具有固定光學元件的撓性設計；壓臂夾持最高41.8mm的光學元件；接桿底部有
M4螺栓頂部有M4內螺紋。

  • 具有M4螺孔陣列
兩側有M4沉頭孔

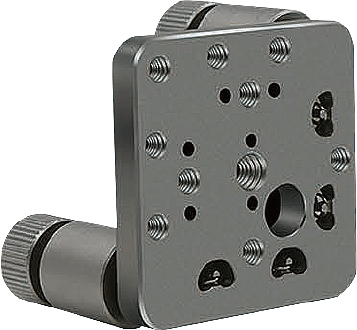

平台表面有9個M4 螺紋孔陣列和1個M4通孔，還有1個M6的螺紋孔用於安裝有螺紋的元件。也可利用背板兩側的任一個M4頭孔將附調整架豎直安裝到接桿上。每個用於接桿安裝的孔包含兩個對準孔銷，用於在較大光學組件中達到精確對準。
  • 適用1英吋稜鏡
兩個調節旋鈕調節角度士4°

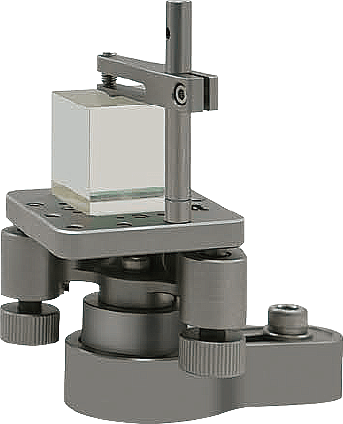

安裝平台有2個調節旋鈕，可以拆卸，六角驅動設計，機械角度範圍士4°。使用調整架背板上的M4沉頭孔將帶安裝平台的調整架水平安裝到接桿上，調整上方壓臂放入稜鏡鎖定壓臂位置，旋緊壓緊螺絲固定柱稜鏡即可。


  • 產品規格

型號 內容
OC-OMTS-A28 可調壓臂
OC-LL1B 安裝平台
