XS11639-530-840光譜儀採用Hamamatsu近紅外增強型CCD線陣感測器，16-bit A/D分辨率和75%的量子效率為光譜儀提供高訊噪比和大的動態範圍。
高度集成的電路和緊湊的結構設計保障該系列光譜儀良好的通訊速度和波長熱穩定性，能夠在0-40℃實現可靠穩定的拉曼光譜測量，適用於OEM各種應用要求，廣泛應用在海關物項識別、藥品快檢、珠寶鑑定等多個領域。

• 產品特點

• 檢測範圍廣： 530 nm~840 nm
• 高解析度：解析度 <0.6 nm
• 體積小，適用OEM需求
• 高訊噪比和大的動態範圍
• 良好的靈敏性和一致性

• 規格參數

  型號	XS11639-530-840
  探測器	Hamamatsu S11639
  光譜範圍	530-840 nm
  像素	2048 pixels
  狹縫寬度	25 μm (可選: 5, 10, 50, 100, 200μm)
  光譜解析度	~0.6 nm @ 25 μm slit
  訊噪比	300:1
  波長準確性	<0.2 nm
  溫度穩定性	<0.01 nm/℃
  A/D 分辨率	16 bit
  暗雜訊	30 RMS @ 100ms
  動態範圍	2000:1 @ 100 ms
  積分時間	1 ms-65 s
  控制介面	Micro USB
  尺寸	75×63.5×35 mm
  重量	~190 g
  工作溫度	0~40℃
  工作濕度	20~85% RH

• 尺寸圖



• 應用領域

• 地物光譜
• 水質分析
• 拉曼測量
• HPLC
• 食品安全領域
• 原料藥IQC
• 寶石鑑定
• 環境監控
• 醫療癌症檢測/病毒檢測
• 顏色測量
• 輻射度分析
• 氣體成分分析
• 工業廢水監測
• 半導體製程監控
• 面板檢測
• LED顏色量測/Mini LED/Micro LED

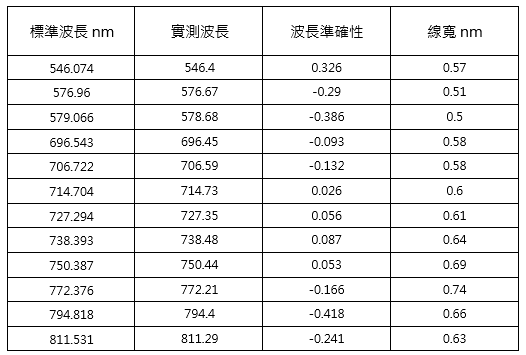

• 光譜儀波長準確性、線寬

測試條件：

1. 光源：HG-1-OH（汞氬氣體放電燈）
2. 光纖：200 μm

測試資料：

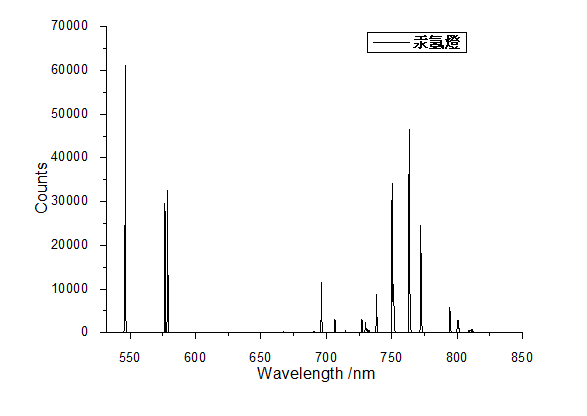

• 汞氬燈光譜曲線

測試條件：

1. 光源：HG-1-OH（汞氬氣體放電燈）
2. 光纖：200 μm，積分時間：1 ms

測試圖：

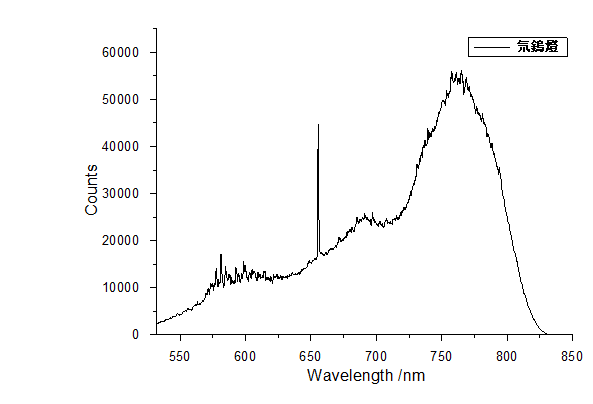

• 氘鎢燈光譜曲線

測試條件：

1. 光源：氘鎢燈
2. 光纖：200 μm，積分時間：1 ms

測試圖：

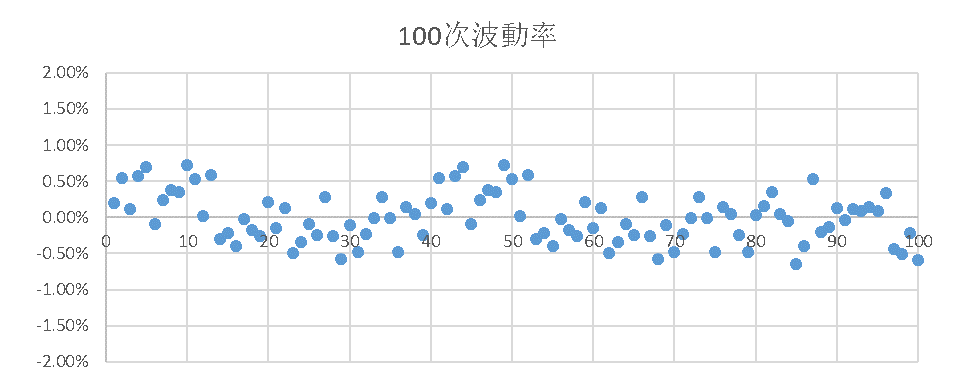

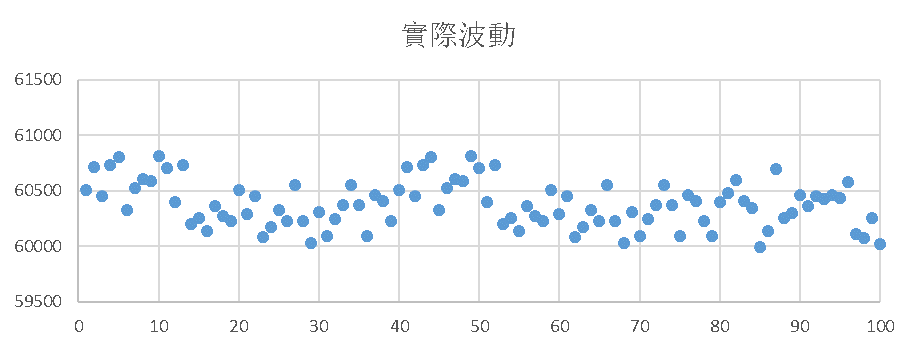

• 光譜回應穩定性

測試條件：

1. 在氚鎢燈光源 757.67 nm 處，設置積分時間 2 ms，預熱十分鐘，間隔 2 min 採集一次，連續採集 100 次
2. 光纖：200 μm

測試結果：

• 測試平均值：60363，波動P-P值：824
• RMS：0.36%
