可見-近紅外光譜儀 XS11639-660-960

DETAIL
XS11639-660-960光譜儀Hamamatsu紅外增強型CCD線陣感測器，16-bit A/D分辨率與75%的量子效率為光譜儀提供高訊噪比和大的動態範圍。
高度集成的電路和緊湊的結構設計保障該系列光譜儀良好的通訊速度和波長熱穩定性，能夠在0-40℃實現可靠穩定的拉曼光譜測量，適用於OEM各種應用要求，廣泛應用在海關物項識別、藥品快檢、珠寶鑑定等多個領域。




  • 產品特點

  • 高解析度：解析度~0.6 nm (@25μm slit)
  • 光譜範圍適用於671nm拉曼光譜測量
  • 體積小，適用OEM光譜測量需求



  • 規格參數

    型號 XS11639-660-960
    探測器 Hamamatsu S11639
    光譜範圍 660 nm-960 nm
    像素 2048 pixels
    狹縫寬度 25 μm (可選: 5, 10, 50, 100, 200 μm)
    光譜解析度 ~0.6 nm
    訊噪比 300:1
    波長準確度 <0.2 nm
    溫度穩定性 <0.01 nm/℃
    A/D 分辨率 16 bit
    暗雜訊 30 RMS @100 ms
    動態範圍 2000:1 @ 100 ms
    積分時間 1 ms-65 s
    控制介面 Micro USB
    直流電源介面 3.5*1 mm DC插座
    外部控制介面 24 pin 雙排插座（2mm間距）
    供電方式 USB 2.0 供電/5V2A直流穩壓電源
    尺寸 75×63.5×35 mm
    重量 ~190 g




  • 尺寸圖




  • 應用領域

  • 雷射光譜測量分析
  • 螢光光譜測量分析
  • 拉曼光譜測量分析
  • 食品安全領域
  • 原料藥IQC
  • 寶石鑑定
  • 環境監控
  • 醫療癌症檢測/病毒檢測
  • 顏色測量
  • 輻射度分析
  • 氣體成分分析
  • 工業廢水監測
  • 半導體製程監控
  • 面板檢測
  • LED顏色量測/Mini LED/Micro LED

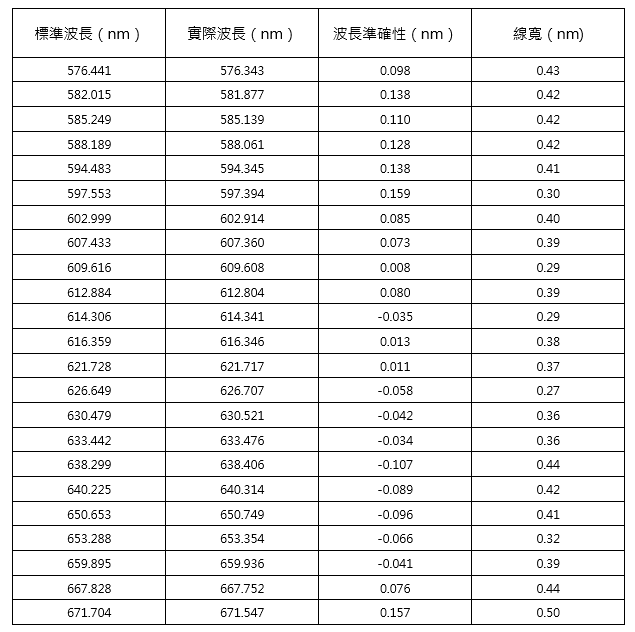

  • 光譜儀波長準確性、線寬

測試條件：
  1. 光源：Ne-1（氖氣體放電燈）
  2. 光纖：105 μm
測試資料

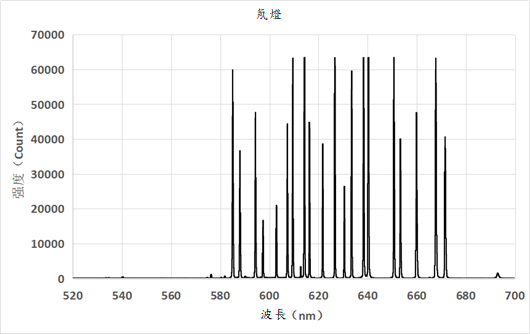

  • 氖燈光譜曲線

測試條件：
  1. 光源：Ne-1（氖氣體放電燈）
  2. 光纖：105 μm，積分時間：1 ms
測試圖：

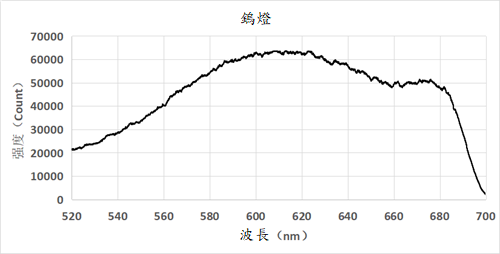

  • 氘鎢燈光譜曲線

測試條件：
  1. 光源：氘鎢燈
  2. 光纖：200 μm，積分時間：25 ms
測試圖：

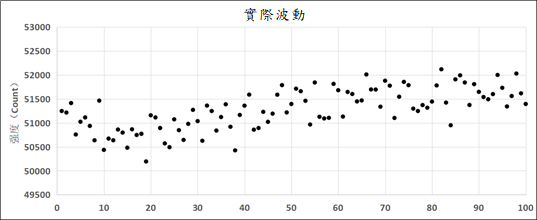

  • 光譜回應穩定性

測試條件：
  1. 在氚鎢燈光源 650.784 nm 處，設置積分時間 25 ms，預熱十分鐘，間隔 2 min 採集一次，連續採集 100 次
  2. 光纖：200 μm
測試結果：
  • 測試平均值：51278，波動P-P值：1924
  • RMS：0.83%
