可見波段光譜儀 XS11639-520-700

DETAIL

XS11639-520-700光譜儀採用Hamamatsu 高靈敏線陣CMOS圖像感測器，16-bit A/D分辨率和75%的量子效率為光譜儀提供高訊噪比和大的動態範圍。
高度集成的電路和緊湊的結構設計保障該系列光譜儀良好的通訊速度和波長熱穩定性，能夠在0-40℃實現可靠穩定的拉曼光譜測量，適用於OEM各種應用要求，廣泛應用在海關物項識別、藥品快檢、珠寶鑑定等多個領域。



  • 產品特點

  • 檢測範圍廣： 520nm~700nm
  • 高解析度：解析度<0.4nm
  • 體積小，適用OEM需求
  • 高訊噪比和大的動態範圍
  • 良好的靈敏性和一致性


  • 規格參數

    型號 XS11639-520-700
    探測器 Hamamatsu S11639
    光譜範圍 520-700nm
    像素 2048 pixels
    狹縫寬度 25μm (adjustable: 5, 10, 50, 100, 200μm)
    光譜解析度 <0.4nm
    訊噪比 300：1
    波長準確性 <0.2nm
    溫度穩定性 <0.01nm/℃
    A/D 16bit
    暗雜訊 30RMS@100ms
    動態範圍 2000:1@100ms
    積分時間 1ms-65s
    控制介面 Micro USB
    尺寸 75mm×63.5mm×35mm
    重量 190g
    工作溫度 0~40℃
    工作濕度 20~85%




  • 尺寸圖


  • 應用領域
  • 紫外吸收
  • 地物光譜
  • 水質分析
  • 螢光測量
  • HPLC
  • 食品安全領域
  • 原料藥IQC
  • 寶石鑑定
  • 環境監控
  • 醫療癌症檢測/病毒檢測
  • 顏色測量
  • 輻射度分析
  • 氣體成分分析
  • 工業廢水監測
  • 半導體製程監控
  • 面板檢測
  • LED顏色量測/Mini LED/Micro LED

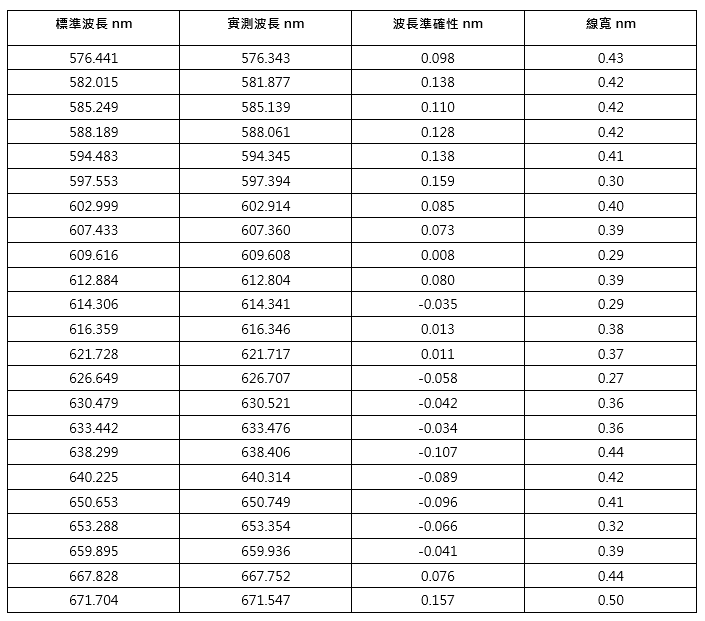

  • 光譜儀波長準確性、線寬

測試條件：
  1. 光源：HG-1-OH（汞氬氣體放電燈）
  2. 光纖：200μm
測試資料：

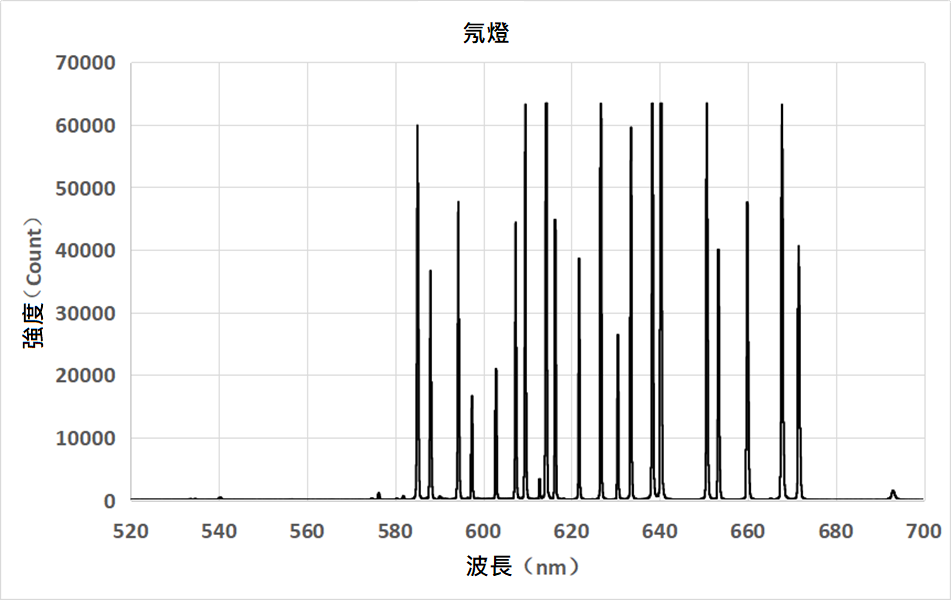

  • 氖燈光譜曲線

測試條件：
  1. 光源：Ne-1（氖氣體放電燈）
  2. 光纖：200μm，積分時間：2ms
測試圖：

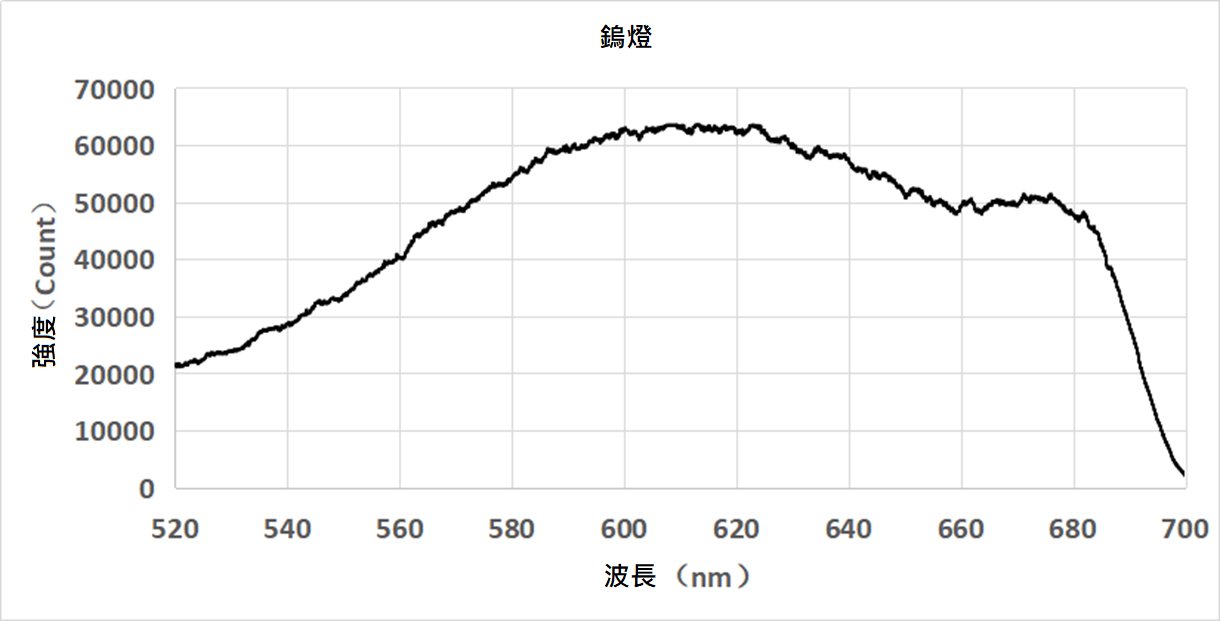

  • 氘鎢燈光譜曲線

測試條件：
  1. 光源：氘鎢燈
  2. 光纖：105μm，積分時間：1ms
測試圖：

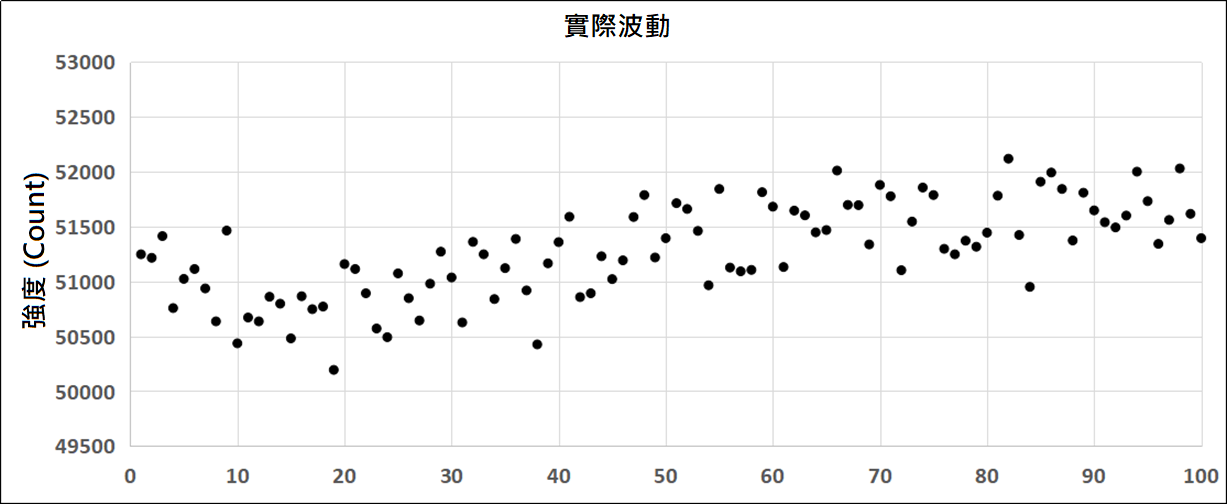

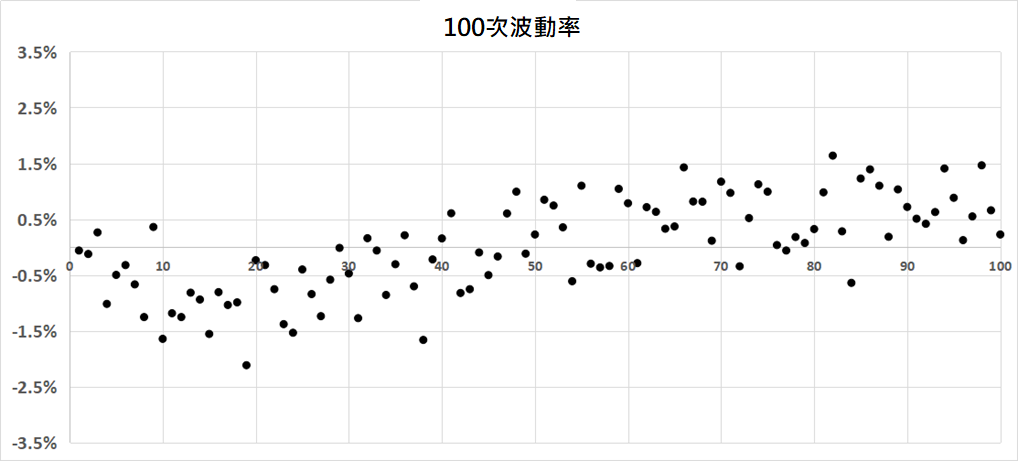

  • 光譜回應穩定性

測試條件：
  1. 在氚鎢燈光源650.784nm處，設置積分時間25ms，預熱十分鐘，間隔2min採集一次，連續採集100次
  2. 光纖：200μm
測試結果：
  • 測試平均值：51278，波動P-P值：1924
  • RMS：0.83%
