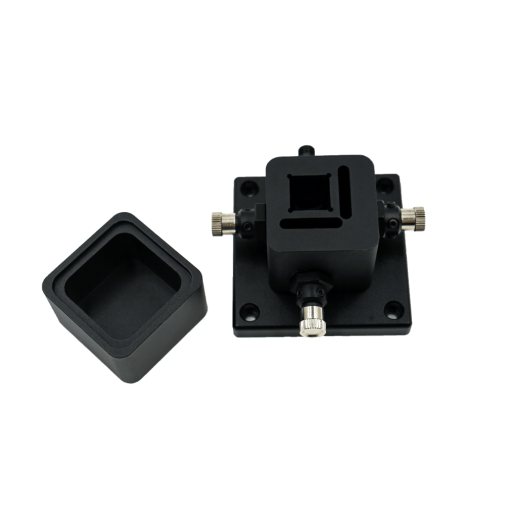

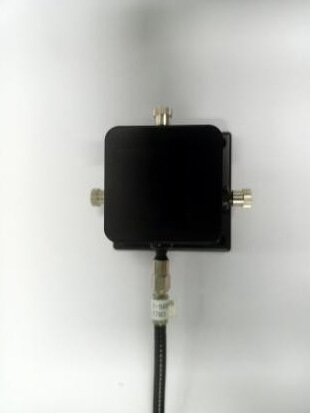

CUV-10-4-WAY 為一款四面通光的比色皿取樣支架。內建4組準直器，採SMA905光纖介面。透過與如海光電的光纖光譜儀與光源耦合，可實現吸光度／透過率、反射、螢光…等多種量測模式。隨附專業遮光帽，可有效隔絕環境自然光對檢測的干擾，確保量測結果準確。並可依客戶需求配置不同波段之濾光片以完成螢光測試。濾光片尺寸要求：直徑8 mm、厚度≤2 mm。
-
產品特色
- 4 個 f/2 石英準直透鏡，UV可達180 nm
- 量測模式多樣化：吸光度、透過率／透光度、螢光量測
- 準直鏡可自支架拆卸，介面為SMA905，便於各式光學量測系統建置
- 適配10 mm光程比色皿
- 可量測波長範圍200 nm–2 µm
- 插板式濾光片設計，波長選擇更便利
- 遮光上蓋設計，可有效避免環境光干擾量測
-

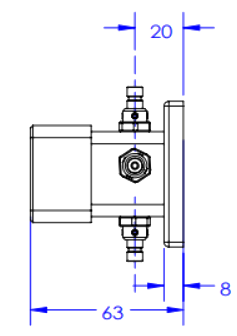

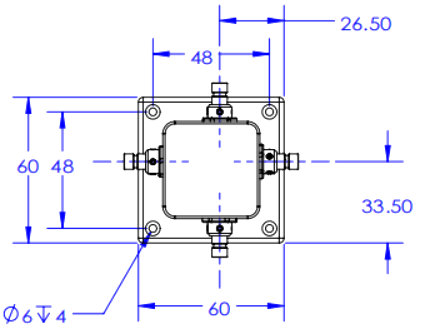

尺寸圖
-
規格參數
| 型號 | CUV-10-4-WAY |
| 尺寸 | 60×60×60mm |
| 通道數量 | 4通道 |
| 光纖介面 | SMA905介面 |
| 光程 | 10mm |
| 準直鏡配置 | 4個COL-UV-10(200nm-2µm) |
| 底座材料 | 鋁合金 |
| 濾光片 | 可客製化 |
| 透鏡焦距 | 5mm |
| 光束直徑 | 5mm(圓形) |
| 比色皿尺寸 | 12.5×12.5×45mm |
-
應用
| 測試項目 | 建置示意圖 | 使用示意圖 |

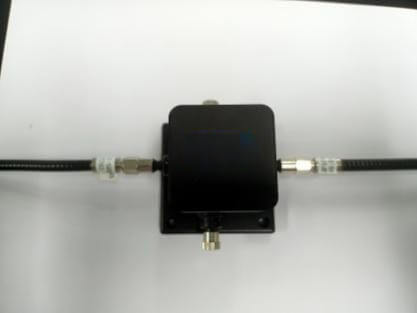

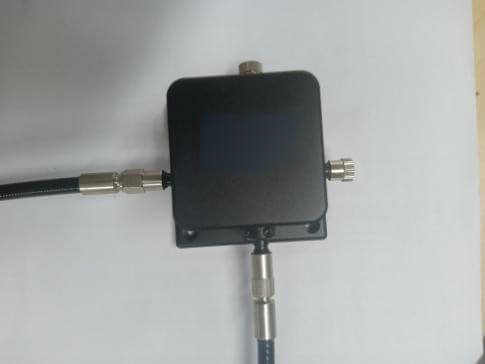

| 吸光度/透過率 |  |
 蓋帽設計，有效避免環境光對檢測的影響。 |

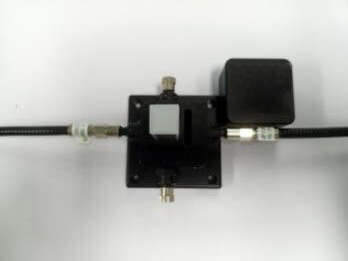

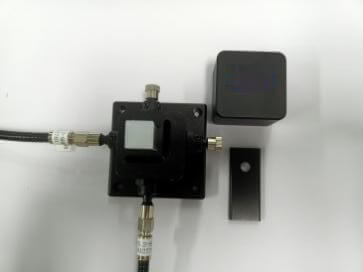

| 螢光 |  插板式濾光片設計，波長選擇更方便； 濾光片尺寸要求：直徑8mm，厚度≤2mm |
 |

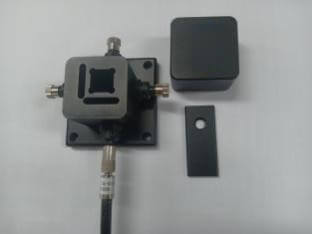

| 反射率液體測試 |  擋光片設計，有利於測試過程中光源穩定輸出 |
 |
