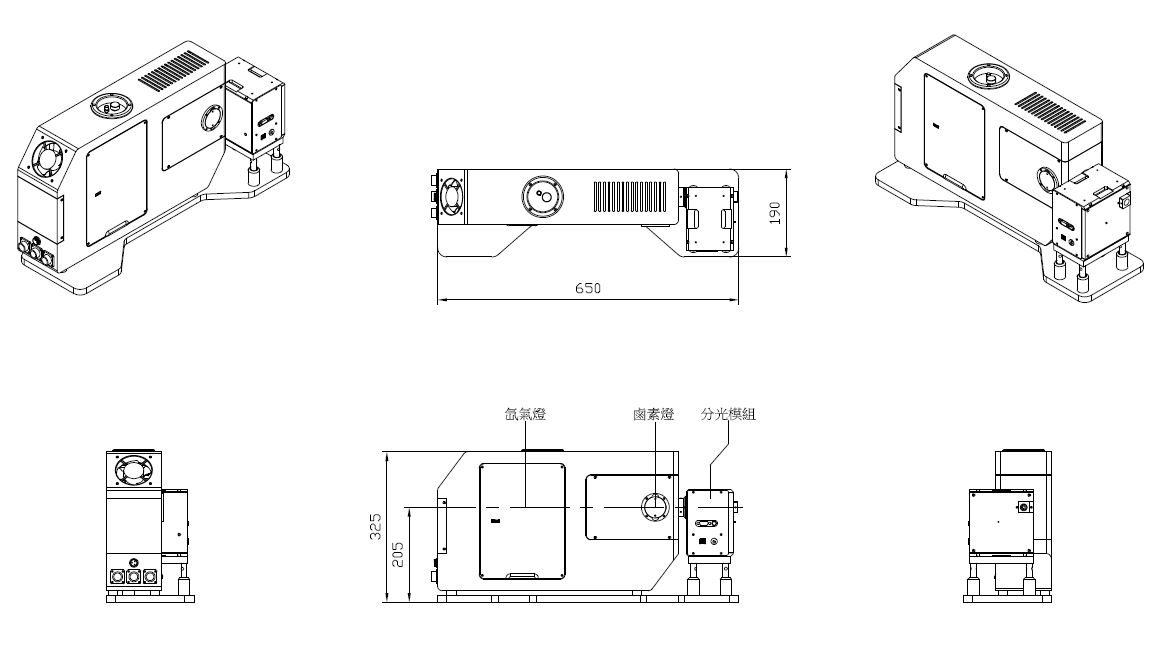

結構圖
.JPG)
- 規格參數
| 名稱 | 寬頻可變波長雙光源系統 |
| 型號 | OCTW-UV-VIS-NIR-M |
| 光源尺寸 | 600×500×500 mm |
| 光源瓦數 | 100W(鹵素燈)；150W(氙氣燈) |
| 電源輸入 | 220V |
| 燈泡平均壽命 | 約1,000 ~ 3,000 hrs |
| 光源範圍 | 300 - 2000nm |
| 波長輸出間隔 | 1 nm (軟體可調整) |
| 波長準確性 | ±3nm @330-950nm；±5nm @900-1600nm |
| 均勻度 | ±20% |
| 備註 |
1. 具風冷系統，以保護系統及延長燈泡壽命
2. 燈源輸出強度可調、含基本軟體、電腦控制介面
3. 系統包含lamp housing and power supply
4. 光纖輸出附光纖乙條(600um)可調整聚焦鏡，
5. 光束直徑 : 5~10 mm 6. 含USB光功率計兩組(規格請參閱下方↓)
|
| 名稱 | USB光功率計-1 |
| Spectral Range | 200 - 1100nm |
| Power Range | 20pw - 300 mW |
| Aperture Size | 10×10mm |
| Dimensions | 120 L×13 W×21 D (mm) |
| 名稱 | USB光功率計-2 |
| Spectral Range | 700 - 1800 nm |
| Power Range | 50 Nw - 40 mW |
| Aperture Size | 直徑 9.5 mm |
| Dimensions | 30.5 mm×12.7 mm |
-

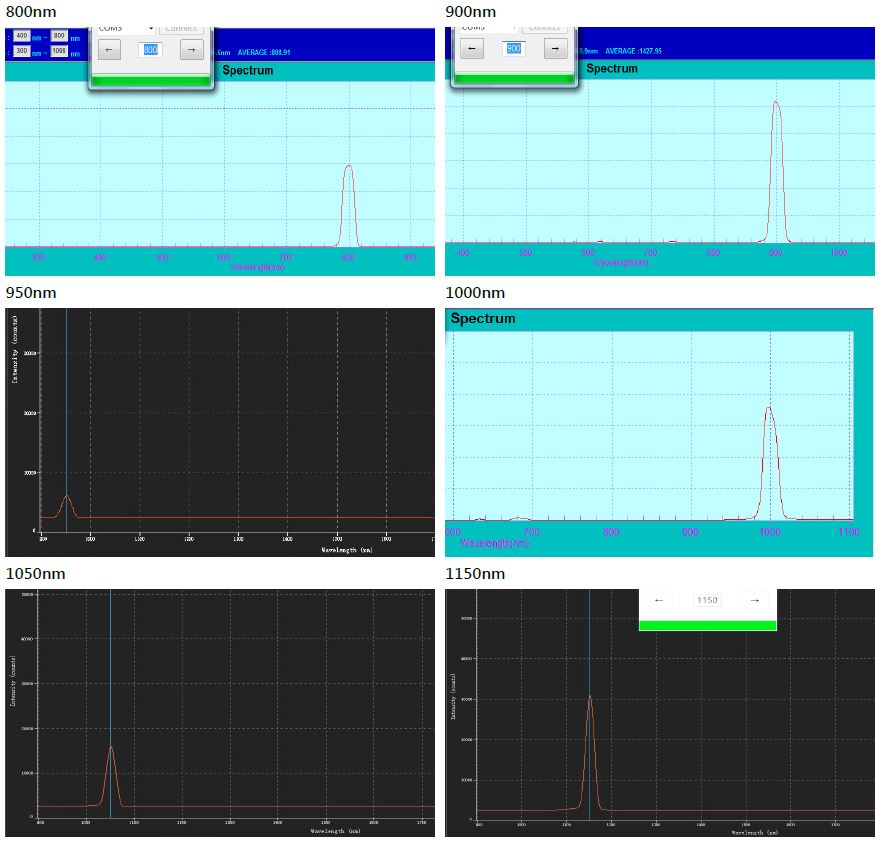

實測光譜圖

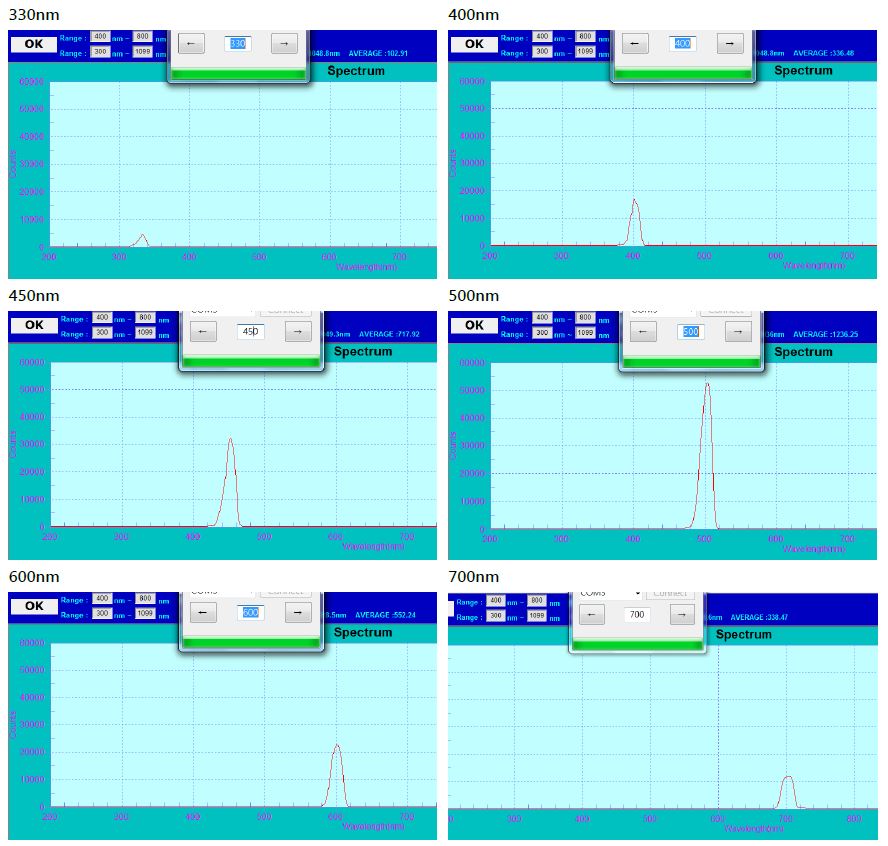

- 300nm-1000nm
.PNG)

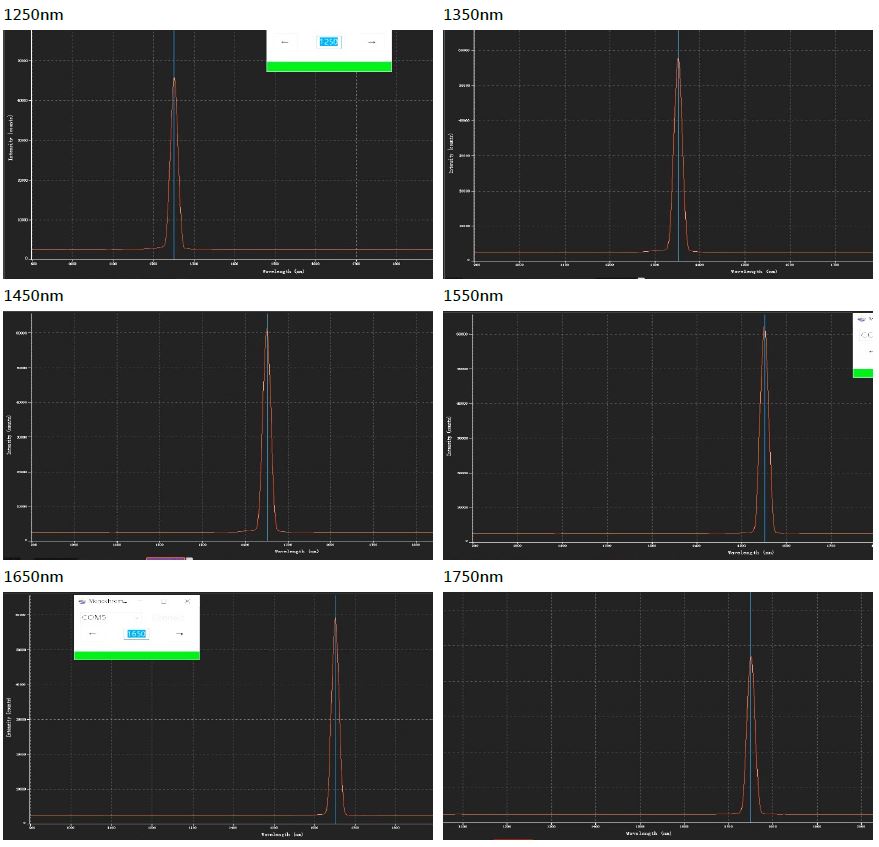

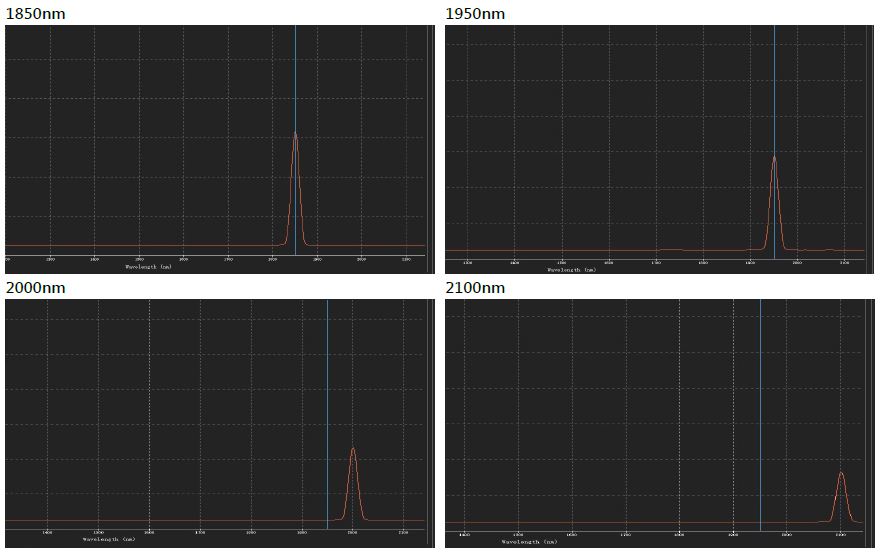

- 900nm-2200nm
.JPG)
-
光束分析

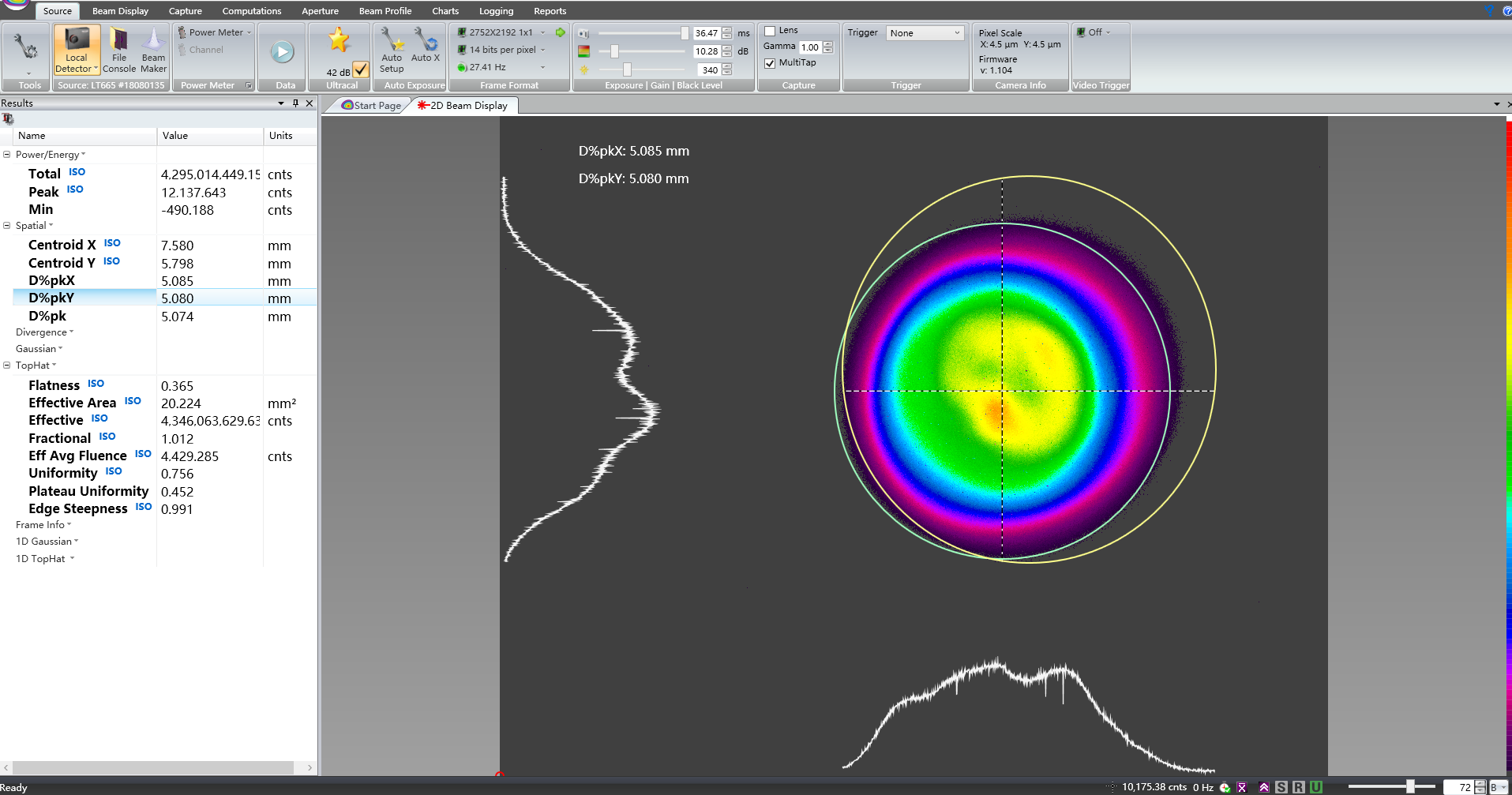

- 5mm
.png)

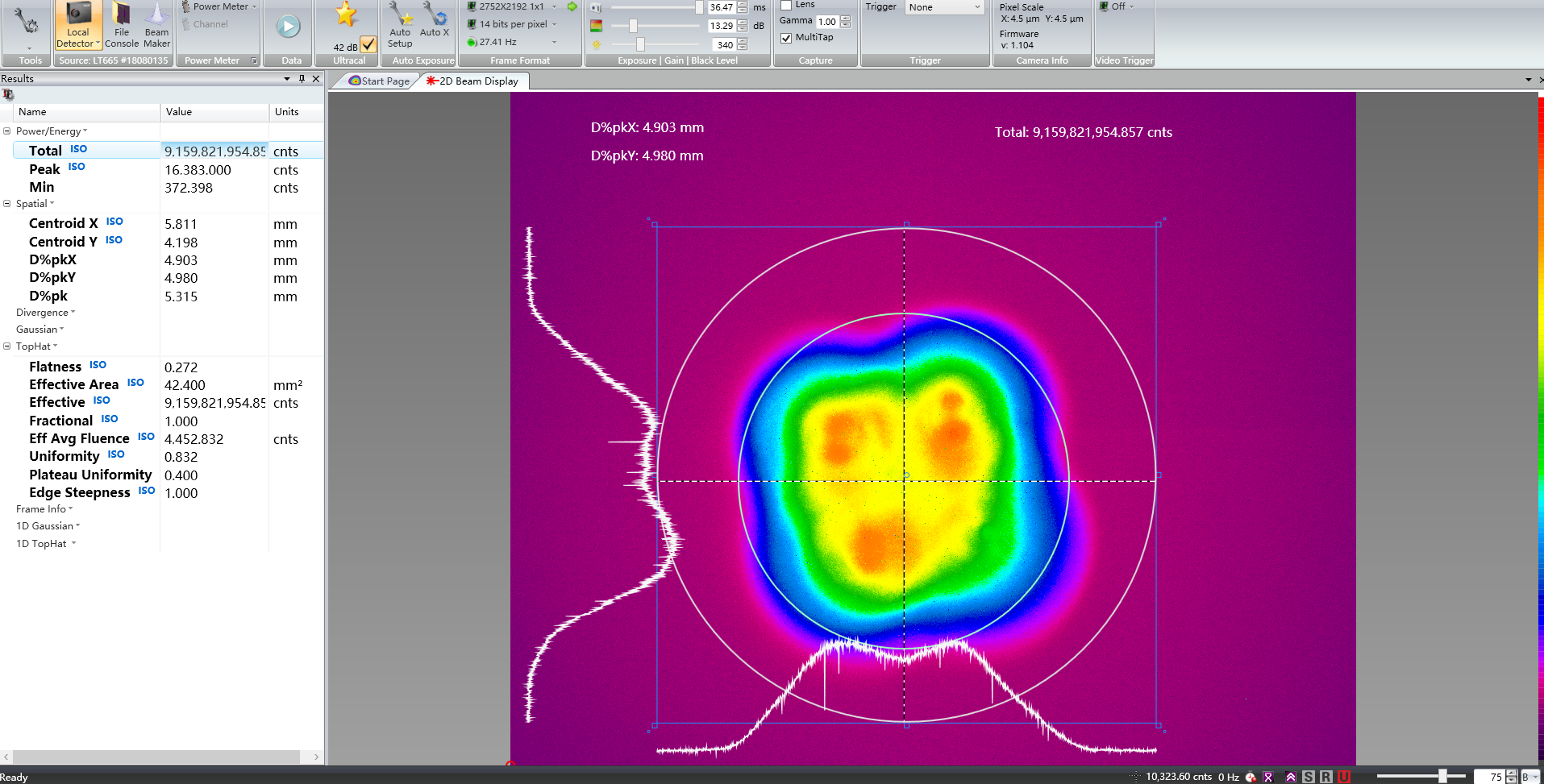

- 5mm with lens
.png)

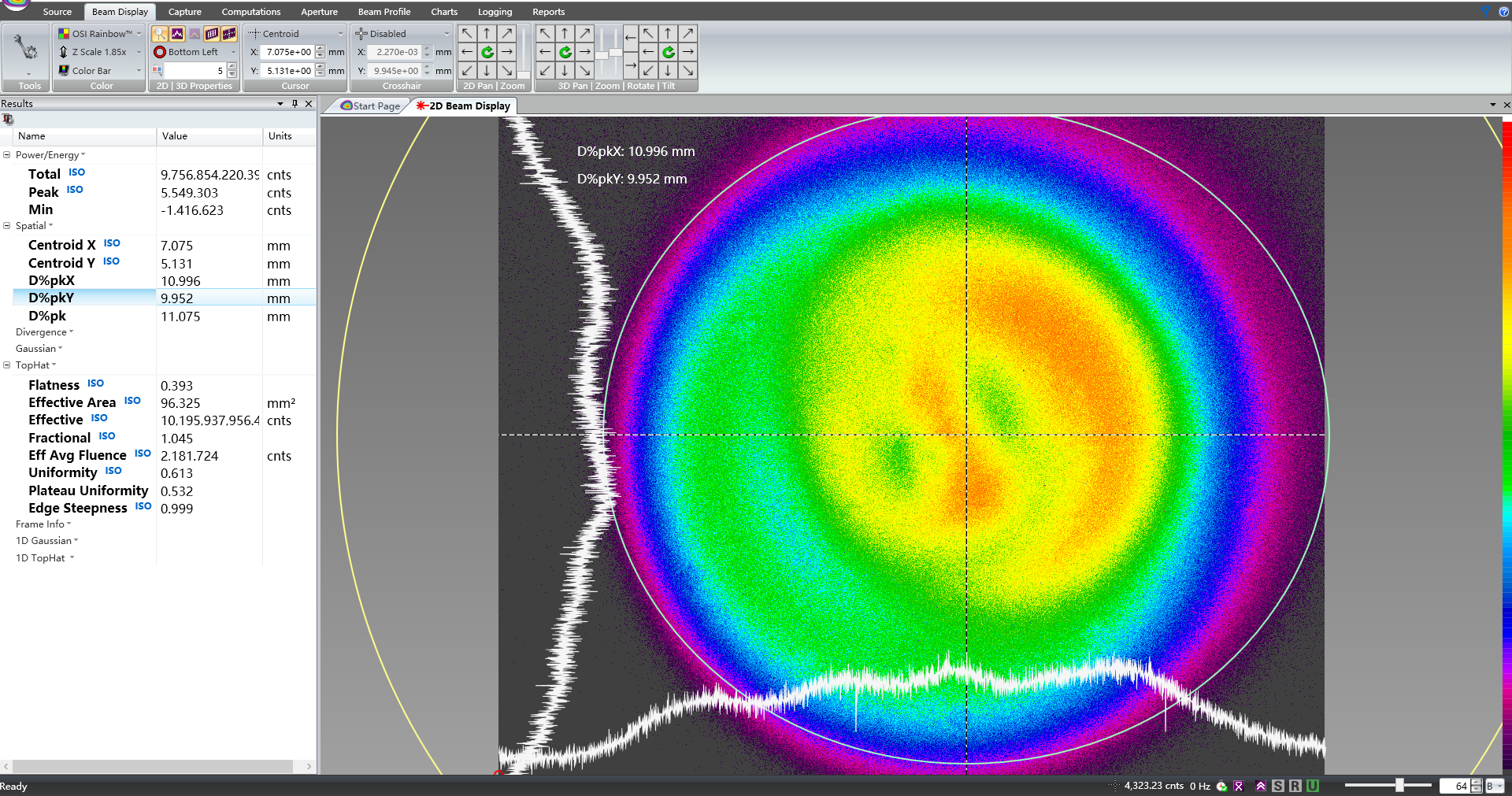

- 10mm
.png)

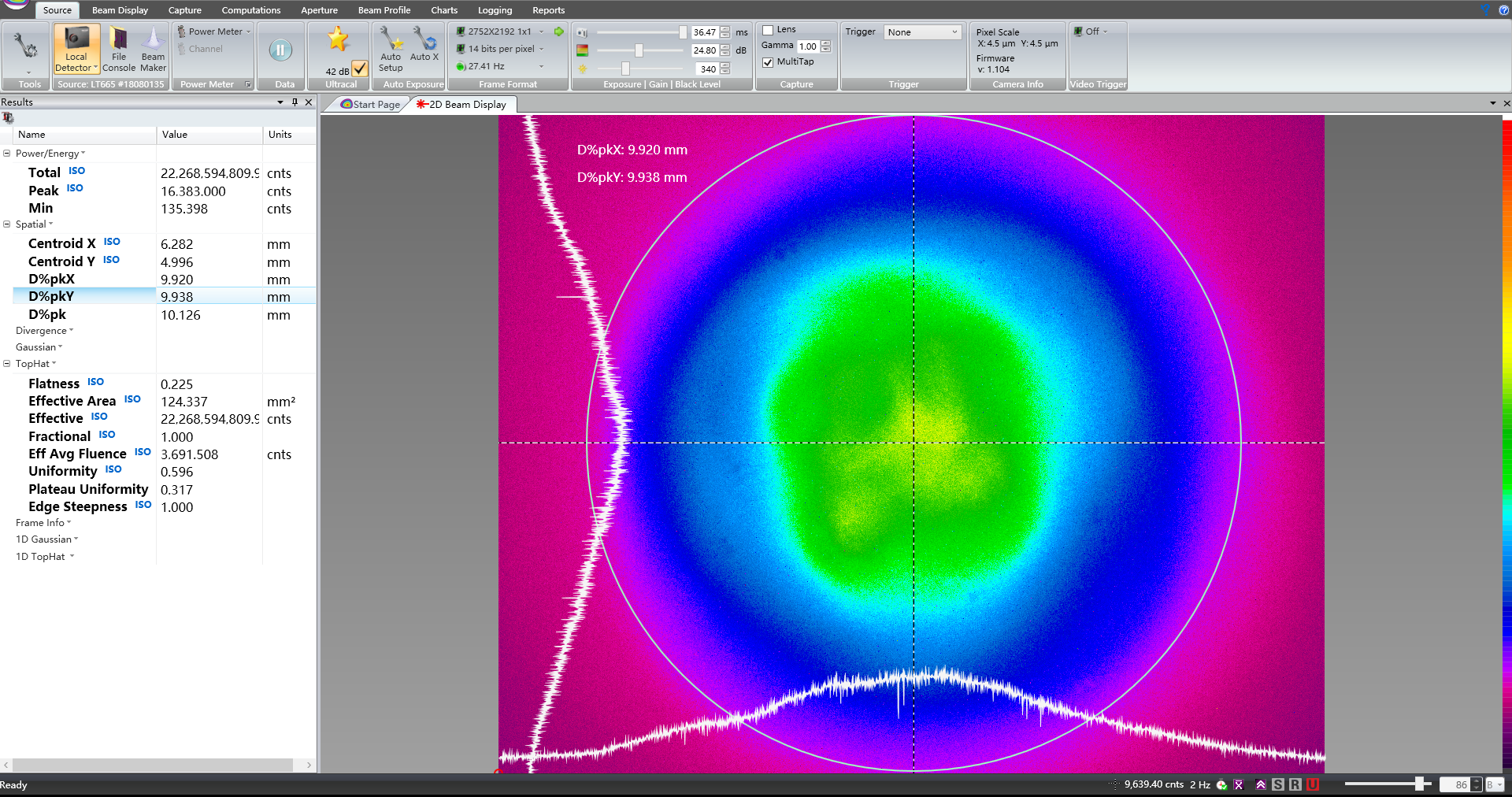

- 10mm with lens
.png)
