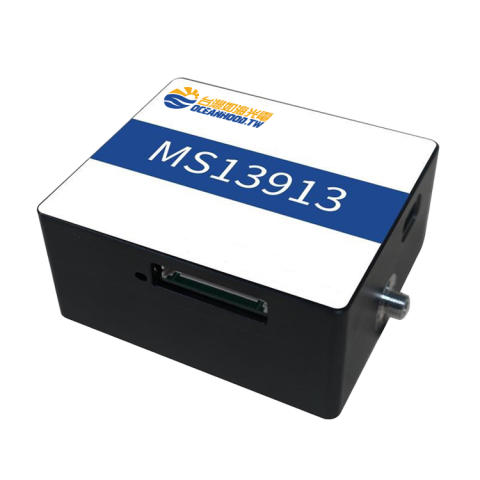

MS13913是一款近紅外微型光纖光譜儀，外觀設計小巧，光譜範圍可配置。具有解析度高(最佳可達0.1 nm及雜散光低(~1%)等優點。同時，MS13913具備良好的光譜回應穩定性和重現性，適用於雷射測量、等離子體發射光譜測量、顏色測量、吸光度測量和拉曼測量等多個工業現場測量。
-
產品特點
- 光譜範圍，950-1700nm
- 體積小巧，具可靠性且重複性好
- 可適配如海帶銷多芯密排集束光纖，光纖插拔強度一致性≦7%；
- 配置USB、序列多種通訊介面，配置24PIN交互介面，配置專有DAC和ADC，可實現配套光源的使能、強度控制和功率回饋
-
規格參數
| 光學參數 | |
| 光纖介面 | Key-SMA905 |
| 狹縫 | 10μm、20μm、25μm、50μm、100μm、200μm (可根據客戶需求定製) |
| 檢測器 | InGaAs檢測器 |
| 光譜範圍 | 950-1650nm |
| 雜散光 | ~1% |
| 功能參數 | |
| AD採樣 | 16bit |
| 資料介面 | USB2.0、RS232 |
| 擴展功能介面 | 24PIN |
| 檢測器積分時間 | 100μs-5s |
| CCD讀出雜訊1 | ≤30 |
| 訊噪比 | 1000:1 |
| 回應線性度2 | ≥98% |
| 其他參數 | |
| 重量 | 約295g |
| 尺寸 | 72×55×28.5 mm |
| 工作溫度 | 0℃~40℃ |
| 工作濕度 | 20%-85% |
|
1. 積分時間10ms，CCD 讀出雜訊的均方根 2. 回應非線性度為校準之前 |
|
-
產品配置
|
產品規格
|
像素數
|
制冷溫度 |
光譜範圍
|
幀率 |
光譜解析度
|
||
|
Pixels
|
℃ |
起始波長
|
截止波長
|
frame/s |
10um
|
25um
|
|
| MS13913-900-1650 |
256
|
- | 900 |
1650
|
- |
-
|
7.00 |
-

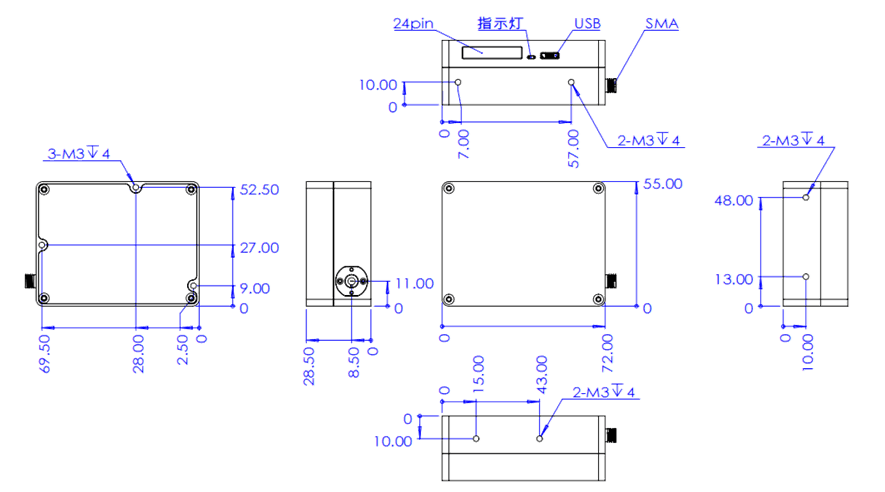

尺寸圖
-
應用領域
- 食品安全
- 醫藥線上監測
- 塑膠回收
- 科學研究
- 紡織品快速檢測
-

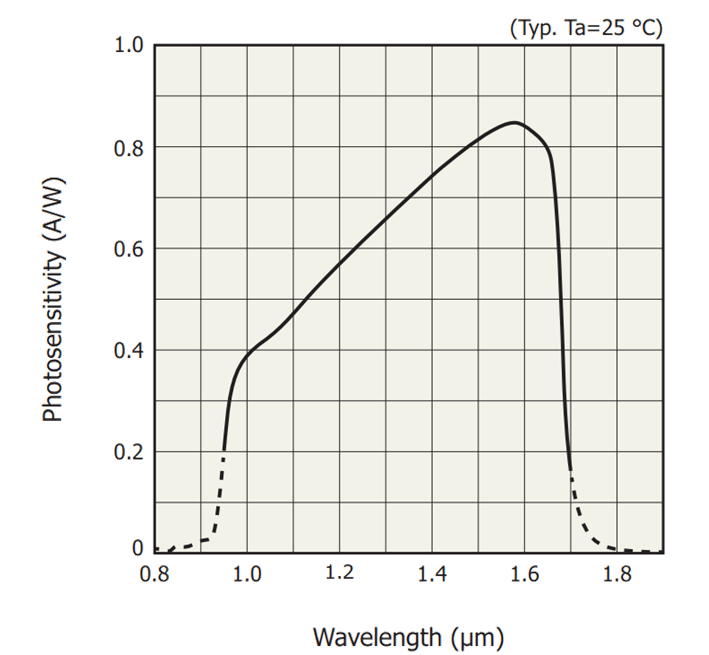

CCD光譜回應效率圖
-
測試光譜

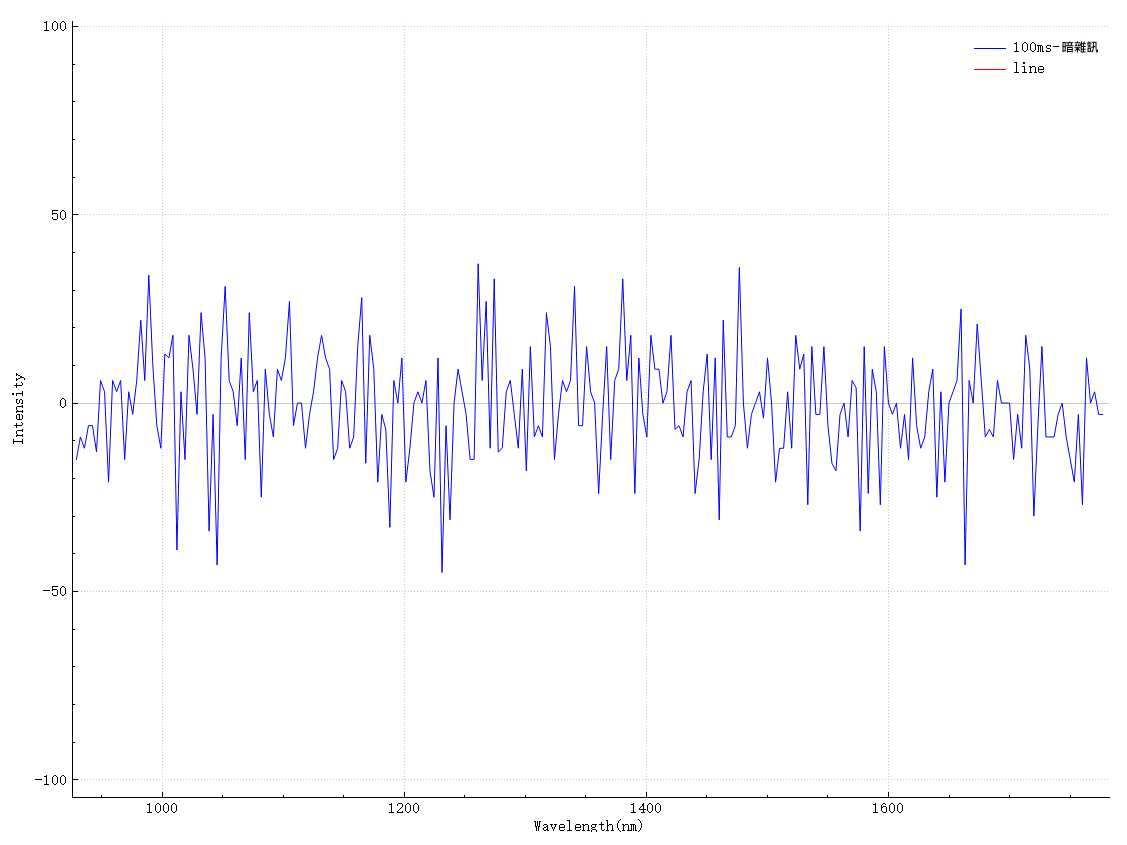

100ms 暗雜訊

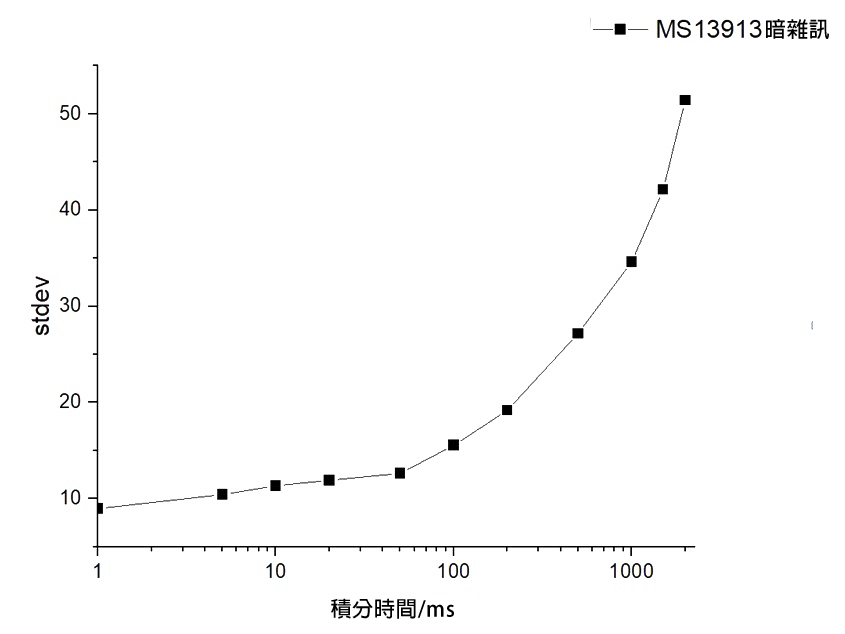

不同積分時間暗雜訊圖

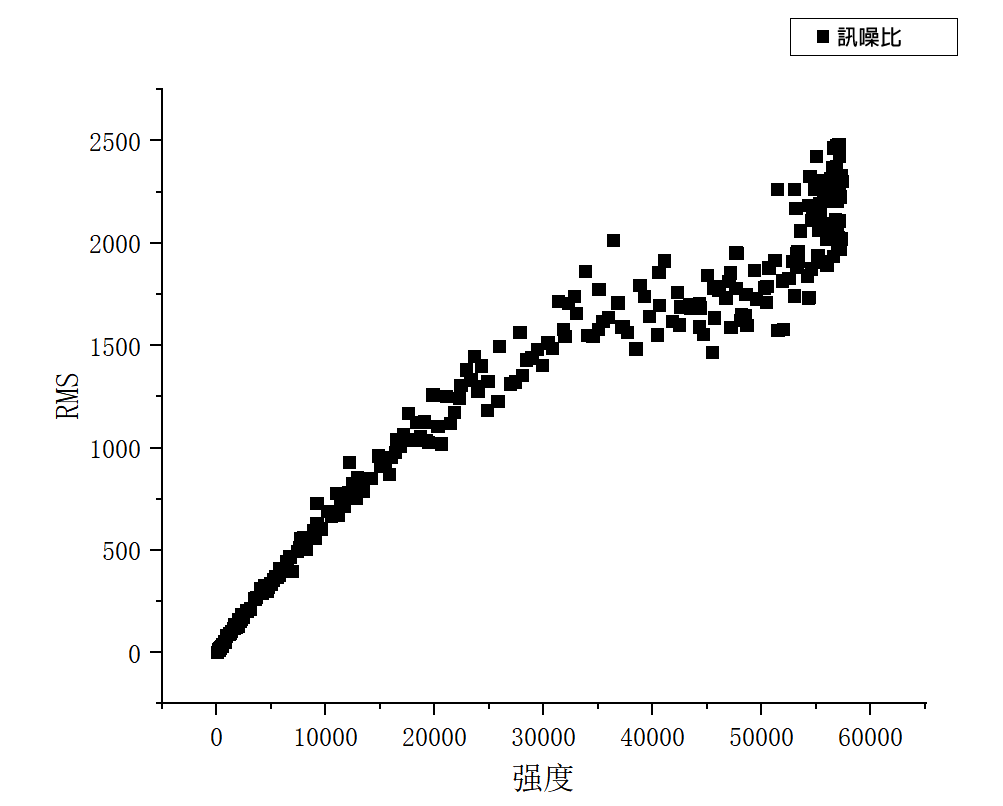

訊噪比

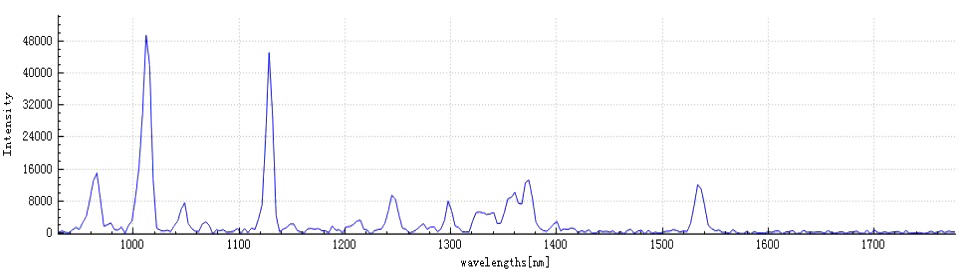

氣體燈光譜 (900-1700nm)
