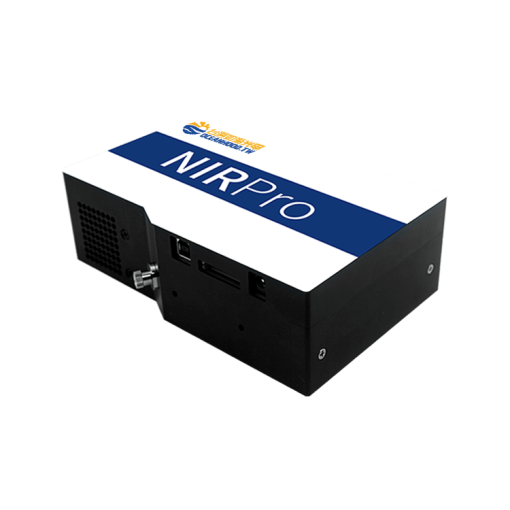

近紅外光譜儀 NIRPro

DETAIL

NIRPro是一款TE-Cooled型的近紅外光纖光譜儀，設計小巧，具有高解析(最佳可達0.3nm)、低雜散光(~5%)等特性。配置背照式制冷型 InGaAse檢測器，光譜範圍依據選擇不同可以覆蓋950nm-1700nm、950-2200nm和950-2500nm多種配置；制冷溫度最佳可達到-25℃。該光譜儀具備良好的光譜回應穩定性和重現性，適用於雷射測量、近紅外測量，是一款科研級的高性能光纖光譜儀。

產品特點
解析度高，最佳可達0.3nm

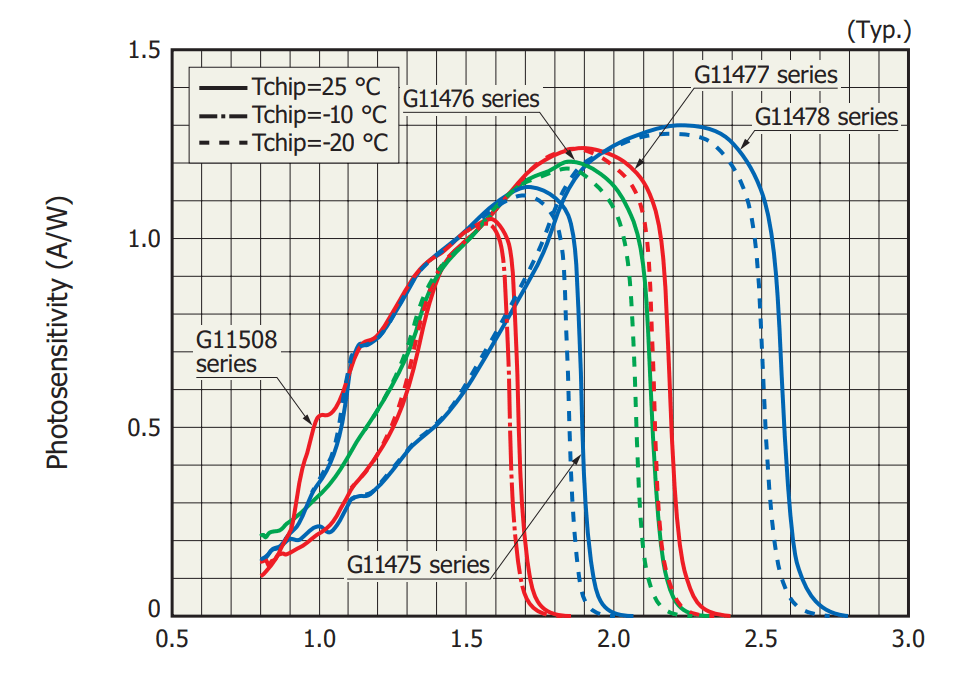

配置制冷型背照式InGaAs CCD檢測器，動態範圍寬、訊噪比高、穩定性好
Key-SMA905設計，可適配如海帶銷的多芯密排集束光纖，光纖插拔強度一致性≤7%
CCD量化背景雜訊≤3RMS (10ms積分時間)
配置USB、序列多種通訊介面、24PIN交互介面、專有DAC和ADC，可實現配套光源的使能、強度控制和功率回饋

規格參數

產品	NIRPro系列
產品	A款-高靈敏型	B款-高解析型

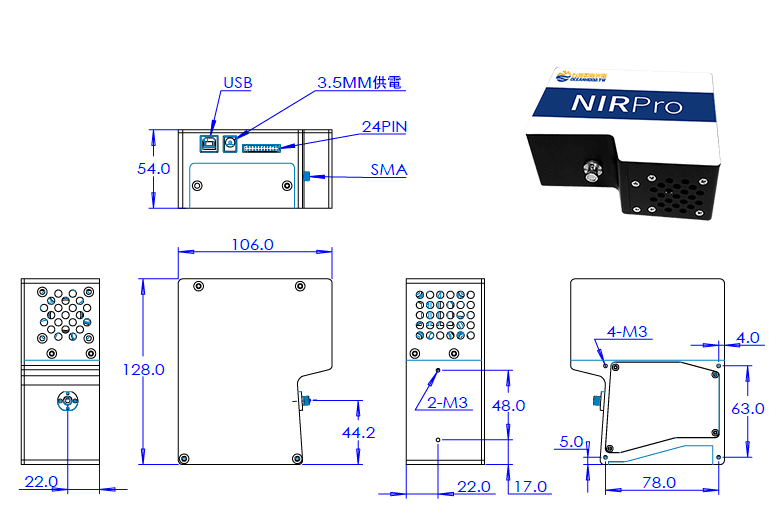

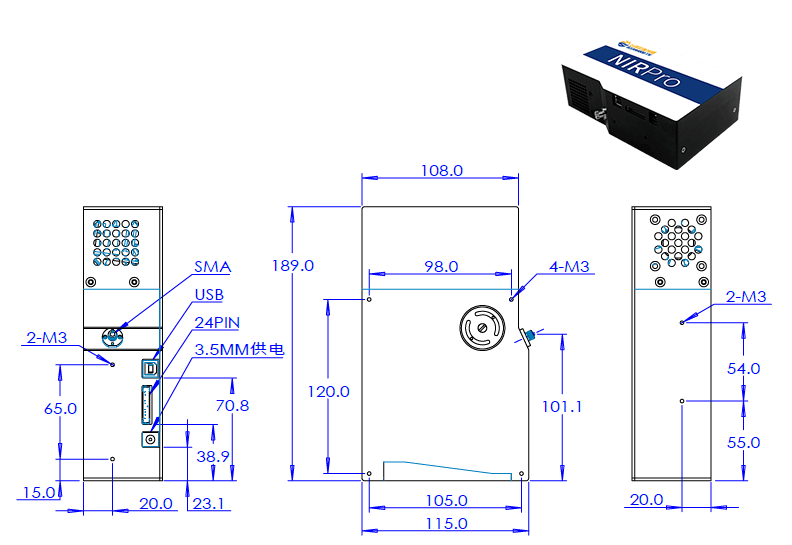

尺寸	128×106×54mm	189×115×54.5mm
重量	0.85KG	1.25KG

光學參數
狹縫	10μm、20μm、25μm、50μm、100μm、200μm(可依客戶需求定製)
檢測器	InGaAs 檢測器
雜散光	~5％
光纖插拔一致性	≤7%
功能參數
AD採樣	16bit
數據介面	USB2.0、RS232
擴展功能介面	24PIN
採集模式	單次、連續、軟體觸發、同步外觸發、非同步重定外觸發
檢測器積分時間	100 µs-5 min（λ-1700 nm） 100 µs-500 ms（λ-2200 nm） 100 µs-500 ms（λ-2500 nm）

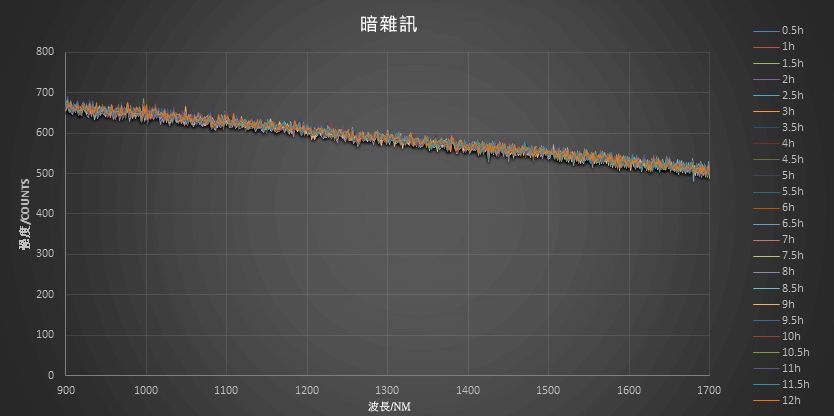

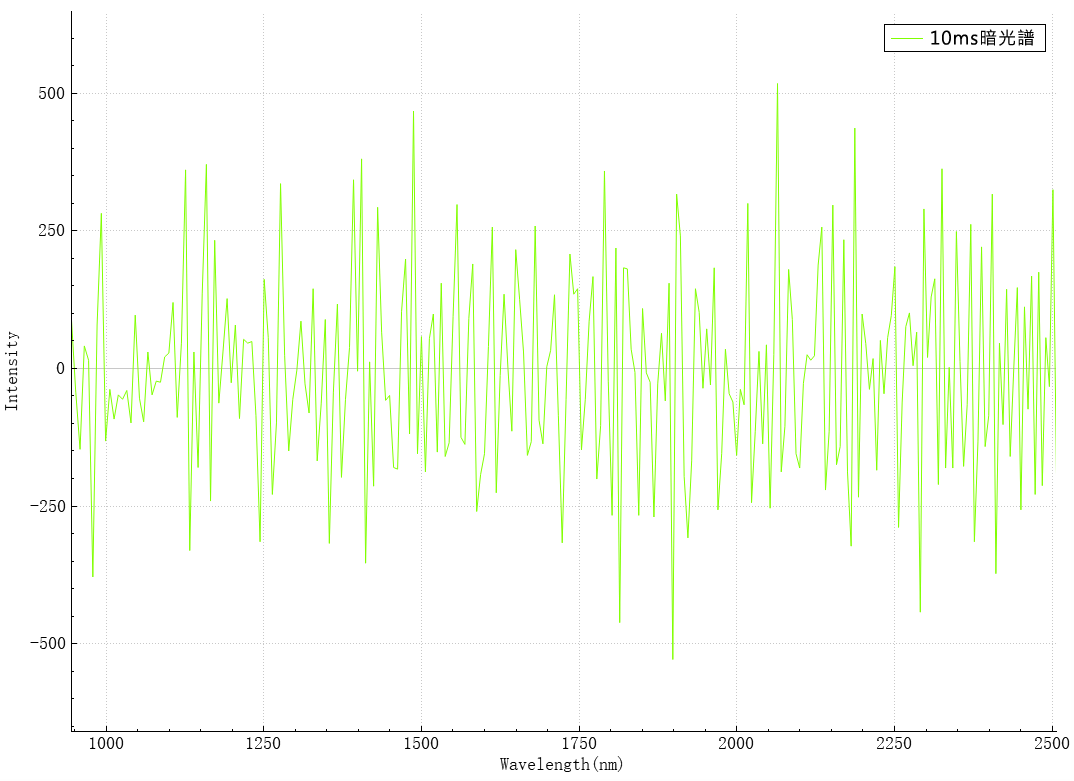

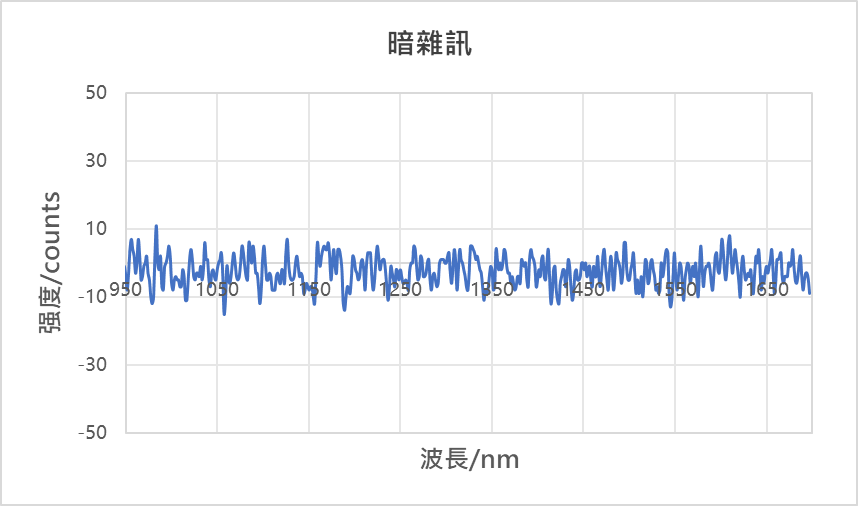

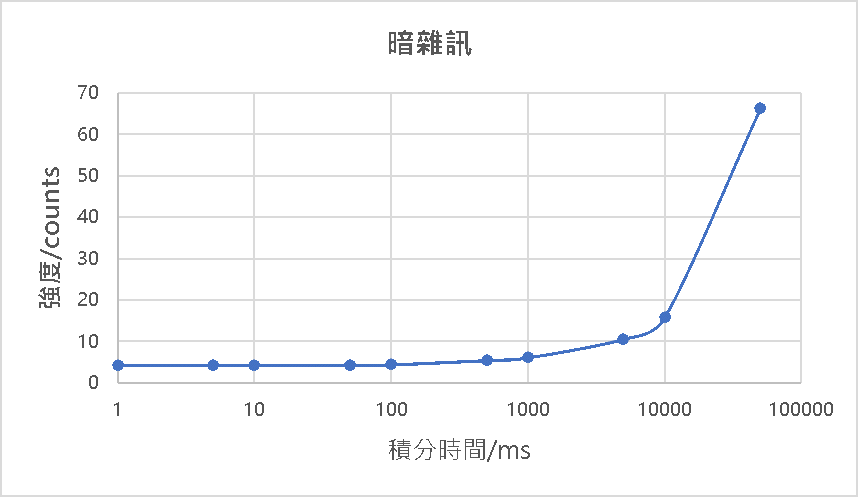

CCD暗雜訊¹	≤8

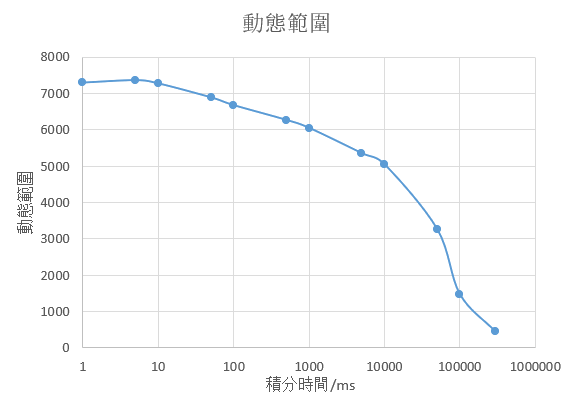

光譜動態範圍²	7000:1

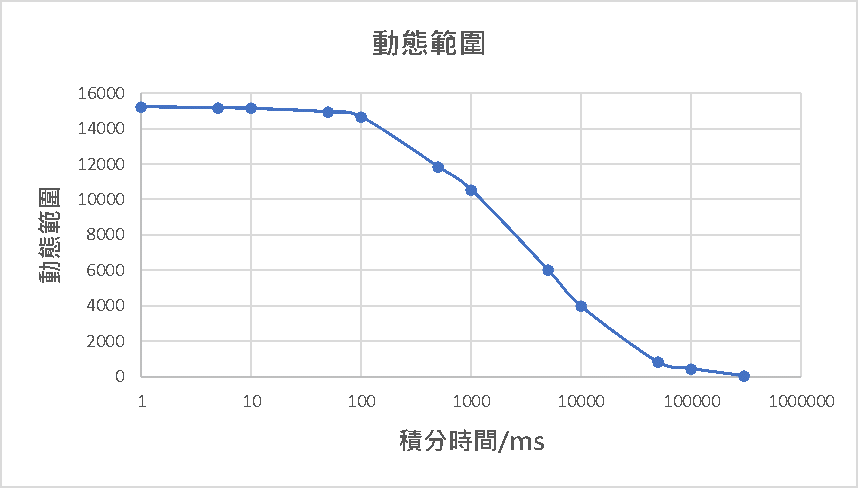

CCD 動態範圍³	≥15000:1 (~1700nm 滿訊號) ≥10000:1 (~2200nm 滿訊號) ≥7500:1 (~2500nm 滿訊號)

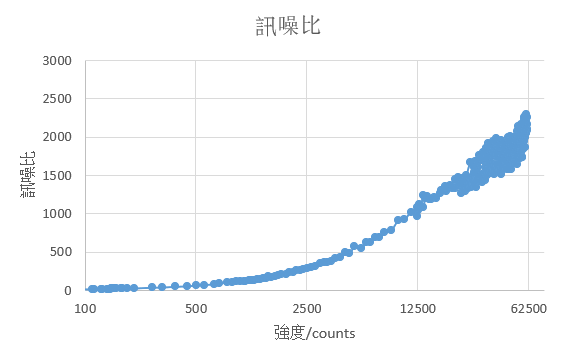

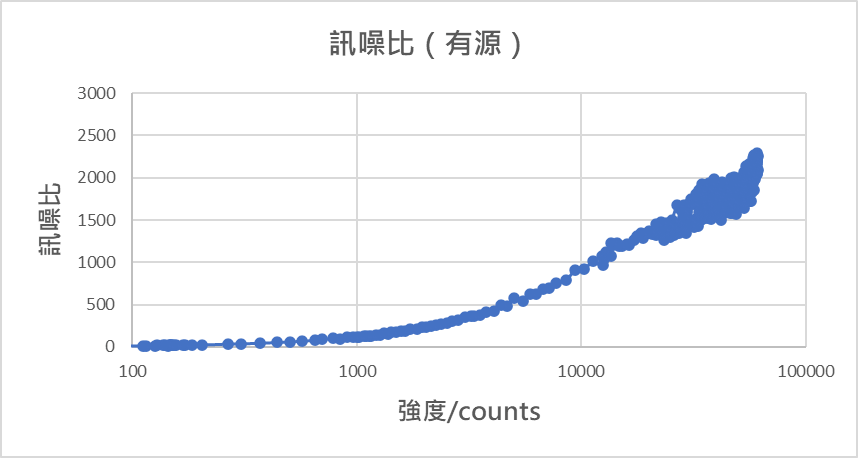

訊噪比⁴	2000：1
訊噪比(滿訊號)⁵	≥13000:1
回應線性度⁶	≥98%
其他參數
工作溫度	0℃~40℃
工作濕度	20%-85%
1. 積分時間10ms，CCD 讀出雜訊的均方根 2. CCD動態範圍為2ms積分時間情況飽和值/CCD 讀出雜訊的均方根，評價方法參照如海標準 3. CCD動態範圍為CCD檢測器在滿訊號情況下的動態範圍 4. 訊噪比依照如海標準評價方法實際觀測值 5. 訊噪比(滿訊號)為參照CCD原廠和同行評價方法理論值 6. 回應非線性度為校準之前

產品配置

A. 高靈敏型

產品規格	像素	制冷溫度	光譜範圍		光譜解析度
產品規格	Pixels	℃	起始波長	截止波長	10um	25um	50um	100um	200um
NIRPRO-950-2500	512	-25	950	2500	-	8.00	12	15	20
NIRPRO-1000-2200	512	-25	1000	2500	-	8.00	-	-	-
NIRPRO-950-1700	512	-25	950	1700	3.00	4.00	-	-	-

B. 高解析型

產品規格	像素	制冷溫度	光譜範圍		光譜解析度
產品規格	Pixels	℃	起始波長	截止波長	10um	25um	50um	100um	200um
NIRPRO-900-1400	512	-25	900	1400	-	1.80	-	-	-
NIRPRO-1250-1600	512	-25	1250	1600	-	1.20	-	-	-
NIRPRO-1240-1380	512	-25	1240	1380	0.4	0.60	-	-	-
NIRPRO-1450-1590	512	-25	1450	1590	0.4	0.60	-	-	-
